PBY25-XL+INA
Date tehnice INA/Schaeffler
PBY25-XL - Unitate de lagăr cu carcasă pedestal
Unitate de lagăr cu carcasă pedestal PBY..-XL, RIBB tablă de oțel PB
d25 mmDiametru interior
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PBY25-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0008721050000 |
| Tip de bază | PBY25 |
| Cod BearingX | PBY25-XL |
| Masa | 0.25 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lungime totală | 108 mm |
| H 2 | Înălțime | 56,5 mm |
| C 0r G | Capacitate portantă (carcasă) | 1.800 N |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| ≈m | Masă | 0,25 kg |

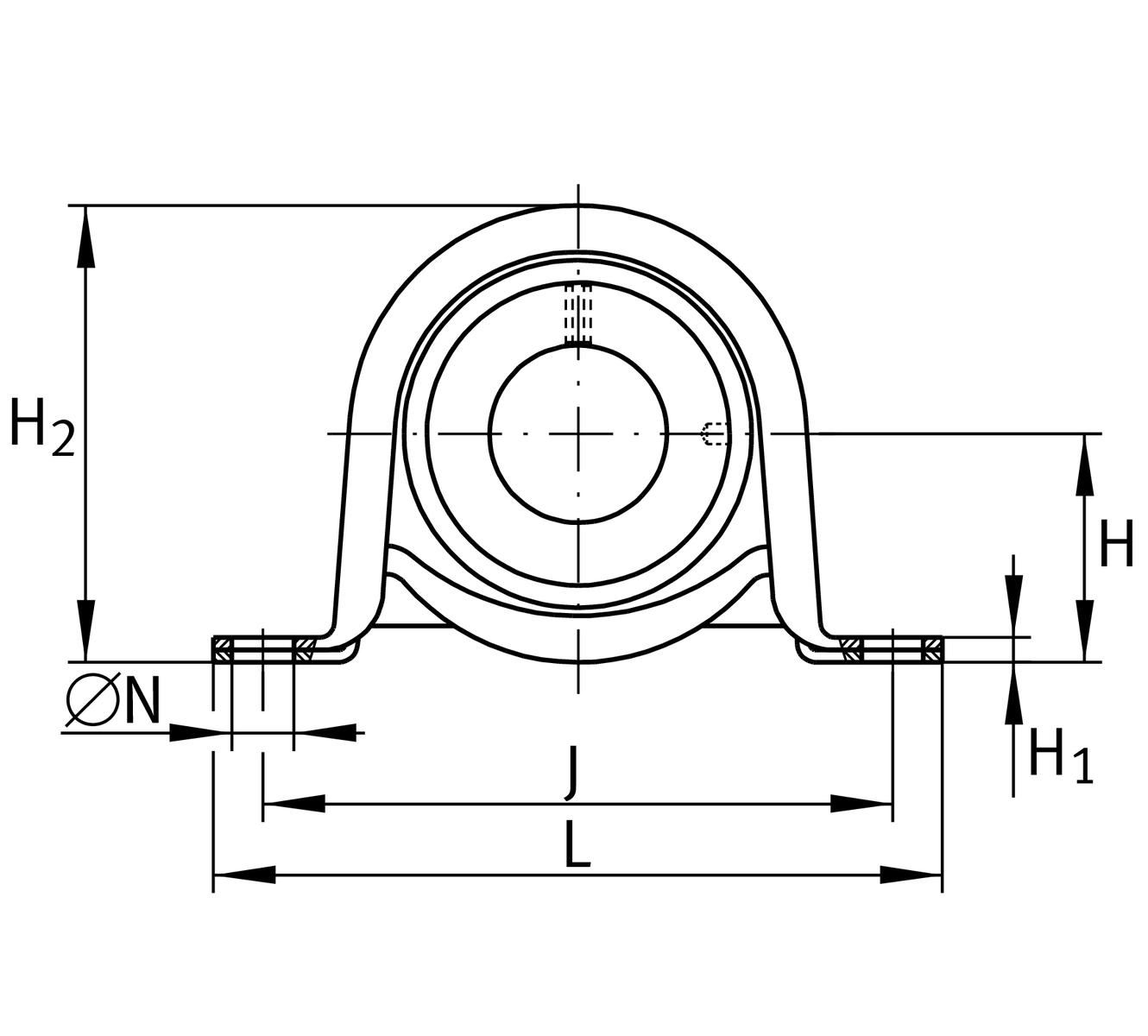

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 86 mm |
| N | Alezaj de fixare | 11,5 mm |

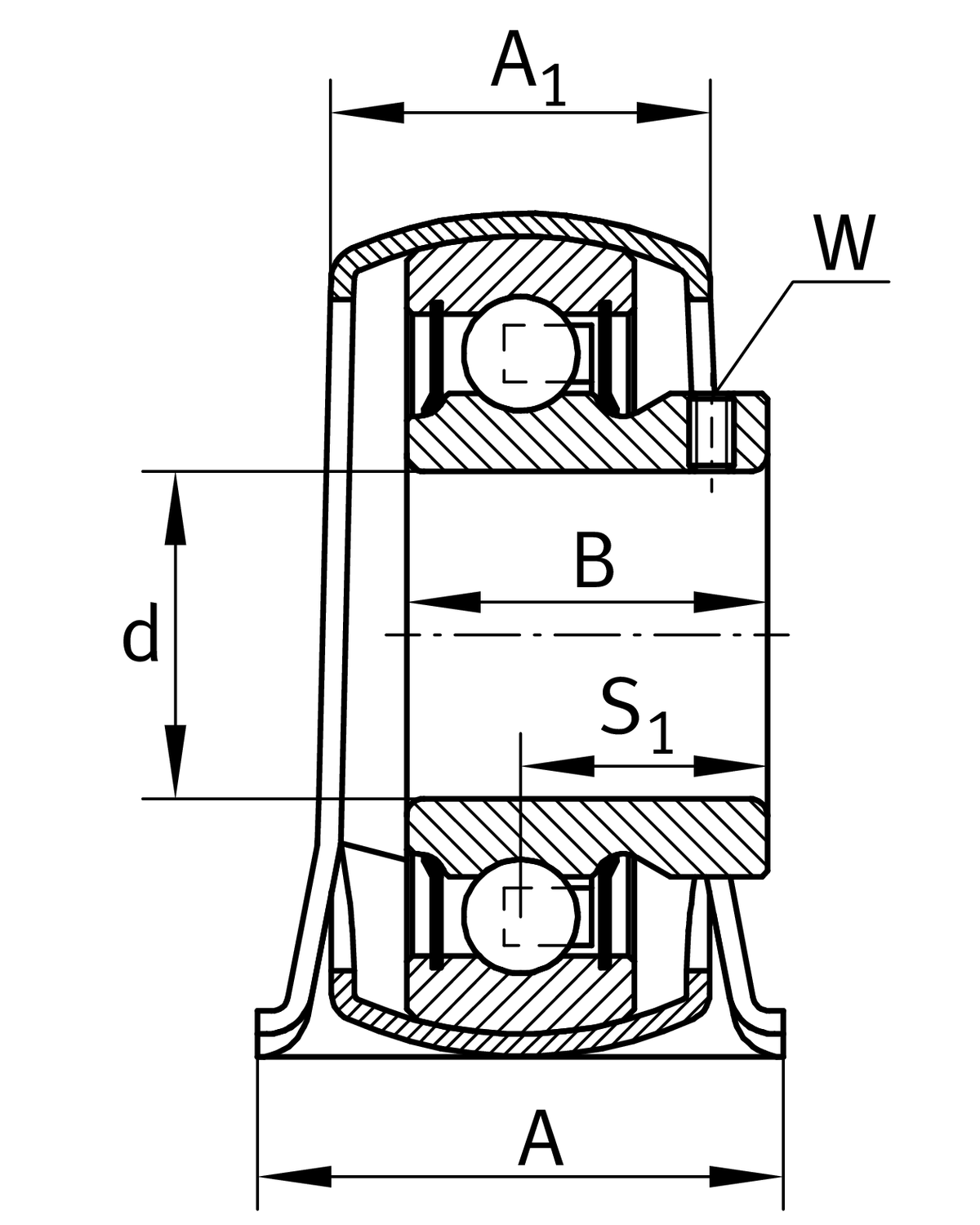

Dimensiuni detaliate
| H | Distanță ax arbore | 28,6 mm |
| A | Lățime (base) | 31,8 mm |
| A 1 | Lățime (head) | 23,5 mm |
| H 1 | Înălțime (base) | 4 mm |
Informații suplimentare
| f 0 | Factor de calcul | 13,8 |
| Carcasă | GEH52-BT | |
| Denumire rulment | AY25-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
