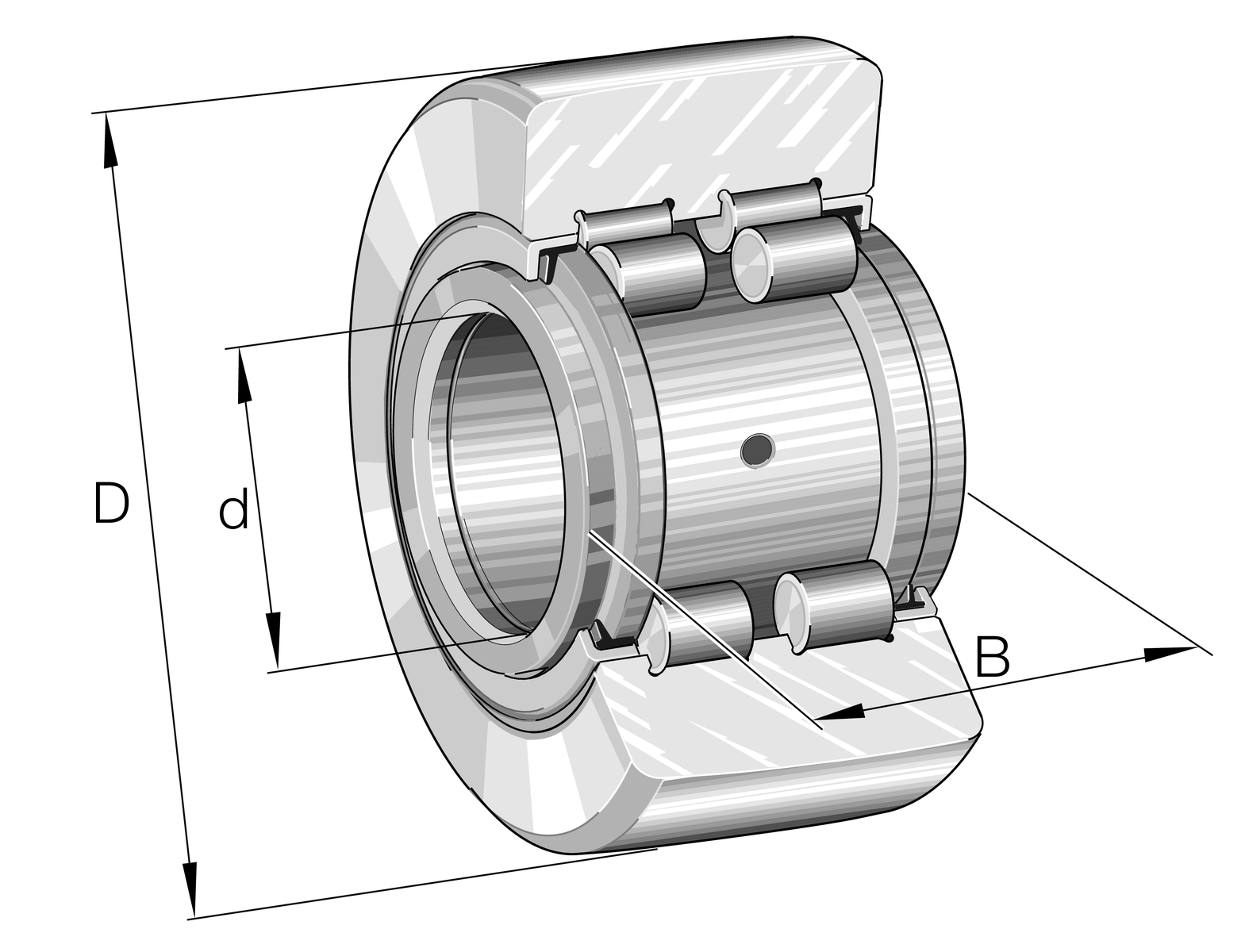

Fotografia produsului are caracter informativ
PWTR3072-2RS-XL+INA
Date tehnice INA/Schaeffler
PWTR3072-2RS-XL - Rolă de ghidare cu jug
Role de ghidare cu jug PWTR..-2RS-XL, pe două rânduri rulmenți cu role cilindrice cu inel exterior cu perete foarte gros, cu bordură centrală, set complet de role cilindrice și inel interior, inelul exterior este ghidat axial de bordura centrală și de corpurile de rostogolire, etanșare cu buză protejată pe ambele părți, execuție X-life
d30 mmDiametru interior
D72 mmDiametru exterior
B29 mmLățime of the bearing
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | PWTR3072-2RS-XL |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0644201910000 |
| Tip de bază | PWTR3072 |
| Cod BearingX | PWTR3072-2RS-XL |
| Masă | 0.68 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2RS | Protected etanșare cu buză pe ambele părți |
| Inel exterior profile | IOP | Optimized INA-profile |
| Relubrifiere facility | IR | Prin inelul interior |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 72 mm |
| B | Lățime of the bearing | 29 mm |
| C r w | Sarcină dinamică de bază, radială | 41.000 N |
| C 0r w | Sarcină statică de bază, radială | 56.000 N |
| C ur w | Limită de sarcină la oboseală, radială | 7.400 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 2.200 1/min |
| F 0r per | Sarcină statică admisă, radial | 56.000 N |
| F r per | Sarcină dinamică admisă pe inelul exterior, radial | 53.000 N |
| ≈m | Masă | 0,68 kg |

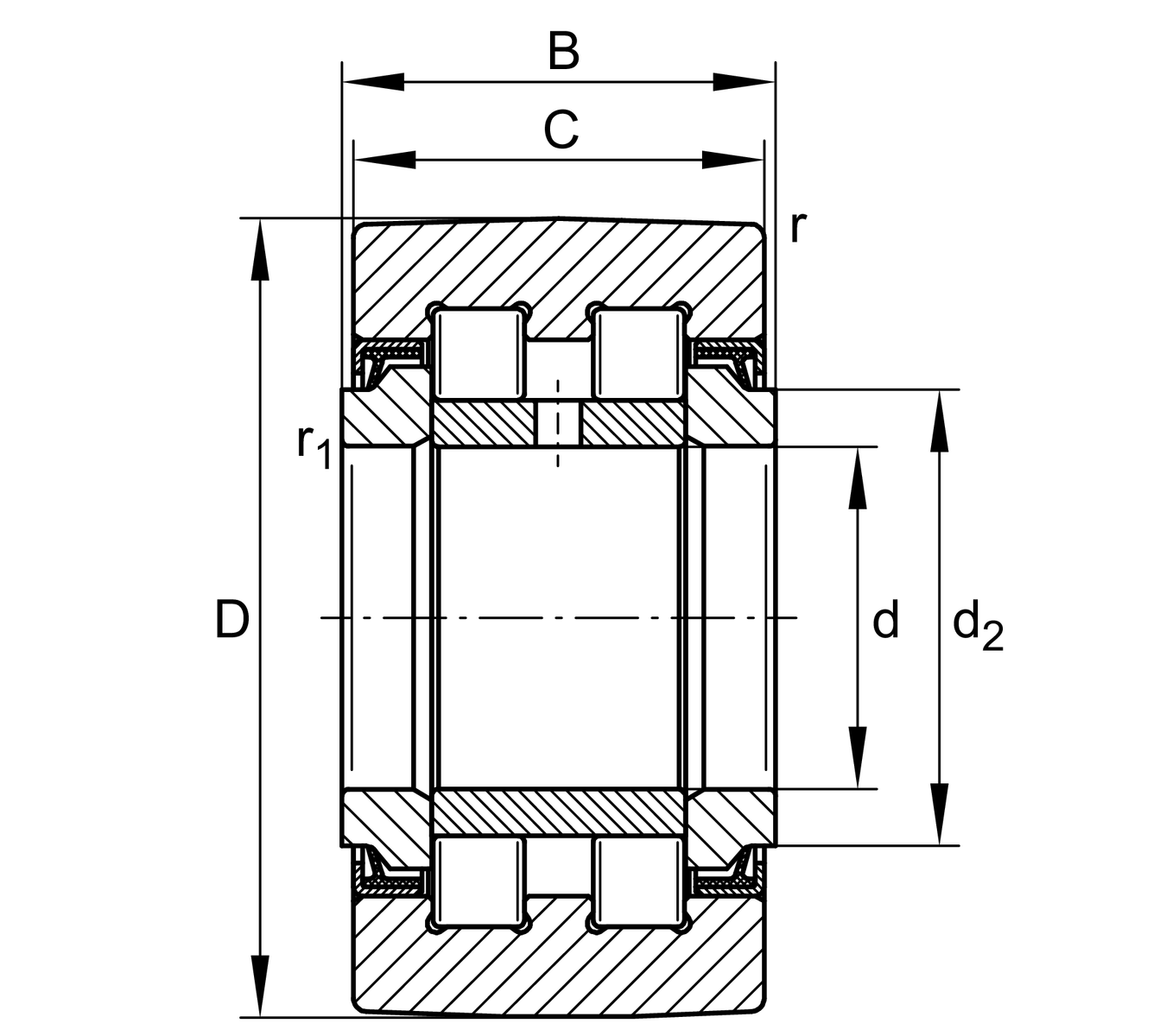

Dimensiuni detaliate
| C | Lățime inel exterior | 28 mm |
| d 2 | Diametru opritor șaibă axială | 38 mm |
| r min | Dimensiune minimă a teșiturii | 1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 0,5 mm |
