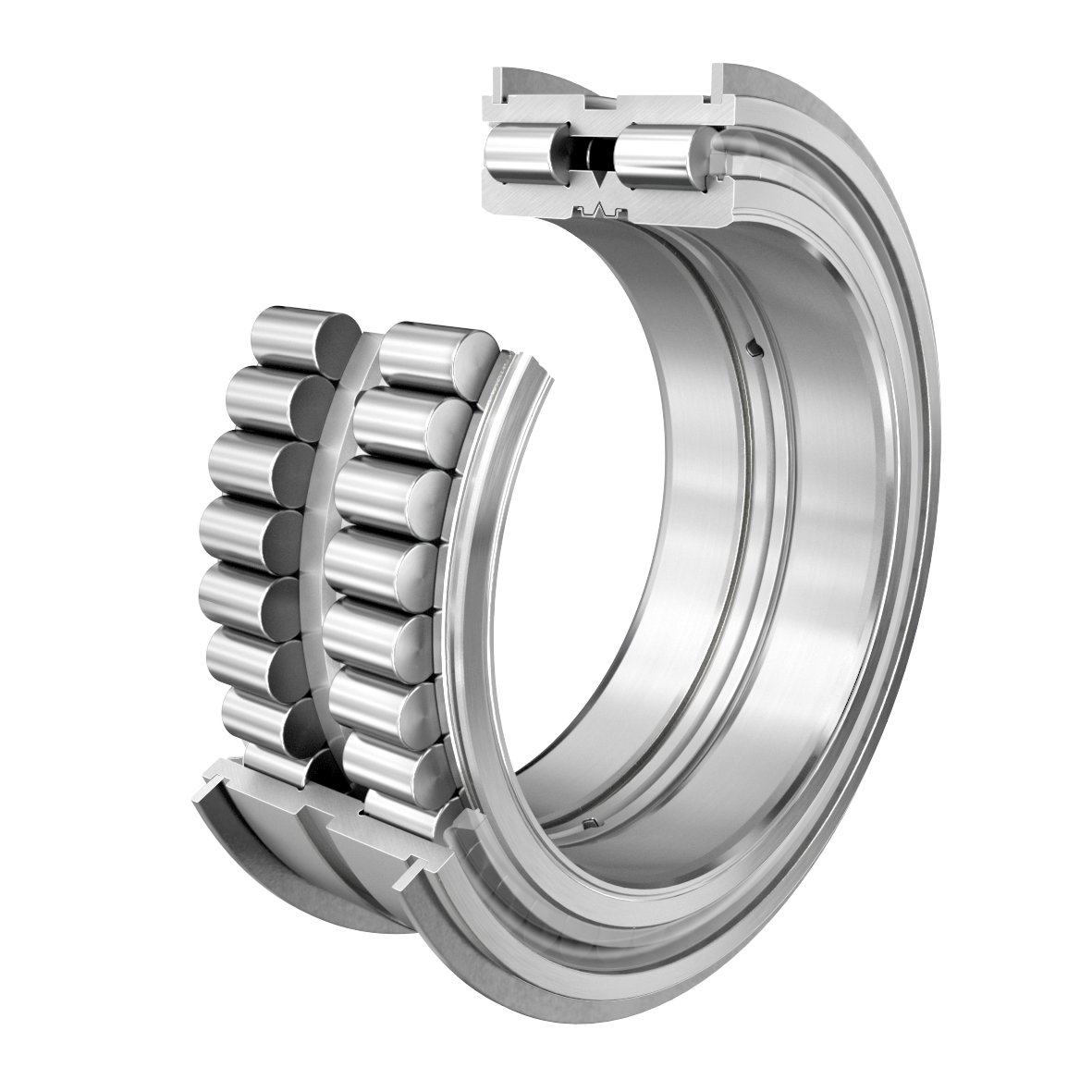

Fotografia produsului are caracter informativ

SL045024-D-PP-2NR+INA

Date tehnice INA/Schaeffler

SL045024-D-PP-2NR - Rulment cu role cilindrice

Rulment cu role cilindrice SL04..-D-PP-2NR, set complet de role, pe două rânduri, rulment fix, bordură centrală pe inelul exterior, 3 borduri pe inelul interior, tip SL04

d120 mmDiametru interior

D180 mmDiametru exterior

B80 mmLățime

C r410.000 NSarcină dinamică de bază, radială

C 0r740.000 NSarcină statică de bază, radială

Prezentare produs

Cod produs	SL045024-D-PP-2NR
Tip produs	Rulment cu role cilindrice
Marcă	INA
Număr material Schaeffler	0862229100000
Tip de bază	SL045024
Cod BearingX	SL045024-D-PP-2NR
Masă	6.671 kg
CAD disponibil	Nu
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Execuție	D	Contur exterior nou
Tip etanșare	PP	Etanșare cu contact pe ambele părți
Holding Rings	2NR	Two retaining rings included
Joc radial intern	CN (Grupa N)	Joc intern normal
Clasă de toleranță	PN	Nurmală (PN)
Număr de rânduri	2	Execuție pe două rânduri

Dimensiuni principale și date de performanță

d	Diametru interior	120 mm
D	Diametru exterior	180 mm
B	Lățime	80 mm
C r	Sarcină dinamică de bază, radială	410.000 N
C 0r	Sarcină statică de bază, radială	740.000 N
C ur	Limită de sarcină la oboseală, radială	101.000 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	1.090 1/min
≈m	Masă	6,671 kg

Dimensiuni de montaj

C a1	Dimensiune de montaj pentru inel elastic WRE (neinclus în livrare) Toleranță: 0/-0,2	65 mm
C a2	Dimensiune de montaj pentru inel de reținere conform DIN 471 (neinclus în livrare) Tol.: 0/-0,2	63 mm
d 1	Diametru bordură inel interior	141,5 mm
d 2	Diametru de etanșare (bordură)	153 mm
d 3	Diametru exterior inel elastic WRE	196 mm
d 1 min	Diametru minim al umărului arborelui	141,5 mm
	Unghi teșitură	30 °
	Toleranță inferioară distanță inel elastic	-0,2 mm
	Toleranță inferioară distanță inel de reținere	-0,2 mm
	Toleranță superioară distanță inel elastic	0 mm
	Toleranță superioară distanță inel de reținere	0 mm
	Toleranță inferioară distanță canal inel	0 mm
	Toleranță superioară distanță canal inel	0,2 mm

Dimensiuni detaliate

C	Lățime inel exterior	79 mm
C 1	Distanță între canalele inelului	71,2 mm
D 1	Diametru canal	176 mm
m	Lățime canal	4,2 mm
r min	Dimensiune minimă a cantonului	0,6 mm
t	Lățime teșitură	1,8 mm
X	Distanță între corpurile de rostogolire	64 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	80 °C
