11209-TVH+FAG

Date tehnice FAG/Schaeffler

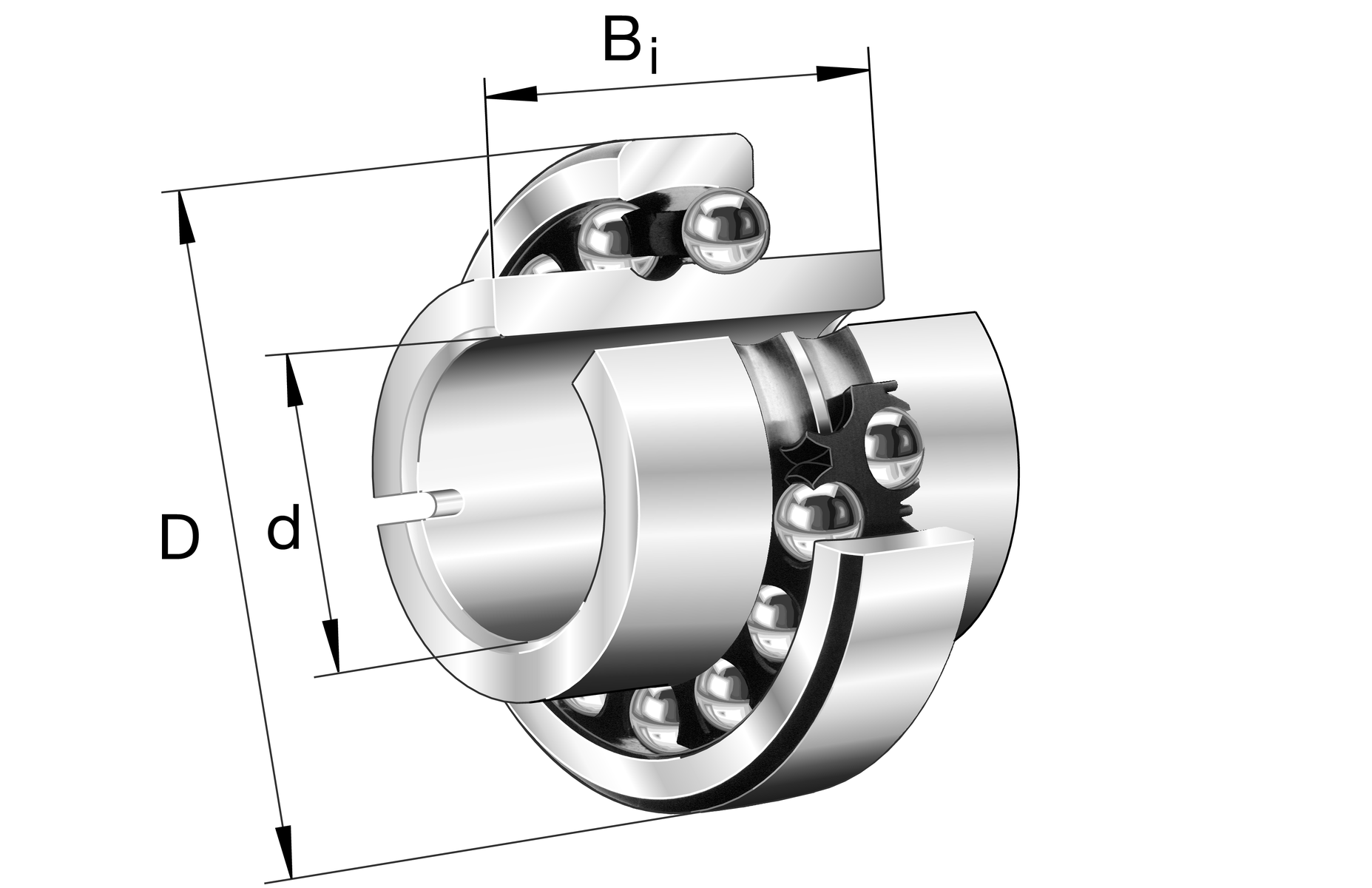

11209-TVH - Rulment oscilant cu bile

Rulment oscilant cu bile 112..-TVH, colivie din plastic

d45 mmDiametru interior

D85 mmDiametru exterior

B58 mmLățime totală

C r22.000 NSarcină dinamică de bază, radială

C 0r7.300 NSarcină statică de bază, radială

n G9.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Colivie

TVH

Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

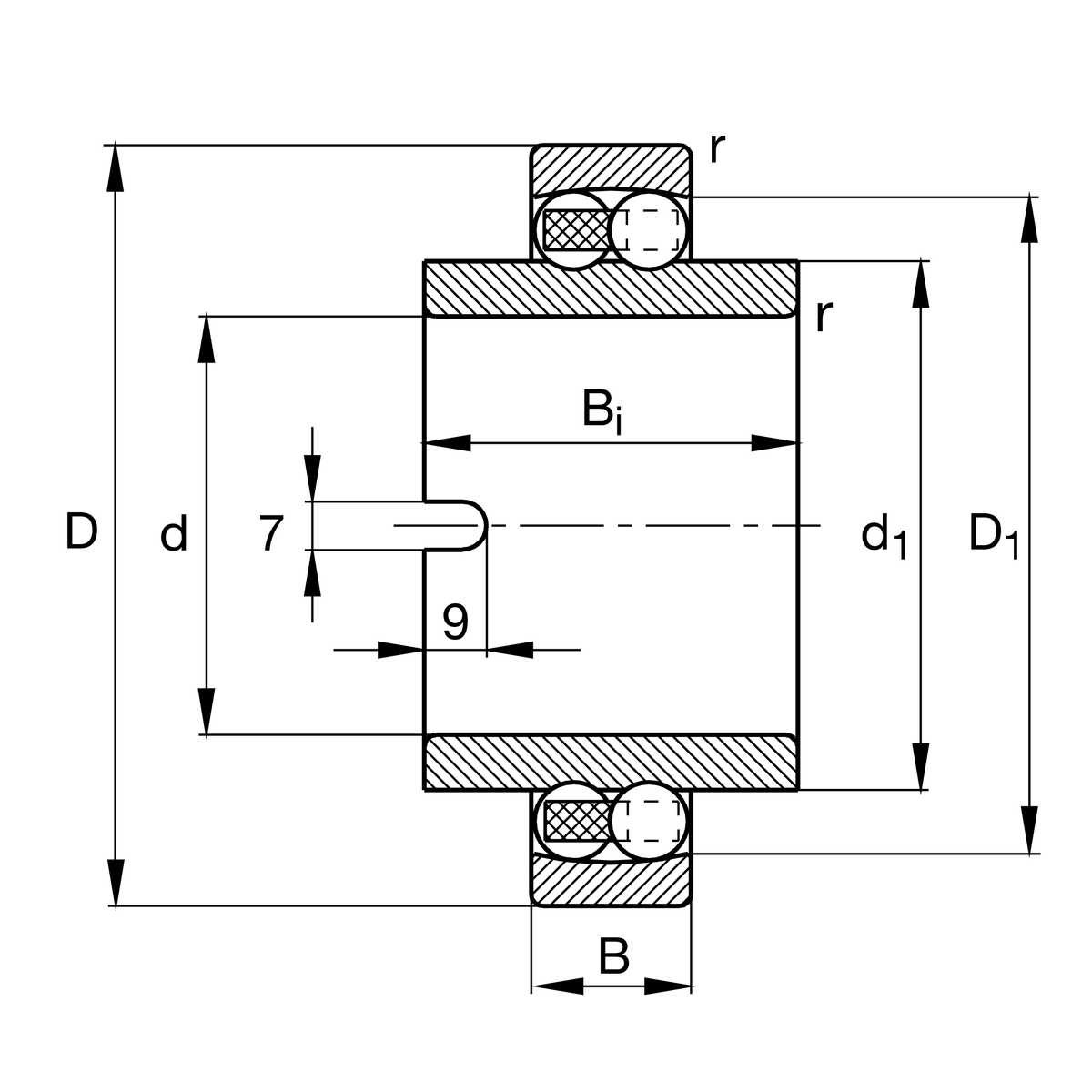

d	Diametru interior	45 mm
D	Diametru exterior	85 mm
B	Lățime totală	58 mm
B C	Lățime inel exterior	19 mm
B i	Lățime inel interior	58 mm
C r	Sarcină dinamică de bază, radială	22.000 N
C 0r	Sarcină statică de bază, radială	7.300 N
C ur	limită de sarcină la oboseală, radială	465 N
n G	Turație limită	9.300 1/min
n ϑr	Turație de referință	8.200 1/min
≈m	Masă	0,788 kg

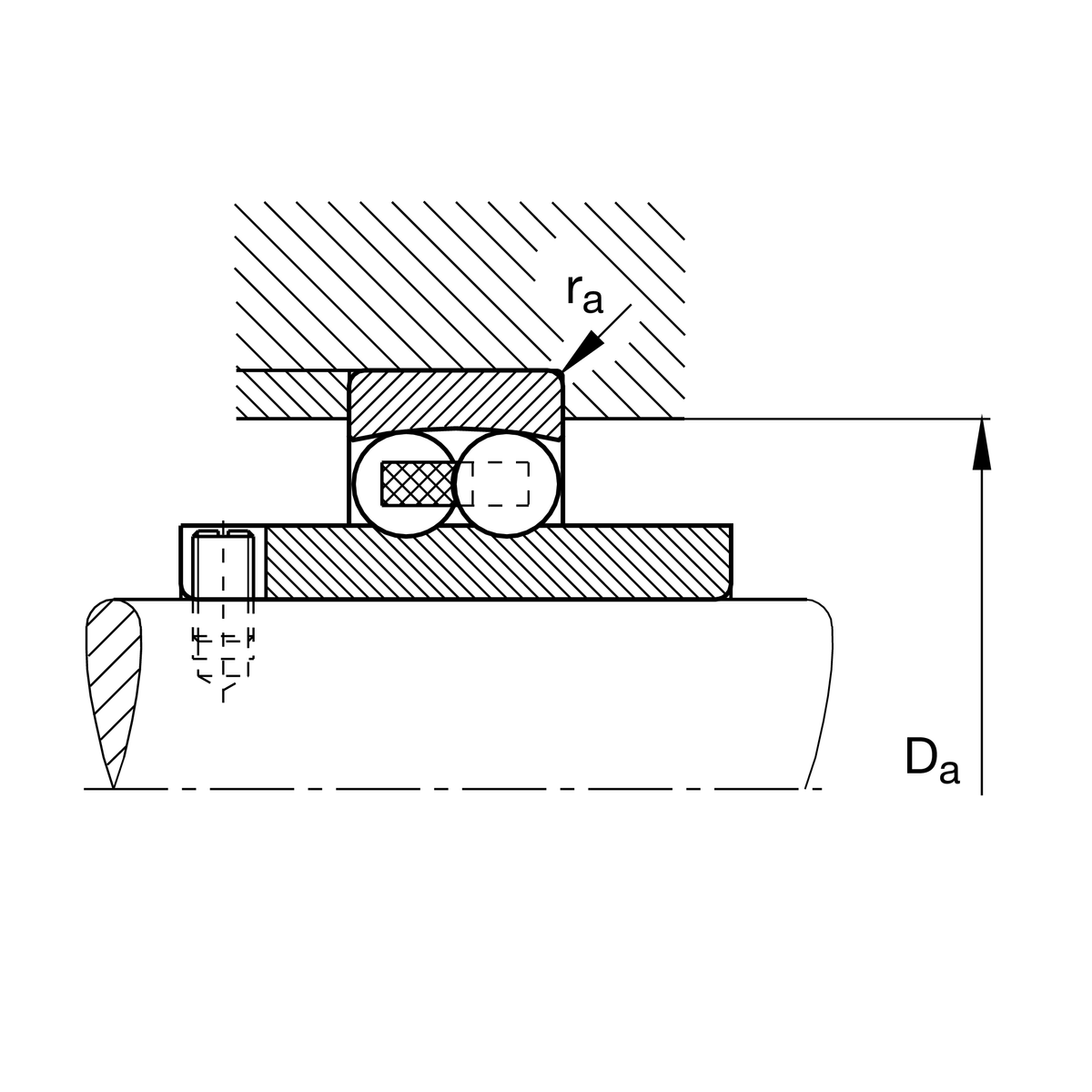

D a max	Diametrul maxim al umărului carcasei	78 mm
r a max	Maximaler Hohlkehlradius	1 mm

r min	Dimensiune minimă teșitură	1,1 mm
D 1	Diametrul umărului inelului exterior	72,11 mm
d 1	Diametrul umărului inelului interior	57,7 mm
b	Lățime canal de reținere	7 mm
t	Înălțime canal de reținere	9 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,21
Y 1	Factor de sarcină axială dinamică	3,03
Y 2	Factor de sarcină axială dinamică	4,68
Y 0	Factor de sarcină axială statică	3,17
