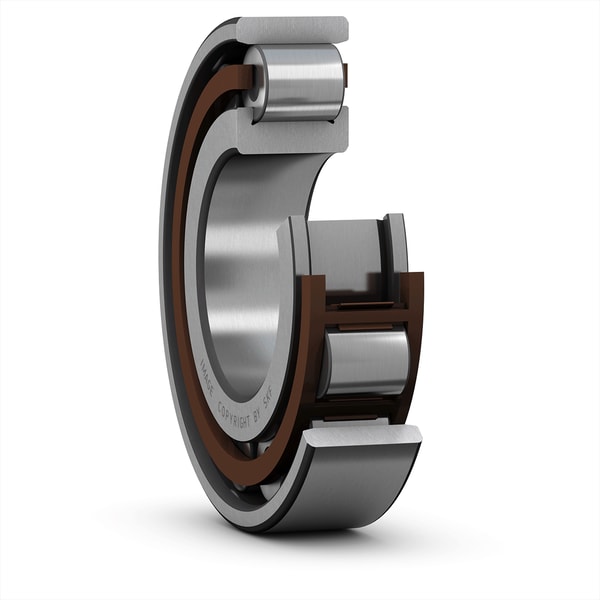

N309-ECP - Rulment cu role cilindrice cu un singur rând, design N
Rulment cu role cilindrice cu un singur rând, design N Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul interior și fără flanșe pe inelul exterior, rulmenții cu design N pot acomoda deplasarea axială în ambele direcții. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbul componentelor rulmentului.
Prezentare produs
| Cod produs | N309-ECP |
|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design N |
|---|
| Marcă | |
|---|
Dimensiuni
| Diametru interior | Diametru interior | 45 mm |
| Diametru exterior | Diametru exterior | 100 mm |
| Lățime | Lățime | 25 mm |
Dimensiuni
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 100 mm |
| B | Lățime | 25 mm |
| d1 | Diametrul umărului inelului interior | ≈ 64.4 mm |
| E | Diametrul pistei inelului exterior | 88.5 mm |
| r1,2 | Dimensiunea chamferului | min. 1.5 mm |
| r3,4 | Dimensiunea chamferului | min. 1.5 mm |
| s | Deplasare axială permisibilă | max. 1.7 mm |
Dimensiuni de sprijin
| da | Diametrul manșonului de distanțare | min. 54 mm |
| da | Diametrul manșonului de distanțare | max. 86 mm |
| Da | Diametrul sprijinului carcasei | min. 91 mm |
| Da | Diametrul sprijinului carcasei | max. 92.3 mm |
| ra | Raza de fillet | max. 1.5 mm |
| rb | Raza de fillet | max. 1.5 mm |
