RMEY75-XL+INA
Date tehnice INA/Schaeffler
RMEY75-XL - Unitate de lagăr cu flanșă
Unități de lagăr RMEY, unități de lagăr cu flanșă în patru șuruburi, fontă, umăr de centrare, șuruburi de fixare în inelul interior, etanșări R
d75 mmDiametru interior
C r62.000 NSarcină dinamică de bază, radială
C 0r44.500 NSarcină statică de bază, radială
B77,8 mmLățime
Prezentare produs
| Cod produs | RMEY75-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0009504320000 |
| Tip de bază | RMEY75 |
| Cod BearingX | RMEY75-XL |
| Masa | 5.26 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

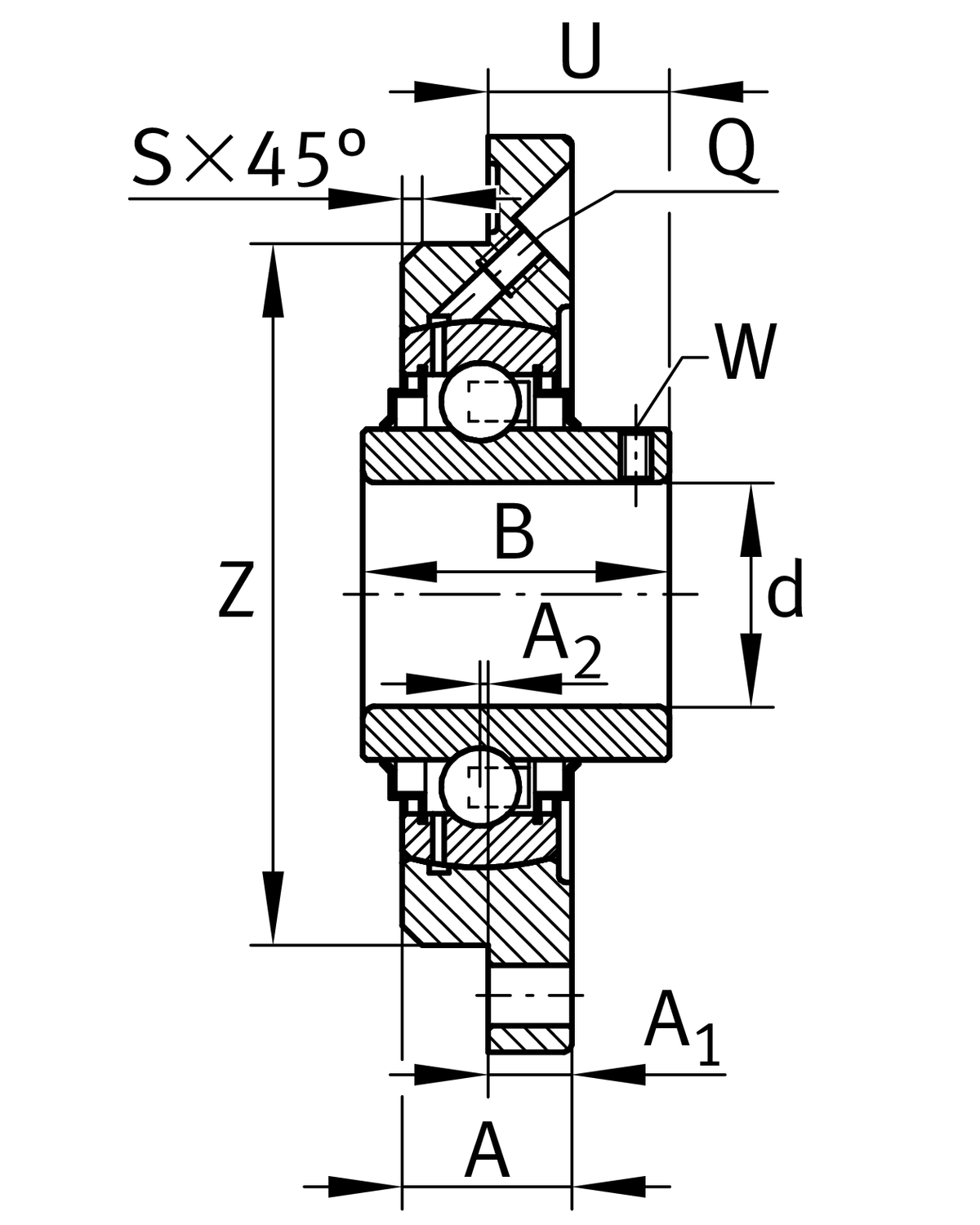

Dimensiuni principale și date de performanță
| d | Diametru interior | 75 mm |
| H | Înălțime flanșă | 220 mm |
| U | Înălțime totală unitate | 44,5 mm |
| C r | Sarcină dinamică de bază, radială | 62.000 N |
| C 0r | Sarcină statică de bază, radială | 44.500 N |
| C ur | Limită de sarcină la oboseală, radială | 1.880 N |
| ≈m | Masă | 5,26 kg |
Dimensiuni de montaj
| J | Diametru cerc de divizare (găuri) | 184 mm |
| N | Alezaj de fixare | 18 mm |
| Z | Diametru umăr de centrare | 160 mm |
| Diametru degajare umăr de centrare | h8 | |
| n | Număr de orificii de înșurubare | 4 |
Dimensiuni detaliate
| A | Înălțime carcasă | 32 mm |
| A 1 | Grosime flanșă | 18 mm |
| B | Lățime | 77,8 mm |
| S | Lățime teșitură | 6 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | GG.ME15 | |
| Denumire rulment | GYE75-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
