PTUE45-XL+INA
Date tehnice INA/Schaeffler
PTUE45-XL - Unitate de lagăr cu carcasă de întindere

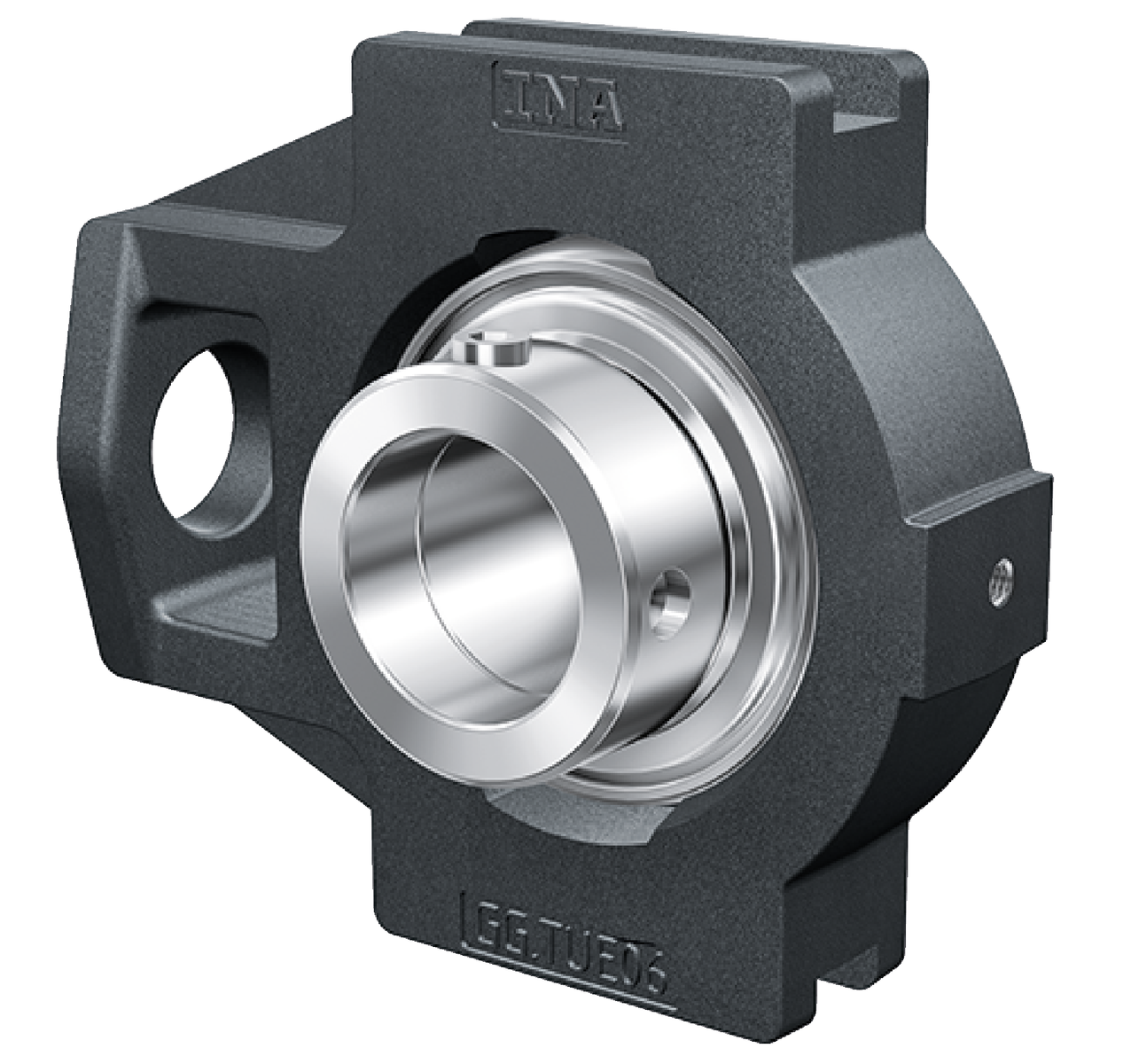

Unități de lagăr cu carcasă de întindere PTUE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d45 mmDiametru interior
Prezentare produs
| Cod produs | PTUE45-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă de întindere |
| Marcă | INA |
| Număr material Schaeffler | 0008561420000 |
| Tip de bază | PTUE45 |
| Cod BearingX | PTUE45-XL |
| Masa | 2.32 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| H | Înălțime | 115 mm |
| L | Lungime totală | 141 mm |

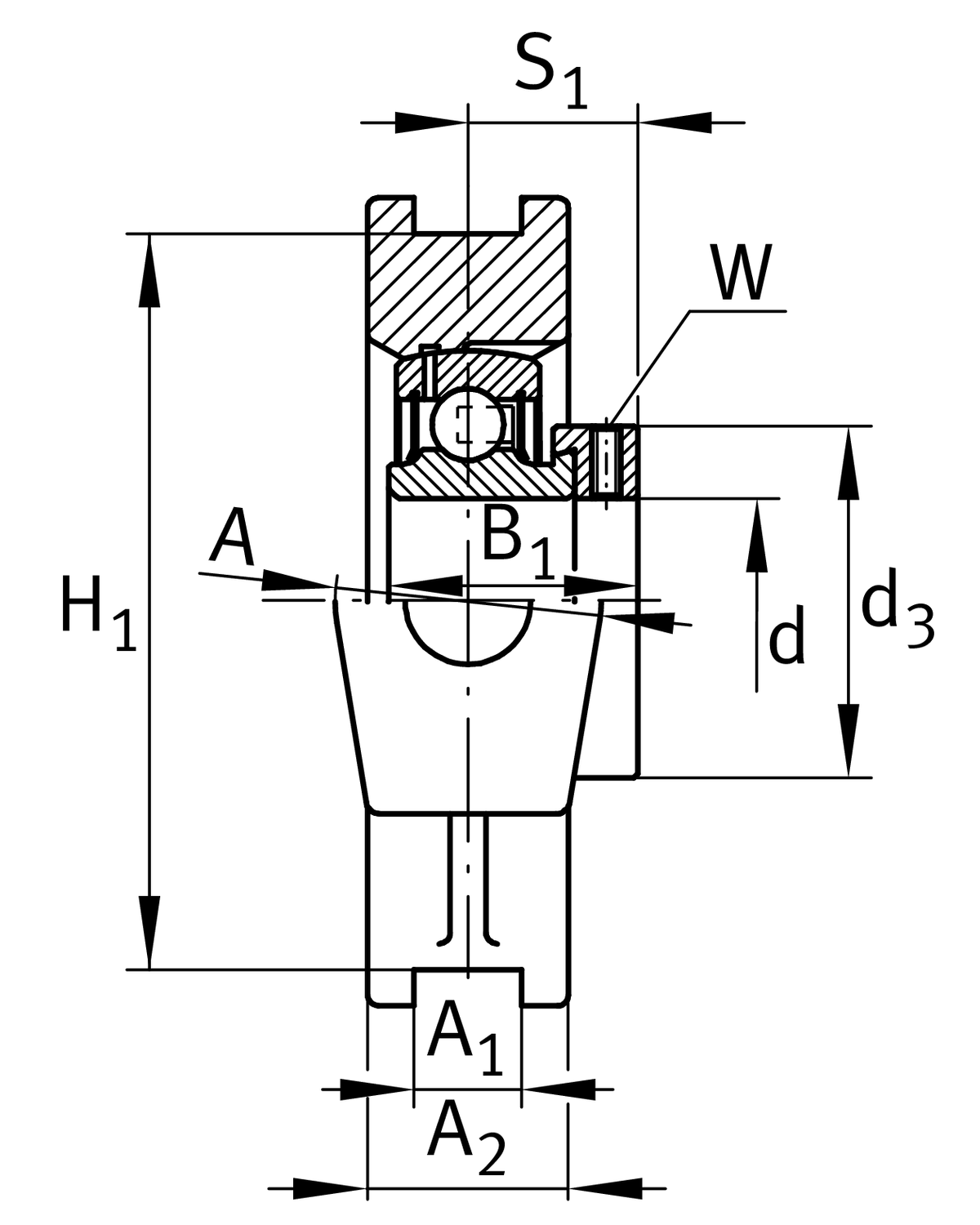

| B 1 | Lățime totală colier de blocare | 43,8 mm |
| ≈m | Masă | 2,32 kg |
Dimensiuni de montaj
| A 1 | Lățime guidance groove | 16 mm |
| Lățime guidance groove clearance | H13 | |
| H 1 | Distanță între canalele de ghidare | 102 mm |
| Toleranță superioară distanță canal de ghidare | 0,15 mm | |
| Toleranță inferioară distanță canal de ghidare | -0,15 mm | |
| N | Alezaj de fixare | 29 mm |
Dimensiuni detaliate

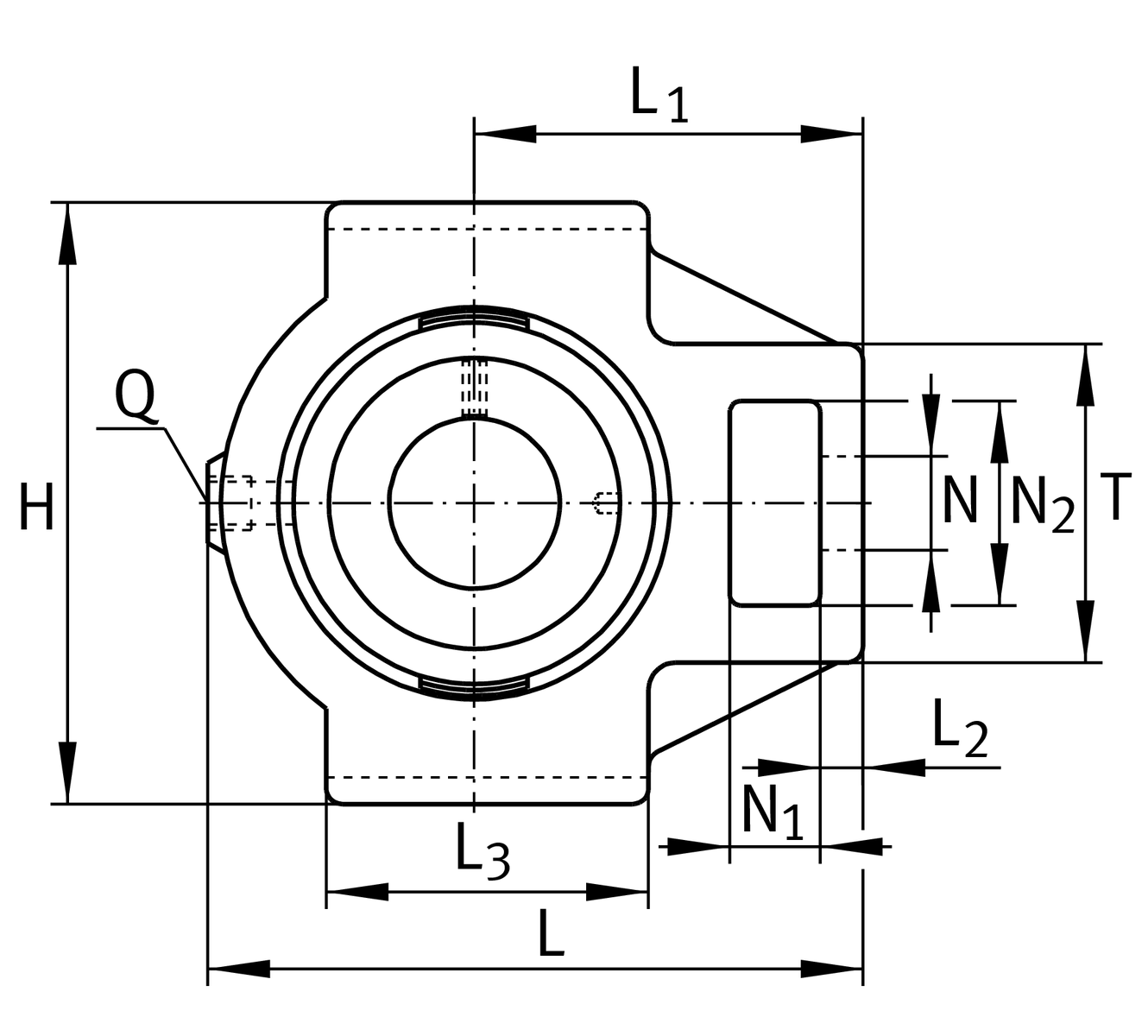

| L 1 | Distanță ax arbore | 88 mm |
| L 2 | Length fixed link | 16 mm |
| L 3 | Lungime canal de ghidare | 82 mm |
| A | Lățime carcasă pe partea de fixare | 50 mm |
| N 1 | Lățime recess | 20 mm |
| N 2 | Înălțime recess | 49 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 32,8 mm |
| T | Înălțime carcasă pe partea de fixare | 82 mm |
| Q | Filet racord pentru ungere | M6 |
| A 2 | Lățime carcasă | 35 mm |
Informații suplimentare
| Carcasă | TUE09 | |
| Denumire rulment | GRAE45-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
