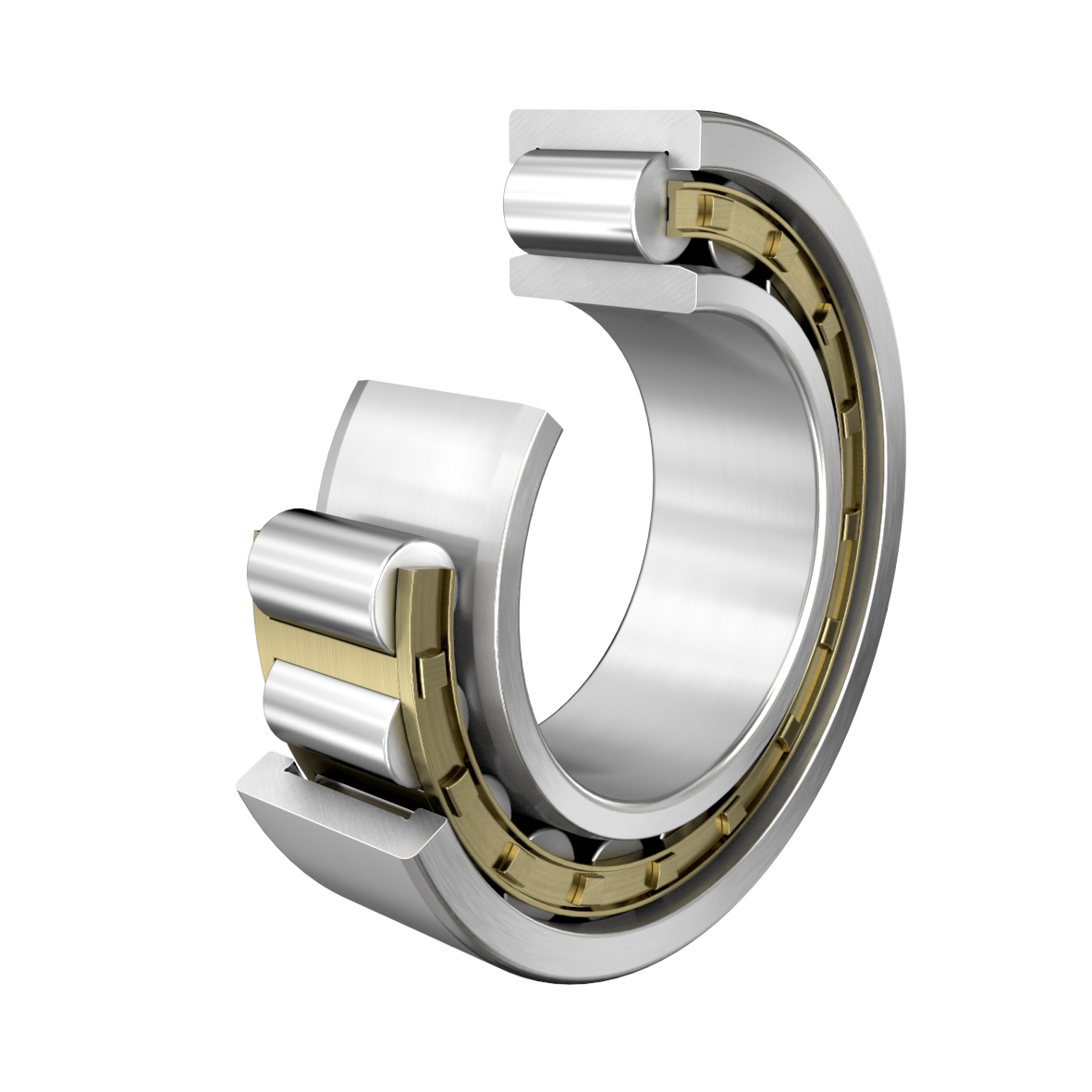

Fotografia produsului are caracter informativ
NU312-E-XL-M1+FAG
Date tehnice FAG/Schaeffler
NU312-E-XL-M1 - Rulment cu role cilindrice
Rulment cu role cilindrice NU..-E-XL-M1, cu colivie, pe un singur rând, rulment liber, 2 borduri pe inelul exterior, fără borduri pe inelul interior (neted), tip NU, precizie de rotație P6
d60 mmDiametru interior
D130 mmDiametru exterior
B31 mmLățime
C r177.000 NSarcină dinamică de bază, radială
C 0r157.000 NSarcină statică de bază, radială
n G9.600 1/minTurație limită
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NU312-E-XL-M1 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167399490000 |
| Tip de bază | NU312 |
| Cod BearingX | NU312-E-XL-M1 |
| Masa | 2.01 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | M1 | Colivie din alamă din două piese, ghidată pe role |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| D | Diametru exterior | 130 mm |
| B | Lățime | 31 mm |
| C r | Sarcină dinamică de bază, radială | 177.000 N |
| C 0r | Sarcină statică de bază, radială | 157.000 N |
| C ur | Limită de sarcină la oboseală, radială | 21.900 N |
| n G | Turație limită | 9.600 1/min |
| n ϑr | Turație de referință | 5.200 1/min |
| ≈m | Masă | 2,01 kg |
Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 72 mm |
| d a max | Diametru maxim al umărului arborelui | 75 mm |
| d b min | Umăr minim al arborelui | 79 mm |
| D a max | Diametru maxim al umărului carcasei | 118 mm |
| r a max | Rază maximă a degajării | 2 mm |
| r a1 max | Rază maximă a degajării | 2 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 2,1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 2,1 mm |
| s | Deplasare axială | 1,9 mm |
| E | Diametru cale de rulare inel exterior | 115 mm |
| F | Diametru cale de rulare inel interior | 77 mm |
| D 1 min | Diametru minim bordură inel exterior | 109,62 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
