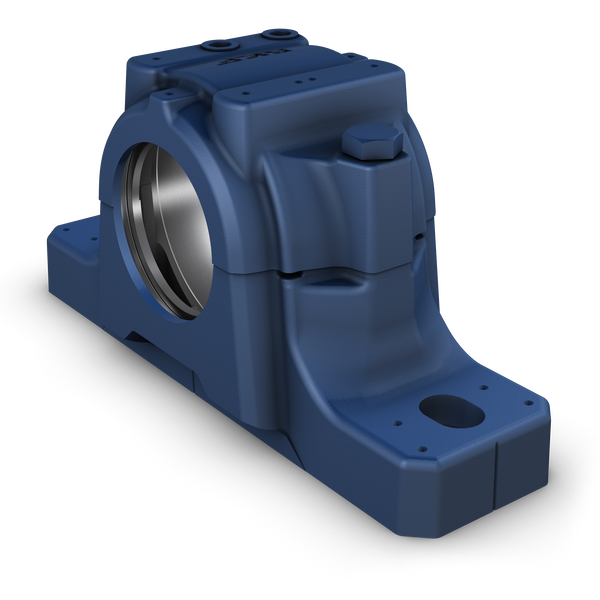

Fotografia produsului are caracter informativ
SNL517+SKF
Date tehnice produs
SNL 517 - Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele de bloc de plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și tipuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametru suport rulment150 mmDiametru suport rulment
Lățime suport rulment61 mmLățime suport rulment
Înălțime centru (bloc pernă)95 mmÎnălțime centru (bloc pernă)
Distanța între găurile pentru șuruburi260 mmDistanța între găurile pentru șuruburi
Diametru șurub de prindere20 mmDiametru șurub de prindere
Tip carcasăBloc de plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 517 |
|---|---|
| Tip produs | Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametru suport rulment | Diametru suport rulment | 150 mm |
| Lățime suport rulment | Lățime suport rulment | 61 mm |
| Înălțime centru (bloc pernă) | Înălțime centru (bloc pernă) | 95 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 260 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 20 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de plummer/pernă |
| Configurație carcasă | Configurație carcasă | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt ax |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime |
Logistică
| Greutate netă produs | Greutate netă produs | 10.4 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametru suport rulment | 150 mm |
| clasă de toleranță a diametrului suportului rulment | clasă de toleranță a diametrului suportului rulment | G7 |
| Ca | Lățime suport rulment | 61 mm |
| H1 | Înălțimea centrului suportului rulment | 95 mm |
| Db | Diametru orificiu | 97.5 mm |
| A | Lățime totală | 125 mm |
| A1 | Lățimea piciorului | 90 mm |
| G1 | Filetul orificiilor de relubrifiere | 1/8-27 NPSF |
| H | Înălțimea totală | 182 mm |
| H2 | Înălțimea piciorului | 32 mm |
| L | lungimea totală | 320 mm |
| J | Distanța între șuruburile de prindere | 260 mm |
| N | Lungimea orificiului pentru șurub de prindere | 28 mm |
| N1 | Lățimea orificiului pentru șurub de prindere | 22 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 98 mm |
| A4 | Lățimea canelurii de etanșare | 5 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 9 mm |
| A6 | Lățimea la diametrul orificiului | 13 mm |
| Dc | Diametru canelură de etanșare | 106 mm |
| J6 | Distanța între pini de ghidare | 292 mm |
| J7 | Offset axial al pinilor de ghidare | 33 mm |
| N4 | Diametru pini de ghidare | max. 8 mm |
Date de calcul
| P0° | Încărcare de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 370 kN |
| P55° | Încărcare de rupere la un unghi de încărcare de 55° | 480 kN |
| P90° | Încărcare de rupere la un unghi de încărcare de 90° | 290 kN |
| P120° | Încărcare de rupere la un unghi de încărcare de 120° | 205 kN |
| P150° | Încărcare de rupere la un unghi de încărcare de 150° | 190 kN |
| P180° | Încărcare de rupere la un unghi de încărcare de 180° | 240 kN |
| Pa | Încărcare de rupere, axială | 155 kN |
| Q120° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 220 kN |
| Q150° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 125 kN |
| Q180° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 110 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametru recomandat al șuruburilor de prindere | 20 mm |
| Momentul de strângere recomandat pentru șuruburile de prindere | Momentul de strângere recomandat pentru șuruburile de prindere | 385 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M12x80 |
| Momentul de strângere pentru șuruburile de cap | Momentul de strângere pentru șuruburile de cap | 80 N·m N·m |
| Umplutură inițială de grăsime, 20% | Umplutură inițială de grăsime, 20% | 200 g g |
| Umplutură inițială de grăsime, 40% | Umplutură inițială de grăsime, 40% | 330 g g |
Produse incluse
| Fiting de grăsime | Fiting de grăsime | AH 1/8-27 PTF |
