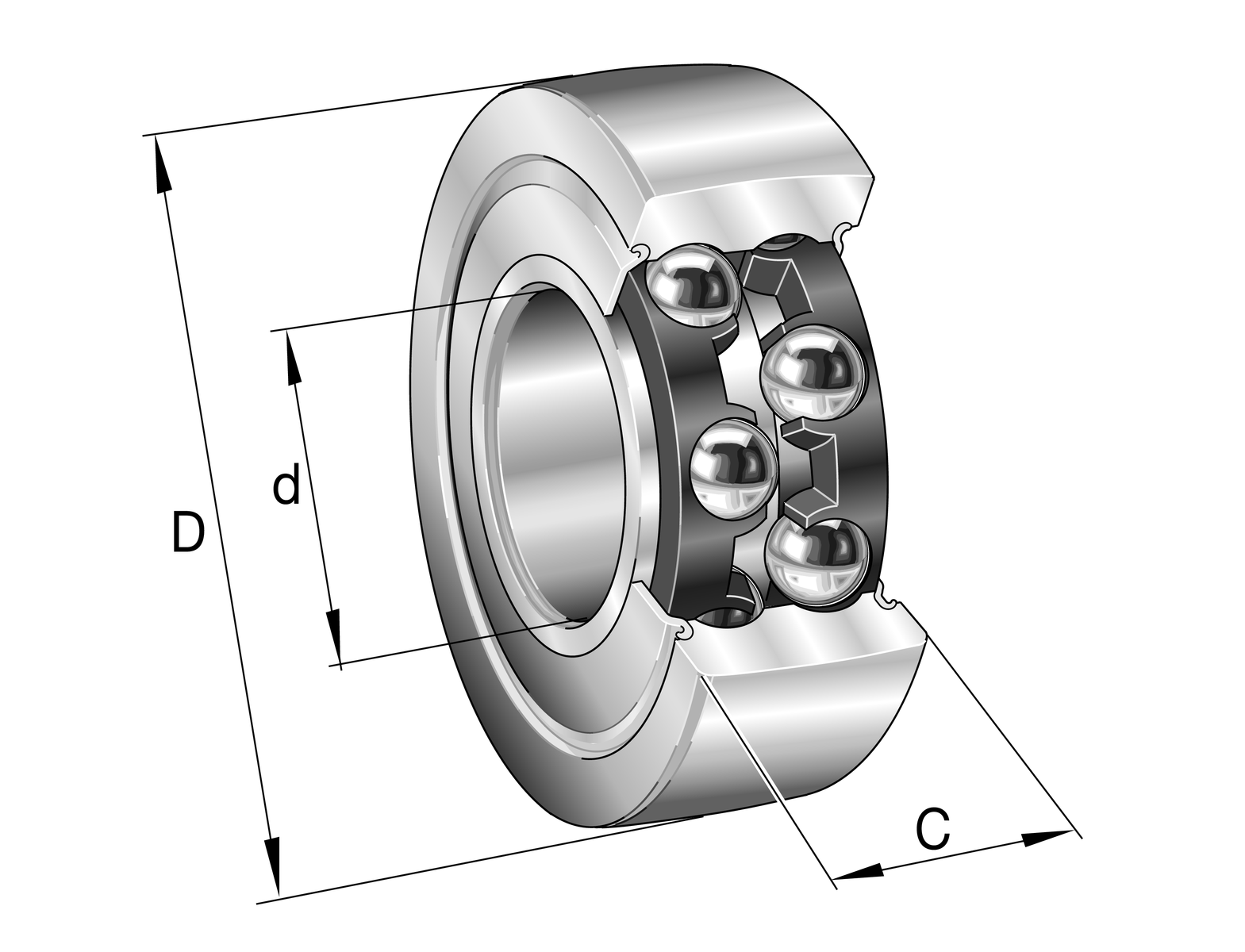

Fotografia produsului are caracter informativ
LR5202-2Z-TVH-XL+INA
Date tehnice INA/Schaeffler
LR5202-2Z-TVH-XL - Rolă de ghidare cu jug
Role de ghidare cu jug LR52..-2Z-TVH-XL, pe două rânduri rulmenți cu bile cu contact unghiular autoretenți cu inel exterior cu perete foarte gros, ansamblu bile-colivie și inel interior, ghidarea axială a inelului exterior este asigurată de bile, orificiu de ungere în inelul interior la cerere, șaibe de protecție de etanșare pe ambele părți, colivie din poliamidă armată cu fibră de sticlă, execuție X-life
D40 mmDiametru exterior
d15 mmDiametru interior
Prezentare produs
| Cod produs | LR5202-2Z-TVH-XL |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0825161540000 |
| Tip de bază | LR5202 |
| Masa | 0.11 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Tip etanșare | 2Z | Etanșare șaibă de protecție pe ambele părți |
| Inel exterior profile | R500 | R500 |
| Relubrifiere | Fără | Fără |
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 40 mm |
| d | Diametru interior | 15 mm |
| C | Înălțime | 15,9 mm |
| C r w | Sarcină dinamică efectivă de bază, radial | 10.800 N |
| C 0r w | Sarcină statică efectivă de bază, radial | 7.700 N |
| C ur w | Sarcină limită efectivă la oboseală, radial | 390 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 10.200 1/min |
| F r per | Sarcină dinamică admisă, radial | 7.700 N |
| ≈m | Masă | 0,11 kg |

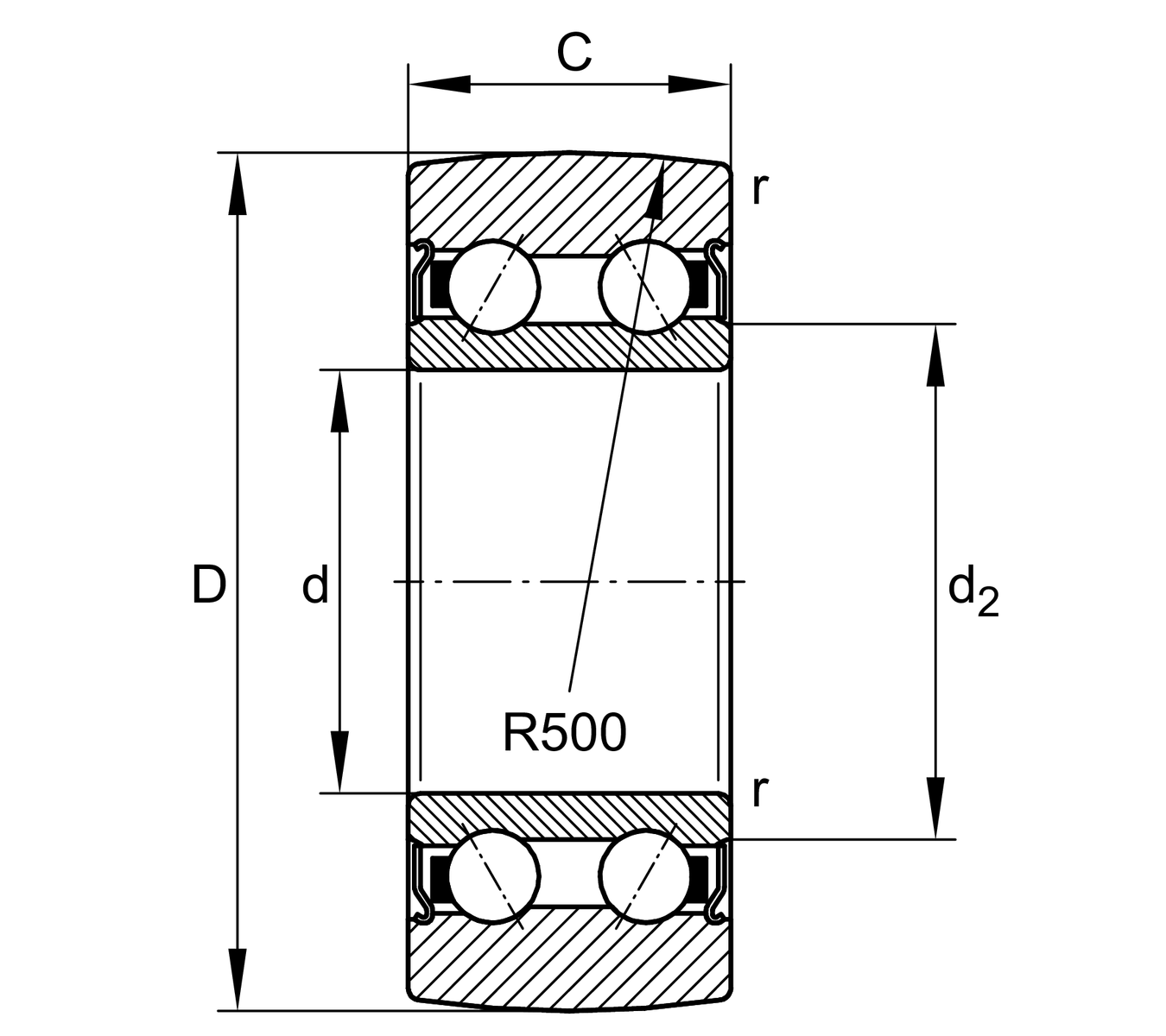

Dimensiuni detaliate
| d 2 | Diametru șaibă axială | 21 mm |
| r min | Dimensiune minimă a cantonului | 0,6 mm |
| R | Rază profil exterior inel exterior | 500 mm |
Documente
- Fișă tehnică produs LR5202-2Z-TVH-XLPDF produs
