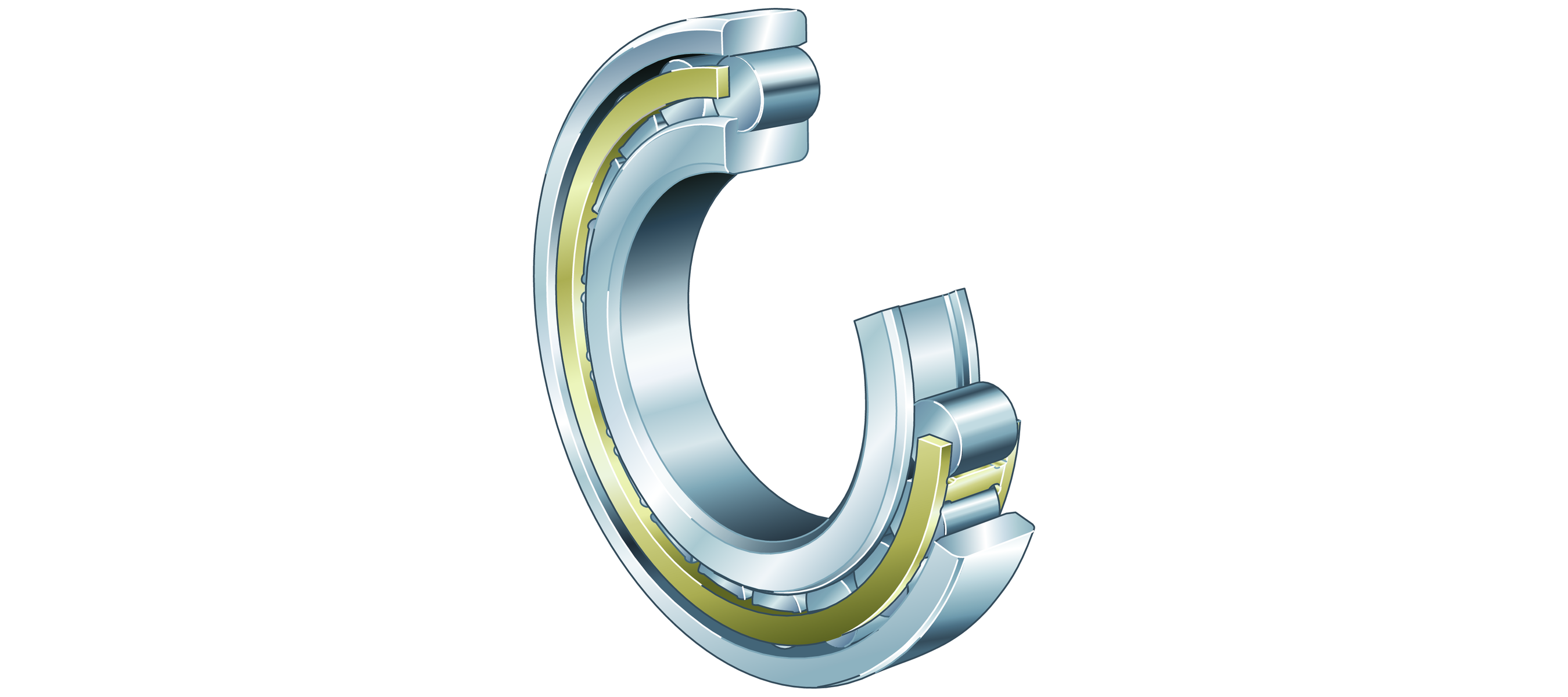

Fotografia produsului are caracter informativ

N312-E-XL-M1+FAG

Date tehnice FAG/Schaeffler

N312-E-XL-M1 - Rulment cu role cilindrice

Rulment cu role cilindrice N3..-E-M1, cu colivie, pe un singur rând, rulment liber, fără borduri pe inelul exterior, 2 borduri pe inelul interior, type N3

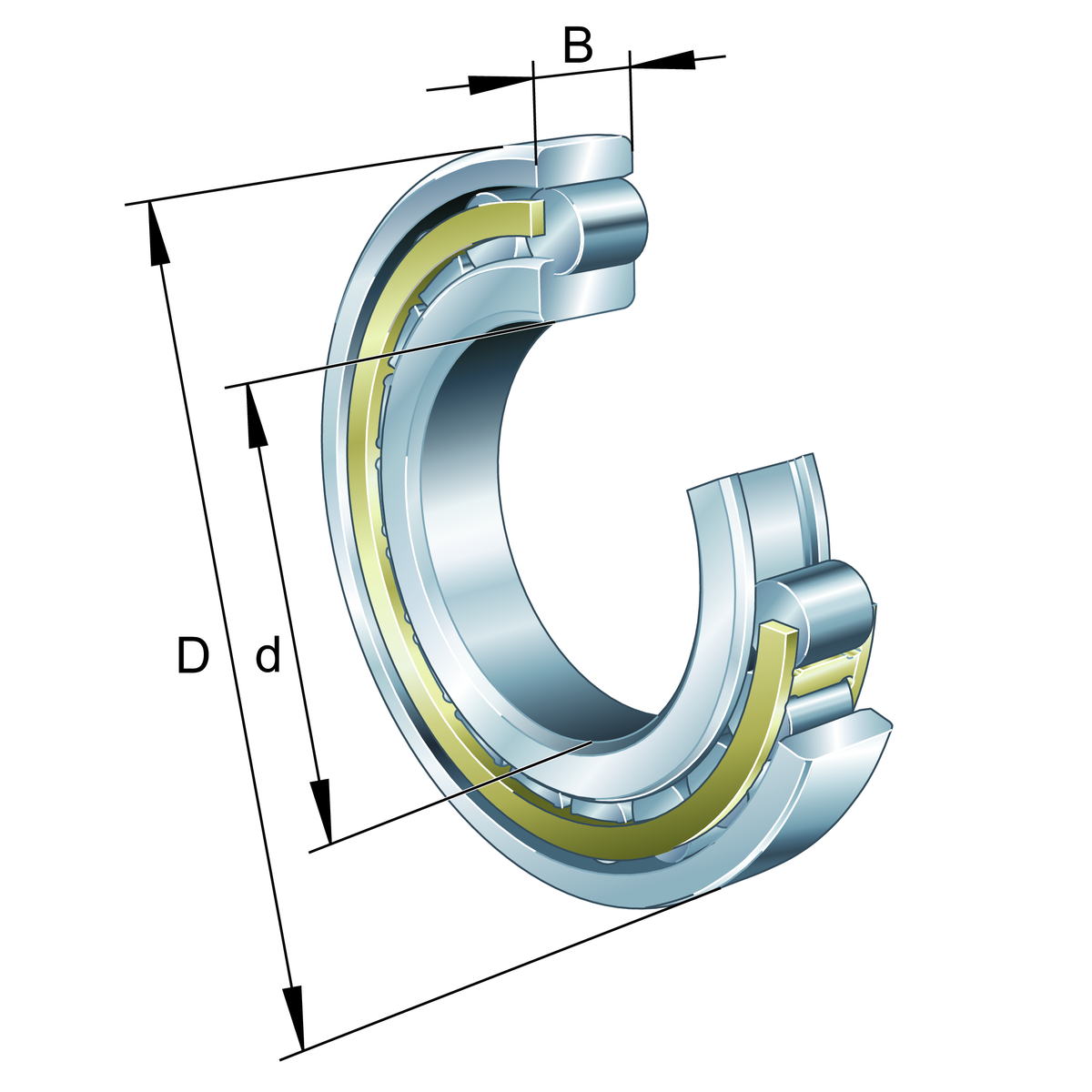

d60 mmDiametru interior

D130 mmDiametru exterior

B31 mmLățime

C r177.000 NSarcină dinamică de bază, radială

C 0r157.000 NSarcină statică de bază, radială

Sarcină radială

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Prezentare produs

Cod produs	N312-E-XL-M1
Tip produs	Rulment cu role cilindrice
Marcă	FAG
Număr material Schaeffler	0192185670000
Cod BearingX	N312-E-XL-M1
Masa	2 kg
CAD disponibil	Nu
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Colivie	M1	Colivie din alamă din două piese, ghidată pe role
Clasă de toleranță	PN	Normal (ISO 492:2023)
Change mark	E	Execuție cu capacitate mărită
Joc radial intern	CN (Grupa N)	Joc intern normal
Număr de rânduri	1	Execuție pe un singur rând

Dimensiuni principale și date de performanță

d	Diametru interior	60 mm
D	Diametru exterior	130 mm
B	Lățime	31 mm
C r	Sarcină dinamică de bază, radială	177.000 N
C 0r	Sarcină statică de bază, radială	157.000 N
C ur	Limită de sarcină la oboseală, radială	28.500 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	8.400 1/min
≈m	Masă	2 kg

Dimensiuni de montaj

D a	Diametru umăr carcasă	118 mm
r a1 max	Rază maximă a degajării	2 mm

Dimensiuni detaliate

r 1 min	Dimensiune minimă a teșiturii	2,1 mm
E	Diametru cale de rulare inel exterior	115 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
