RCSMA30/65-XL-FA106+INA
Date tehnice INA/Schaeffler

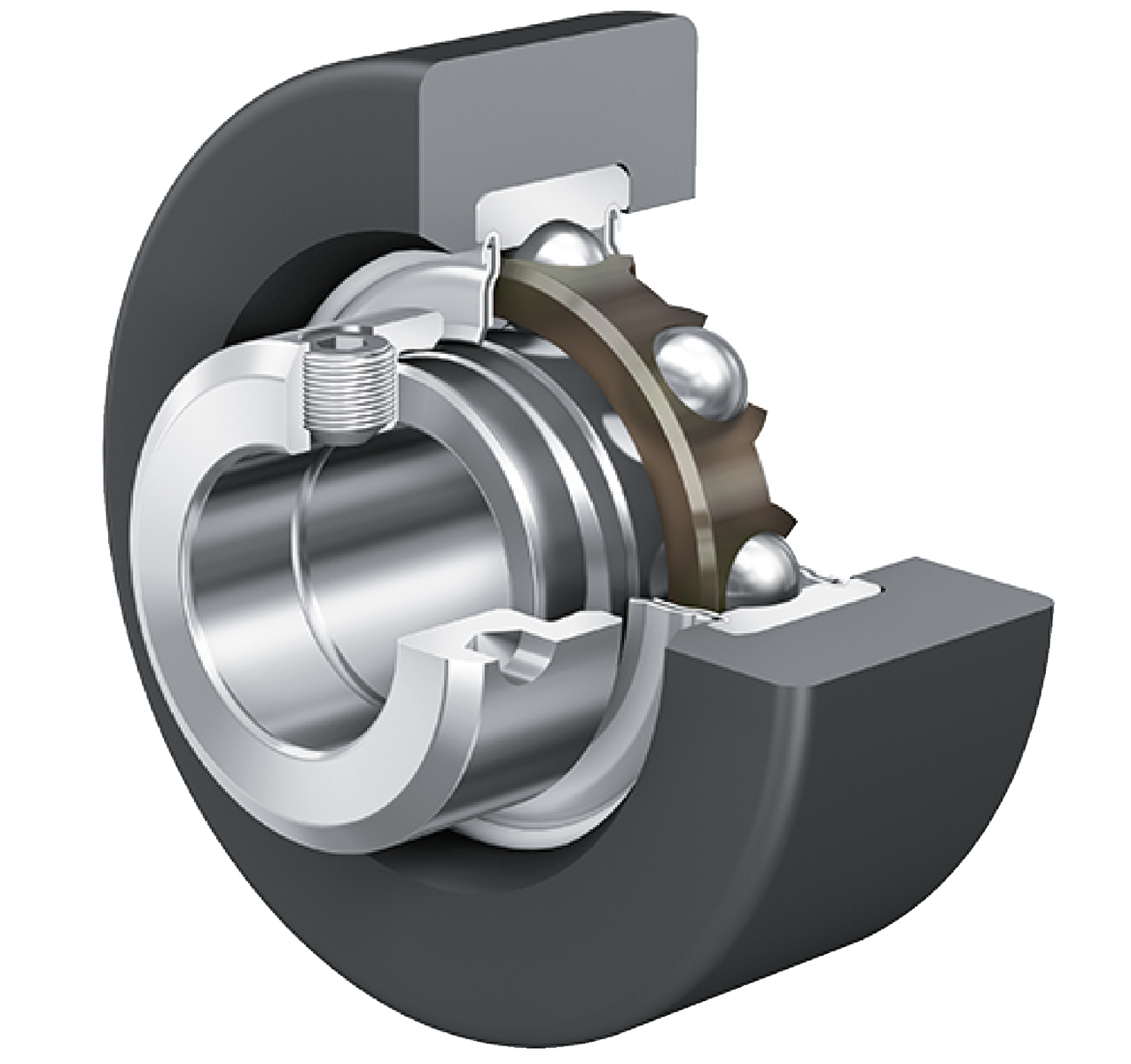

RCSMA30/65-XL-FA106 - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile RCSM, cu inserție intermediară din cauciuc, fixare cu colier excentric de blocare, etanșări P pe ambele părți
d30 mmDiametru interior
D65,1 mmDiametru exterior
C r13.200 NSarcină dinamică de bază, radială
C 0r8.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RCSMA30/65-XL-FA106 |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008337460000 |
| Tip de bază | RCSMA30/65 |
| Cod BearingX | RCSMA30/65-XL-FA106 |
| Masa | 0.219 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Instrucțiune de fabricație | FA106 | Rulment supus testării speciale de zgomot |

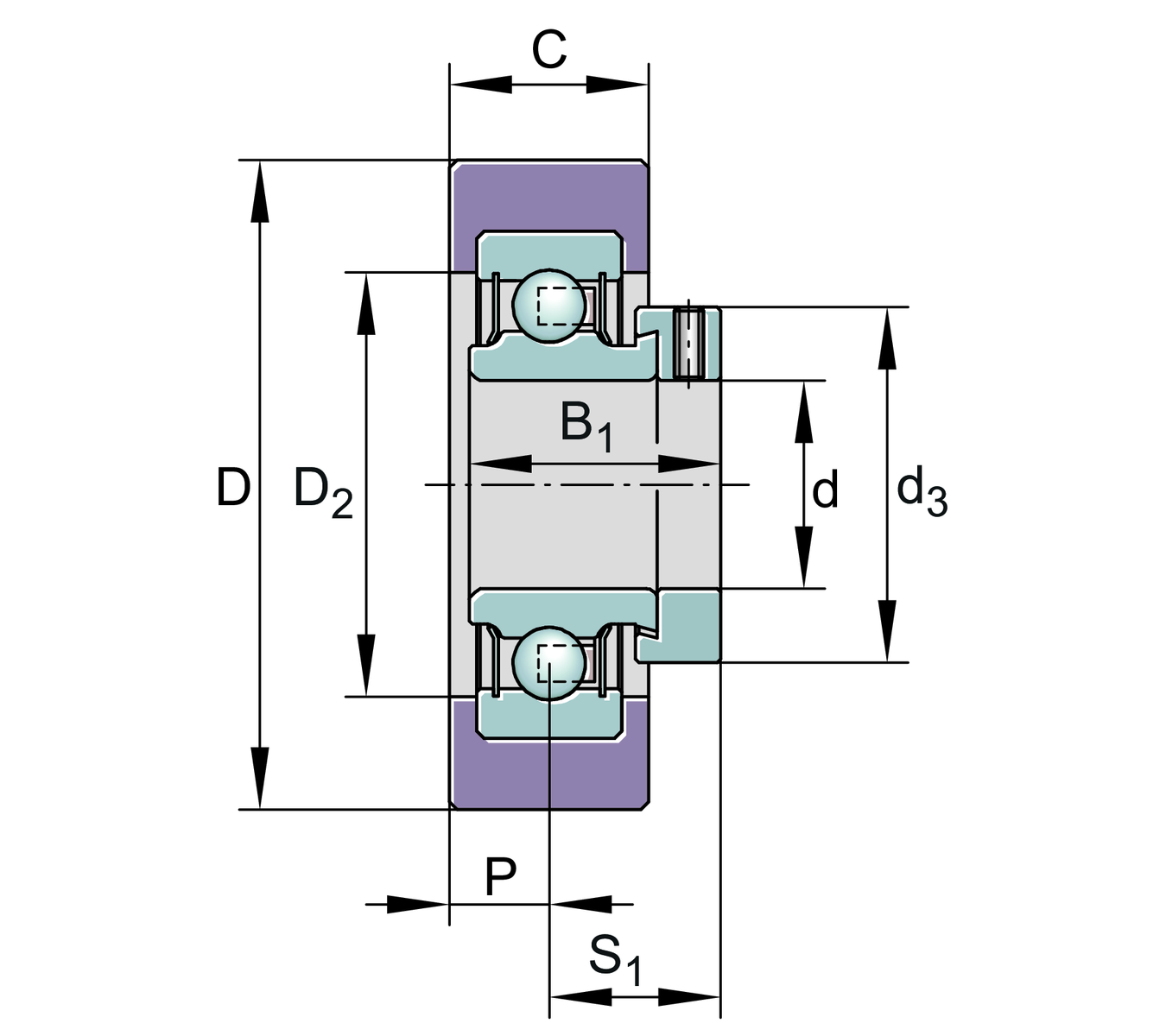

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 65,1 mm |
| C | Lățime inel exterior | 25,4 mm |
| B 1 | Lățime totală colier de blocare | 26,5 mm |
| C r | Sarcină dinamică de bază, radială | 13.200 N |
| C 0r | Sarcină statică de bază, radială | 8.300 N |
| C ur | Limită de sarcină la oboseală, radială | 430 N |
| Capacitate de încărcare (rubber interliner) | 1.400 N | |
| ≈m | Masă | 0,219 kg |
Dimensiuni detaliate
| S 1 | Distanță cale de rulare până la colierul de blocare | 20 mm |
| D 2 | Diametru flanșă inserție intermediară din cauciuc | 47,6 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 42,5 mm |
| P | Distanță cale de rulare of rubber interliner to face side | 15 mm |
Factori de calcul
| f 0 | Factor de calcul | 14,8 |
Informații suplimentare
| Denumire rulment | RALE30-XL-NPP-FA106 | |
| Shore A | Hardness rubber interliner | 70 ° |
