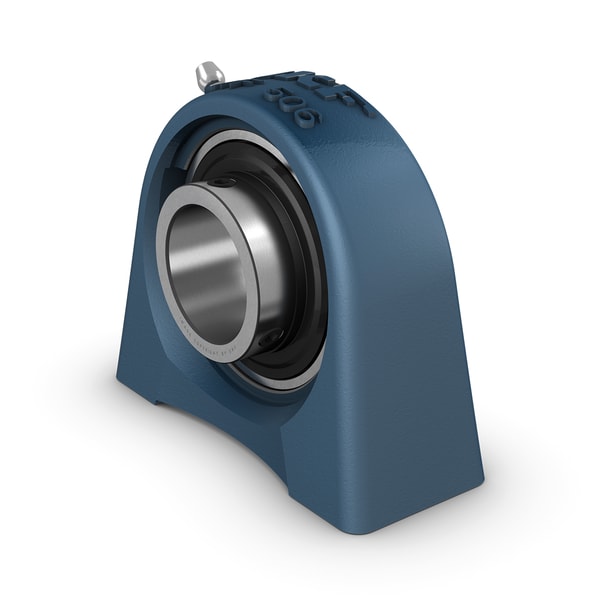

Fotografia produsului are caracter informativ
SYF35-TF+SKF
Date tehnice produs
SYF 35 TF - Unitate de rulment cu bile cu bloc de perne cu bază scurtă, cu inel interior extins și blocare cu șurub de setare, fontă
Unitate de rulment cu bile cu bloc de perne cu bază scurtă, cu inel interior extins și blocare cu șurub de setare, fontă. Unitățile de rulment cu bile cu bloc de perne (plummer) cu bază scurtă constau dintr-un rulment inserat montat într-o carcasă din fontă. Această variantă are filete pentru șuruburile de prindere și este potrivită pentru aplicații cu direcții de rotație atât constante, cât și alternative. Are un inel interior extins pe ambele părți și este blocat pe ax prin strângerea unui șurub de setare pe inelul interior, facilitând astfel montajul.
Diametru ax35 mmDiametru ax
Înălțime centru (bloc de perne)47.6 mmÎnălțime centru (bloc de perne)
Lățime totală carcasă45 mmLățime totală carcasă
Distanța între găurile pentru șuruburi82.6 mmDistanța între găurile pentru șuruburi
Lățime rulment, total42.9 mmLățime rulment, total
Clasificare de încărcare dinamică de bază25.5 kNClasificare de încărcare dinamică de bază
Prezentare produs
| Cod produs | SYF 35 TF |
|---|---|
| Tip produs | Unitate de rulment cu bile cu bloc de perne cu bază scurtă, cu inel interior extins și blocare cu șurub de setare, fontă |
| Marcă | SKF |
Dimensiuni
| Diametru ax | Diametru ax | 35 mm |
| Înălțime centru (bloc de perne) | Înălțime centru (bloc de perne) | 47.6 mm |
| Lățime totală carcasă | Lățime totală carcasă | 45 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 82.6 mm |
| Lățime rulment, total | Lățime rulment, total | 42.9 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 25.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 15.3 kN |
| Viteză limită | Viteză limită | 5300 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de perne, bază scurtă |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Filetat |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de setare |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Fără |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1.3 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 35 mm |
| d1 | Diametru umăr inel interior | ≈ 46.1 mm |
| A | Lățime bază | 45 mm |
| A1 | Lățime superioară | 27 mm |
| B | Lățime inel interior | 42.9 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 6 mm |
| H | Înălțimea centrului locului sferic | 47.6 mm |
| H2 | Înălțimea totală | 93 mm |
| J | Distanța între găurile pentru șuruburi | 82.6 mm |
| L | lungimea totală | 103 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 25.4 mm |
| RG | Filet carcasă pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 3 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametrul sferei capului fitingului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Filetul fitingului de grăsime | 1/4-28 SAE-LT |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 25.5 kN |
| C0 | Clasificare de încărcare statică de bază | 15.3 kN |
| Pu | limită de încărcare de oboseală | 0.655 kN |
| Viteză limită | Viteză limită | 5300 r/min |
Informații de montaj
| G | Filet pentru șuruburi de prindere | M10 |
| G1 | lungimea filetei | 15 mm |
| G2 | Șurub de setare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 4 N·m N·m |
