NKX15-Z-XL+INA

NKX15-Z-XL+INA

Date tehnice INA/Schaeffler

NKX15-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NKX..-Z, componentă axială, cu acțiune într-un singur sens, conform DIN 5429, cu capac de capăt, pentru lubrifiere cu unsoare

D24 mmDiametru exterior
C r12.100 NSarcină dinamică de bază, radială
C 0r12.700 NSarcină statică de bază, radială
n G9.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Etanșat pe o parte

Prezentare produs

Cod produsNKX15-Z-XL
Tip produsRulment combinat cu ace/axial cu bile
MarcăINA
Număr material Schaeffler0507475680000
Tip de bazăNKX15
Masa46.13 g
CAD disponibilDa
Date de calcul disponibileNu

Variantă tehnică și sufixe

Tip etanșareZRulment cu capac de capăt
ColivieStandard

Dimensiuni principale și date de performanță

F wDiametru interior15 mm
DDiametru exterior24 mm
CÎnălțime23 mm
C rSarcină dinamică de bază, radială12.100 N
C 0rSarcină statică de bază, radială12.700 N
C aSarcină dinamică de bază, axială10.500 N
C 0aSarcină statică de bază, axială16.800 N
C urLimită de sarcină la oboseală, radială2.360 N
C uaLimită de sarcină la oboseală, axială830 N
n GTurație limită9.500 1/min
≈mMasă46,13 g

Dimensiuni de montaj

d aDimensiune de montaj umăr arbore23,7 mm
r a maxRază maximă a degajării0,3 mm

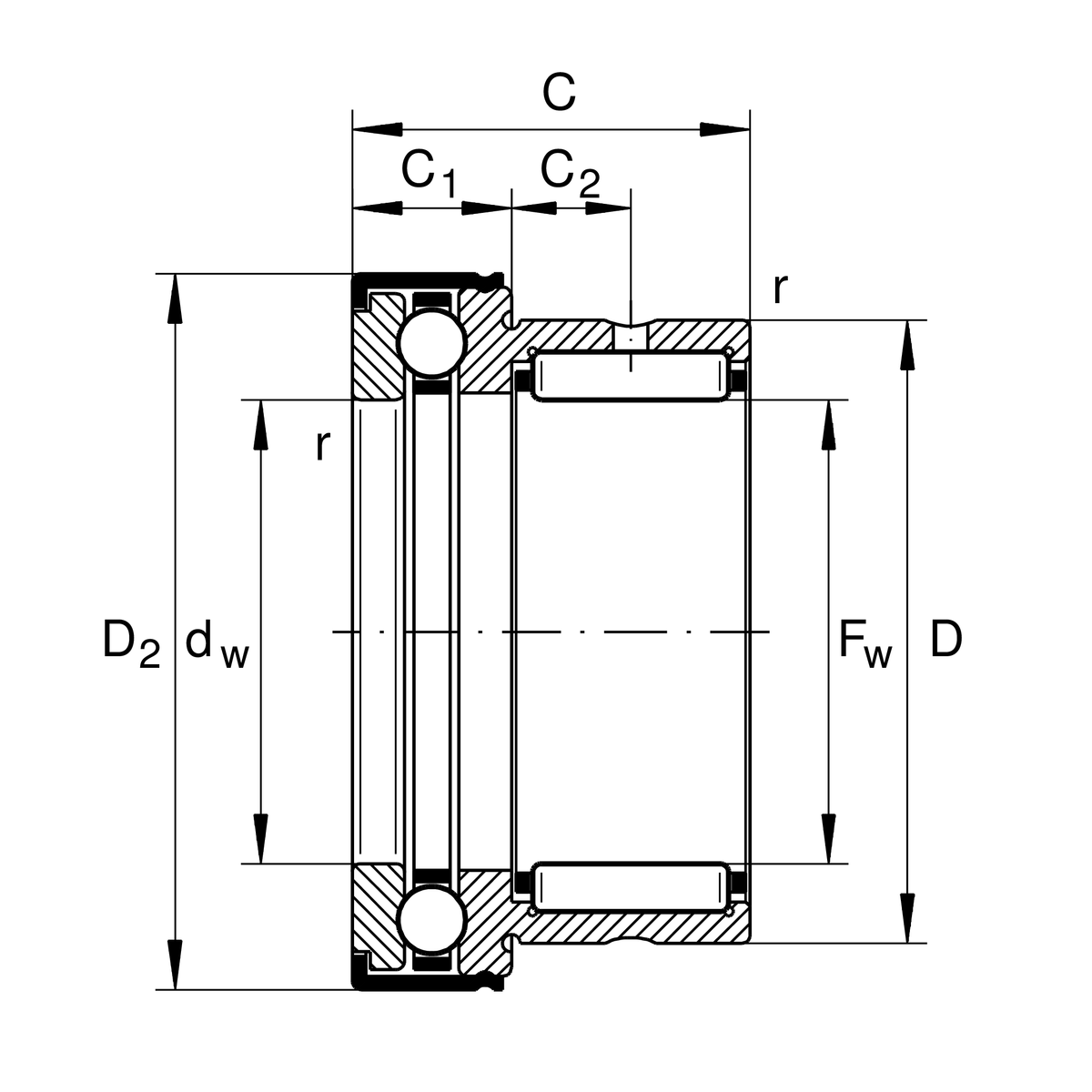

Dimensiuni detaliate

D 1 maxDiametru exterior maxim flanșă29,2 mm
D 2 maxDiametru exterior maxim flanșă29,2 mm
C 1Lățime componentă axială rulment9 mm
C 1Distanță până la orificiul de ungere6,5 mm
C 2Distanță până la orificiul de ungere6,5 mm
d wDiametru interior șaibă arbore15 mm
r minDimensiune minimă a teșiturii0,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C

Informații suplimentare

Inele interioare IR adecvateIR12X15X16-XL
