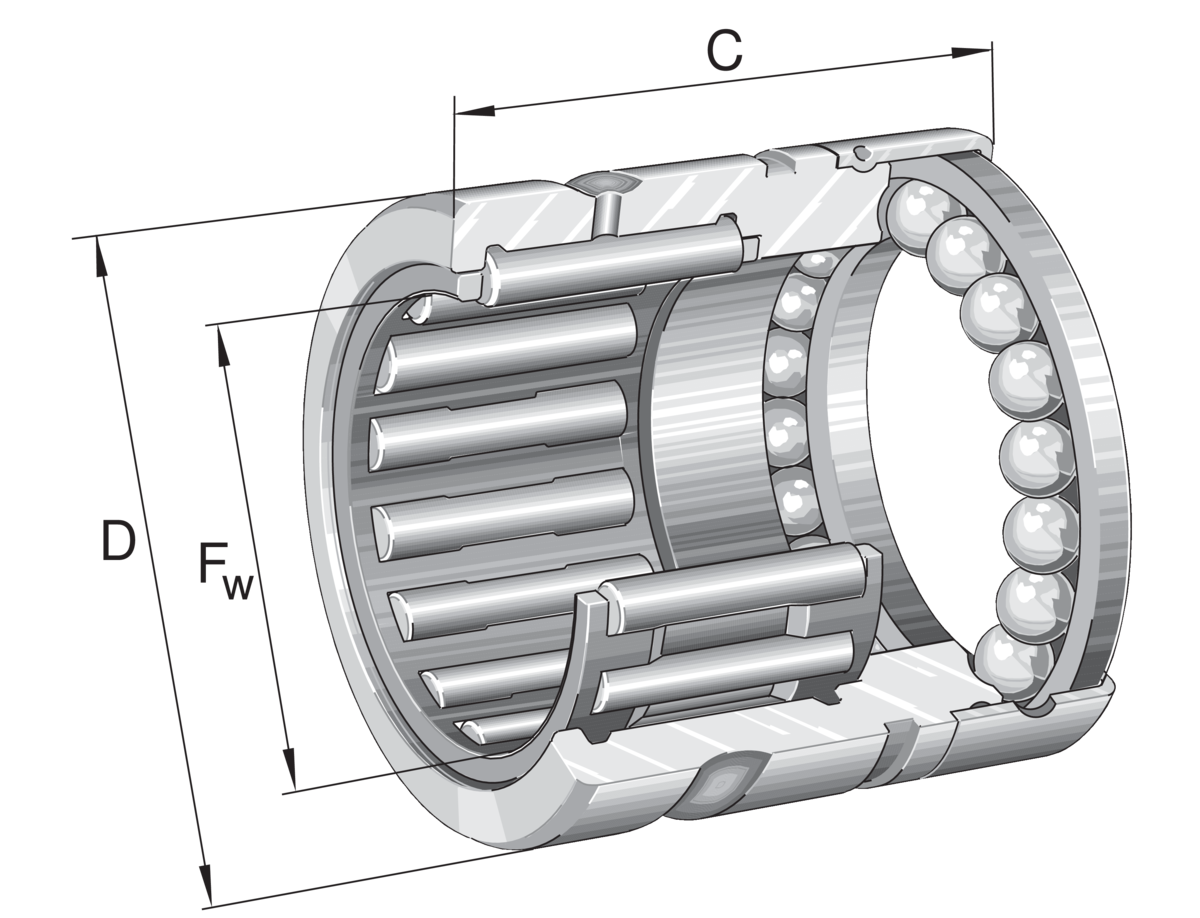

Fotografia produsului are caracter informativ

NX10-Z-XL+INA

Date tehnice INA/Schaeffler

NX10-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NX..-Z, cu acțiune într-un singur sens componentă axială, pentru lubrifiere cu unsoare

D19 mmDiametru exterior

C r5.000 NSarcină dinamică de bază, radială

C 0r3.700 NSarcină statică de bază, radială

n G11.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Etanșat pe o parte

Cod produs	NX10-Z-XL
Tip produs	Rulment combinat cu ace/axial cu bile
Marcă	INA
Număr material Schaeffler	0507791500000
Tip de bază	NX10
Masa	21.3 g
CAD disponibil	Da
Date de calcul disponibile	Nu

Tip etanșare	Z	Rulment cu capac de capăt
Colivie	Standard

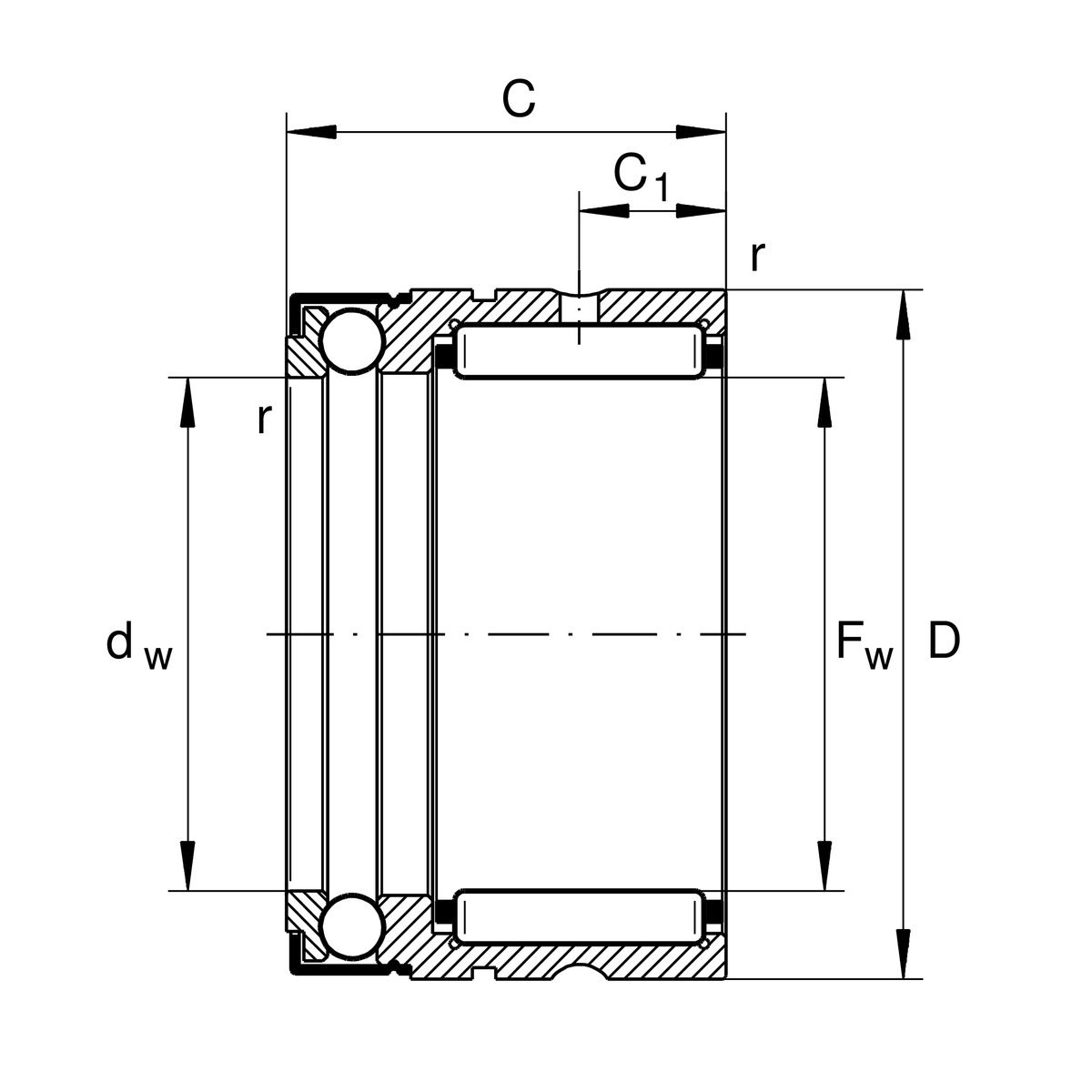

F w	Diametru interior	10 mm
D	Diametru exterior	19 mm
C	Înălțime	18 mm
C r	Sarcină dinamică de bază, radială	5.000 N
C 0r	Sarcină statică de bază, radială	3.700 N
C a	Sarcină dinamică de bază, axială	4.600 N
C 0a	Sarcină statică de bază, axială	7.200 N
C ur	Limită de sarcină la oboseală, radială	730 N
C ua	Limită de sarcină la oboseală, axială	330 N
n G	Turație limită	11.000 1/min
≈m	Masă	21,3 g

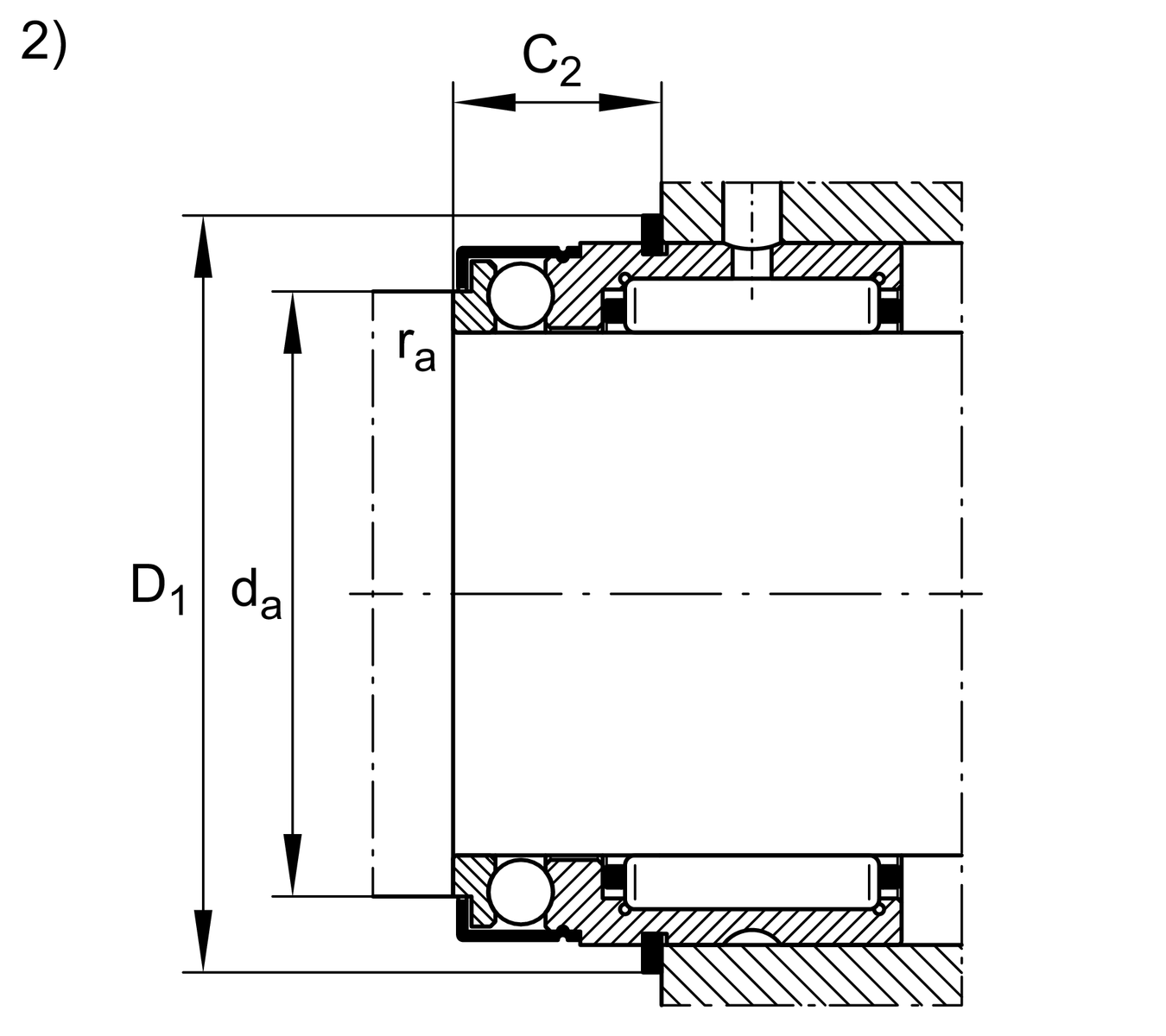

d a	Dimensiune de montaj umăr arbore	14,6 mm
r a max	Rază maximă a degajării	0,3 mm
D 1	Diametru de conectare inel elastic	21,9 mm
C 2	Lățime de conectare cu inel elastic	10 mm

C 1	Distanță până la orificiul de ungere	4,7 mm
C 2	Distanță până la orificiul de ungere	4,7 mm
d w	Diametru interior șaibă arbore	10 mm
r min	Dimensiune minimă a teșiturii	0,3 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

	Inele interioare IR adecvate	IR6X10X10-IS1-XL
	Inel elastic	WR19, SW19
