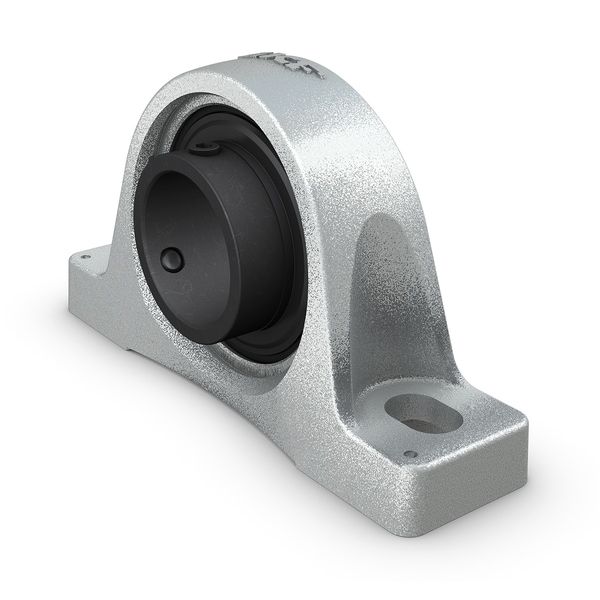

Fotografia produsului are caracter informativ
SY20-TF/VA201+SKF
Date tehnice produs
SY 20 TF/VA201 - Unitate de rulment cu bile în bloc de suport cu inel interior extins și blocare cu șurub de fixare, temperaturi ridicate, fontă, standarde ISO
Unitățile de rulment cu bile în bloc de suport cu inel interior extins și blocare cu șurub de fixare, temperaturi ridicate, fontă, standarde ISO. Unitățile de rulment în bloc de suport (plummer) constau dintr-un rulment inserat montat într-o carcasă din fontă care poate fi fixată pe o suprafață de suport. Această variantă este potrivită pentru aplicații la temperaturi ridicate și pentru direcții de rotație constante și alternative. Are un inel interior extins pe ambele părți și este blocat pe ax prin strângerea unui șurub de fixare pe inelul interior, facilitând astfel montajul.
Diametru șurub de fixare10 mmDiametru șurub de fixare
Diametru ax20 mmDiametru ax
Înălțime centru (bloc de suport)33.3 mmÎnălțime centru (bloc de suport)
Lățimea totală a carcasei32 mmLățimea totală a carcasei
Distanța între găurile pentru șuruburi97 mmDistanța între găurile pentru șuruburi
Lățimea rulmentului, total31 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | SY 20 TF/VA201 |
|---|---|
| Tip produs | Unitate de rulment cu bile în bloc de suport cu inel interior extins și blocare cu șurub de fixare, temperaturi ridicate, fontă, standarde ISO |
| Marca | SKF |
Dimensiuni
| Diametru șurub de fixare | Diametru șurub de fixare | 10 mm |
| Diametru ax | Diametru ax | 20 mm |
| Înălțime centru (bloc de suport) | Înălțime centru (bloc de suport) | 33.3 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 32 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 97 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 31 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 12.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 6.55 kN |
| Viteză limită | Viteză limită | 130 r/min |
| Temperatura maximă de funcționare | Temperatura maximă de funcționare | 250 °C |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de suport, bază normală |
| Numărul de găuri pentru șuruburi de fixare | Numărul de găuri pentru șuruburi de fixare | 2 |
| Tipul găurii pentru șuruburi de fixare | Tipul găurii pentru șuruburi de fixare | Simplă |
| Caracteristica de reținere, inel interior | Caracteristica de reținere, inel interior | Șuruburi de fixare |
| Tipul orificiului | Tipul orificiului | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru temperaturi ridicate |
| Acoperire | Acoperire | Carcasă acoperită cu zinc și rulment acoperit cu fosfat de mangan |
| Etanșare, rulment | Etanșare, rulment | Scut și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Non-contact |
| Etanșare, unitate | Etanșare, unitate | Fără |
| Lubrifiant | Lubrifiant | Lubrifiant solid |
| Orificiu de relubrifiere | Orificiu de relubrifiere | Fără |
| Fiting de grăsime | Fiting de grăsime | Fără |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.575 kg |
| Cod eClass | Cod eClass | 23-05-90-90 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru ax | 20 mm |
| d1 | Diametru umăr inel interior | ≈ 28.2 mm |
| A | Lățimea bazei | 32 mm |
| A1 | Lățimea superioară | 21 mm |
| B | Lățimea inelului interior | 31 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 4.5 mm |
| H | Înălțimea centrului locului sferic | 33.3 mm |
| H1 | Înălțimea treptei | 14 mm |
| H2 | Înălțimea totală | 64.5 mm |
| J | Distanța între șuruburile de fixare | 97 mm |
| J | Distanța minimă între șuruburile de fixare | min. 88 mm |
| J | Distanța maximă între șuruburile de fixare | max. 106 mm |
| L | Lățimea totală | 127 mm |
| N | Lățimea găurii pentru șurubul de fixare | 11.5 mm |
| N1 | lungimea găurii pentru șurubul de fixare | 20.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 18.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 12.7 kN |
| C0 | Capacitate de încărcare statică de bază | 6.55 kN |
| Viteză limită | Viteză limită | 130 r/min |
| T | Temperatura de funcționare | max. 250 °C °C |
Informații de montaj
| G2 | Șurub de fixare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
| G | Șuruburi de fixare, dimensiunea metrică recomandată | 10 mm |
| G | Șuruburi de fixare, dimensiunea în inch recomandată | 0.375 in in |
