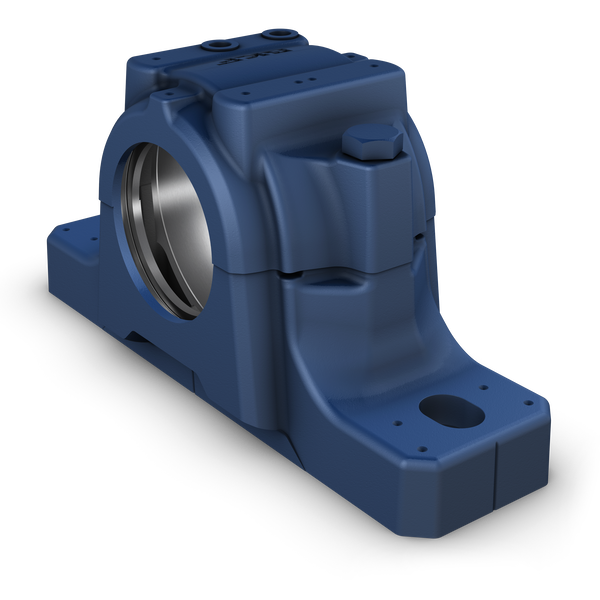

Fotografia produsului are caracter informativ
SNL510-608+SKF
Date tehnice produs
SNL 510-608 - Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele de bloc de plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și designuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametru loc de montare a rulmentului90 mmDiametru loc de montare a rulmentului
Lățime loc de montare a rulmentului41 mmLățime loc de montare a rulmentului
Înălțime centru (bloc pernă)60 mmÎnălțime centru (bloc pernă)
Distanța între găurile pentru șuruburi170 mmDistanța între găurile pentru șuruburi
Diametru șurub de prindere12 mmDiametru șurub de prindere
Tip carcasăBloc de plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 510-608 |
|---|---|
| Tip produs | Carcasă bloc de plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametru loc de montare a rulmentului | Diametru loc de montare a rulmentului | 90 mm |
| Lățime loc de montare a rulmentului | Lățime loc de montare a rulmentului | 41 mm |
| Înălțime centru (bloc pernă) | Înălțime centru (bloc pernă) | 60 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 170 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de plummer/pernă |
| Configurație carcasă | Configurație carcasă | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt ax |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime |
Logistică
| Greutate netă produs | Greutate netă produs | 3.42 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametru loc de montare a rulmentului | 90 mm |
| clasă de toleranță a diametrului locului de montare a rulmentului | clasă de toleranță a diametrului locului de montare a rulmentului | G7 |
| Ca | Lățime loc de montare a rulmentului | 41 mm |
| H1 | Înălțime centru loc de montare a rulmentului | 60 mm |
| Db | Diametru orificiu | 62 mm |
| A | Lățime totală | 90 mm |
| A1 | Lățime picior | 60 mm |
| G1 | Filet orificii de relubrifiere | 1/8-27 NPSF |
| H | Înălțime totală | 113 mm |
| H2 | Înălțime picior | 25 mm |
| L | lungime totală | 205 mm |
| J | Distanța între șuruburile de prindere | 170 mm |
| N | Lungimea orificiului pentru șurub de prindere | 20 mm |
| N1 | Lățimea orificiului pentru șurub de prindere | 15 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 65 mm |
| A4 | Lățimea canelurii de etanșare | 5 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 9 mm |
| A6 | Lățimea la diametrul orificiului | 12 mm |
| Dc | Diametru canelură de etanșare | 70.5 mm |
| J6 | Distanța între pini de ghidare | 188 mm |
| J7 | Offset axial al pinilor de ghidare | 22 mm |
| N4 | Diametru pini de ghidare | max. 6 mm |
Date de calcul
| P0° | Încărcare de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 170 kN |
| P55° | Încărcare de rupere la un unghi de încărcare de 55° | 265 kN |
| P90° | Încărcare de rupere la un unghi de încărcare de 90° | 155 kN |
| P120° | Încărcare de rupere la un unghi de încărcare de 120° | 120 kN |
| P150° | Încărcare de rupere la un unghi de încărcare de 150° | 110 kN |
| P180° | Încărcare de rupere la un unghi de încărcare de 180° | 130 kN |
| Pa | Încărcare de rupere, axială | 85 kN |
| Q120° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 150 kN |
| Q150° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 85 kN |
| Q180° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 75 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametru recomandat pentru șuruburile de prindere | 12 mm |
| Cuplu de strângere recomandat pentru șuruburile de prindere | Cuplu de strângere recomandat pentru șuruburile de prindere | 80 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M10x55 |
| Cuplu de strângere pentru șuruburile de cap | Cuplu de strângere pentru șuruburile de cap | 50 N·m N·m |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 45 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 70 g g |
Produse incluse
| Fiting de grăsime | Fiting de grăsime | AH 1/8-27 PTF |
