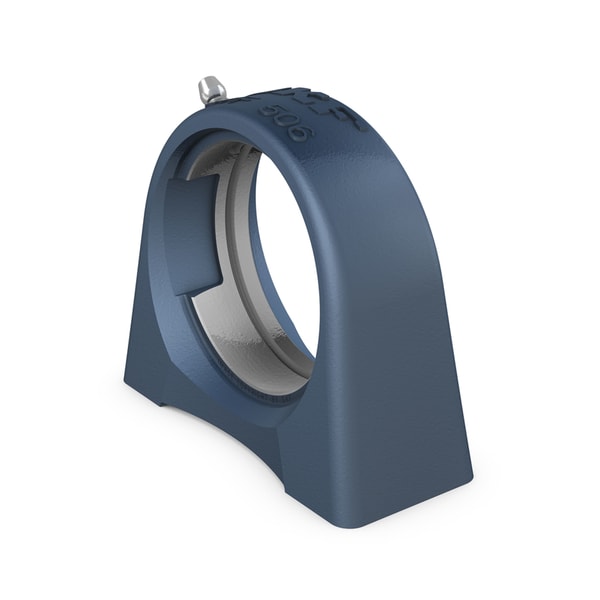

Fotografia produsului are caracter informativ
SYF506+SKF
Date tehnice produs
SYF 506 - Carcasă de bloc de suport cu bază scurtă pentru rulmenți inserabili, fontă
Carcasă de bloc de suport cu bază scurtă pentru rulmenți inserabili, fontă. Carcasele de bloc de suport cu bază scurtă sunt concepute pentru a acomoda un rulment inserabil. Acestea sunt rezistente, rigide și rentabile, fiind potrivite pentru cele mai multe aplicații. Carcasele au filete pentru șuruburi de prindere, astfel încât să poată fi fixate direct pe o suprafață de suport.
Diametru de șezut sferic62 mmDiametru de șezut sferic
Înălțimea centrului (bloc de suport)42.9 mmÎnălțimea centrului (bloc de suport)
Lățimea totală a carcasei40 mmLățimea totală a carcasei
Distanța centrală între găurile pentru șuruburi76.2 mmDistanța centrală între găurile pentru șuruburi
Tipul carcaseiBloc de suport, bază scurtăTipul carcasei
Numărul de găuri pentru șuruburi de prindere2Numărul de găuri pentru șuruburi de prindere
Prezentare produs
| Cod produs | SYF 506 |
|---|---|
| Tip produs | Carcasă de bloc de suport cu bază scurtă pentru rulmenți inserabili, fontă |
| Marca | SKF |
Dimensiuni
| Diametru de șezut sferic | Diametru de șezut sferic | 62 mm |
| Înălțimea centrului (bloc de suport) | Înălțimea centrului (bloc de suport) | 42.9 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 40 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 76.2 mm |
Proprietăți
| Tipul carcasei | Tipul carcasei | Bloc de suport, bază scurtă |
| Numărul de găuri pentru șuruburi de prindere | Numărul de găuri pentru șuruburi de prindere | 2 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Filetat |
| Material, carcasă | Material, carcasă | Fontă |
| Acoperire | Acoperire | Fără |
| Găură de relubrificare | Găură de relubrificare | Cu |
| Racord pentru lubrifiant | Racord pentru lubrifiant | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.678 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| Da | Diametru de șezut sferic | 62 mm |
| A | Lățimea bazei | 40 mm |
| A1 | Lățimea superioară | 25 mm |
| H | Înălțimea centrului de șezut sferic | 42.9 mm |
| H2 | Înălțimea totală | 82 mm |
| J | Distanța între șuruburile de prindere | 76.2 mm |
| L | lungimea totală | 98 mm |
| RG | Filetul carcasei pentru racordul de lubrifiant | 1/4-28 UNF |
| R1 | Poziția axială a filetului carcasei | 3 mm |
| Rα | Poziția unghiulară a filetului carcasei | 45 ° ° |
| DN | Diametru sferă cap racord lubrifiant | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru racordul de lubrifiant | 7 mm |
| GN | Filetul racordului de lubrifiant | 1/4-28 SAE-LT |
Informații de montaj
| G | Filetul carcasei pentru șuruburile de prindere | M10 |
| G1 | lungimea filetului | 15 mm |
