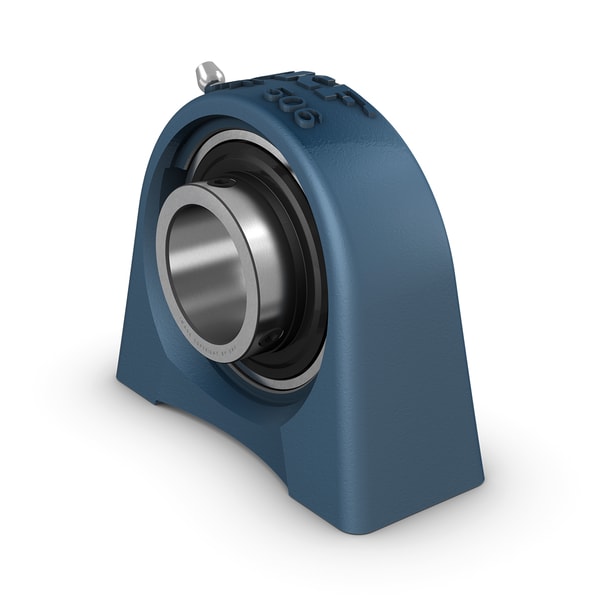

Fotografia produsului are caracter informativ
SYF30-TF+SKF
Date tehnice produs
SYF 30 TF - Unitate de rulment cu bile cu bloc de perne cu bază scurtă, cu inel interior extins și blocare cu șurub de fixare, fontă
Unitatea de rulment cu bile cu bloc de perne cu bază scurtă, cu inel interior extins și blocare cu șurub de fixare, fontă. Unitățile de rulment cu bile cu bloc de perne (plummer) cu bază scurtă constau dintr-un rulment inserat montat într-o carcasă din fontă. Această variantă are filete pentru șuruburile de prindere și este potrivită pentru aplicații cu direcții de rotație atât constante, cât și alternative. Are un inel interior extins pe ambele părți și este blocat pe ax prin strângerea unui șurub de fixare pe inelul interior, facilitând astfel montajul.
Diametru ax30 mmDiametru ax
Înălțime centru (bloc de perne)42.9 mmÎnălțime centru (bloc de perne)
Lățime totală carcasă40 mmLățime totală carcasă
Distanta centrala între găurile pentru șuruburi76.2 mmDistanta centrala între găurile pentru șuruburi
Lățime rulment, total38.1 mmLățime rulment, total
Clasificare de încărcare dinamică de bază19.5 kNClasificare de încărcare dinamică de bază
Prezentare produs
| Cod produs | SYF 30 TF |
|---|---|
| Tip produs | Unitate de rulment cu bile cu bloc de perne cu bază scurtă, cu inel interior extins și blocare cu șurub de fixare, fontă |
| Marcă | SKF |
Dimensiuni
| Diametru ax | Diametru ax | 30 mm |
| Înălțime centru (bloc de perne) | Înălțime centru (bloc de perne) | 42.9 mm |
| Lățime totală carcasă | Lățime totală carcasă | 40 mm |
| Distanta centrala între găurile pentru șuruburi | Distanta centrala între găurile pentru șuruburi | 76.2 mm |
| Lățime rulment, total | Lățime rulment, total | 38.1 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 19.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 11.2 kN |
| Viteză limită | Viteză limită | 6300 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de perne, bază scurtă |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Filetat |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip gaură | Tip gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Fără |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 1 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 30 mm |
| d1 | Diametru umăr inel interior | ≈ 39.7 mm |
| A | Lățime bază | 40 mm |
| A1 | Lățime superioară | 25 mm |
| B | Lățime inel interior | 38.1 mm |
| B4 | Distanta de la fața laterală a dispozitivului de blocare la centrul filetei | 5 mm |
| H | Înălțimea centrului locului sferic | 42.9 mm |
| H2 | Înălțimea totală | 82 mm |
| J | Distanta centrala între găurile pentru șuruburi | 76.2 mm |
| L | lungimea totală | 98 mm |
| s1 | Distanta de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 22.2 mm |
| RG | Filet carcasă pentru fittingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 3 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametru sferă cap de fitting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fittingul de grăsime | 7 mm |
| GN | Filet fitting de grăsime | 1/4-28 SAE-LT |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 19.5 kN |
| C0 | Clasificare de încărcare statică de bază | 11.2 kN |
| Pu | limită de încărcare pentru oboseală | 0.475 kN |
| Viteză limită | Viteză limită | 6300 r/min |
Informații de montaj
| G | Filet pentru șuruburi de prindere | M10 |
| G1 | lungimea filetei | 15 mm |
| G2 | Șurub de fixare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 4 N·m N·m |
