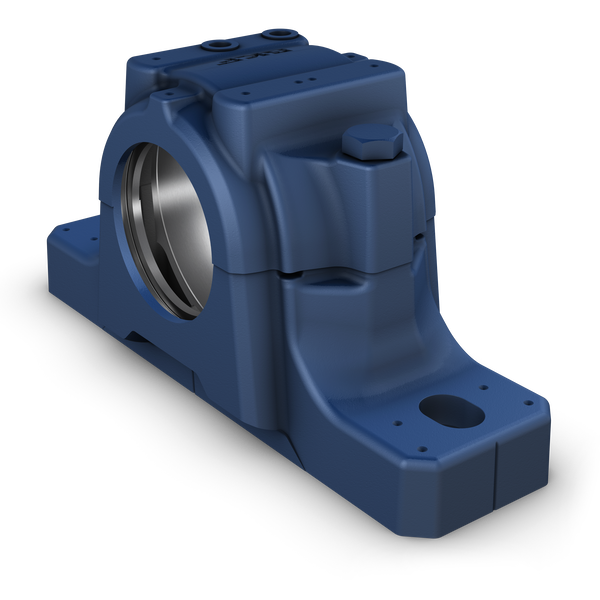

Fotografia produsului are caracter informativ
SNL511-609+SKF
Date tehnice produs
SNL 511-609 - Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele bloc plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu mai puțin necesar de întreținere. Sunt disponibile diferite variante de carcasă și designuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametru suport rulment100 mmDiametru suport rulment
Lățime suport rulment44 mmLățime suport rulment
Înălțime centru (bloc pernă)70 mmÎnălțime centru (bloc pernă)
Distanța centrală între găurile pentru șuruburi210 mmDistanța centrală între găurile pentru șuruburi
Diametru șurub de prindere16 mmDiametru șurub de prindere
Tip carcasăBloc plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 511-609 |
|---|---|
| Tip produs | Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametru suport rulment | Diametru suport rulment | 100 mm |
| Lățime suport rulment | Lățime suport rulment | 44 mm |
| Înălțime centru (bloc pernă) | Înălțime centru (bloc pernă) | 70 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 210 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 16 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc plummer/pernă |
| Configurație carcasă | Configurație carcasă | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt ax |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime |
Logistică
| Greutate netă produs | Greutate netă produs | 4.71 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametru suport rulment | 100 mm |
| clasă de toleranță a diametrului suportului rulment | clasă de toleranță a diametrului suportului rulment | G7 |
| Ca | Lățime suport rulment | 44 mm |
| H1 | Înălțime centru suport rulment | 70 mm |
| Db | Diametru orificiu | 67 mm |
| A | Lățime totală | 95 mm |
| A1 | Lățime picior | 70 mm |
| G1 | Filet găuri de relubrifiere | 1/8-27 NPSF |
| H | Înălțime totală | 127 mm |
| H2 | Înălțime picior | 28 mm |
| L | lungime totală | 255 mm |
| J | Distanța între șuruburile de prindere | 210 mm |
| N | Lungimea orificiului pentru șurub de prindere | 24 mm |
| N1 | Lățimea orificiului pentru șurub de prindere | 18 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 70 mm |
| A4 | Lățimea canelurii de etanșare | 5 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 9 mm |
| A6 | Lățimea la diametrul orificiului | 12 mm |
| Dc | Diametru canelură de etanșare | 75.5 mm |
| J6 | Distanța între pini de ghidare | 234 mm |
| J7 | Offset axial al pinilor de ghidare | 24.5 mm |
| N4 | Diametru pini de ghidare | max. 8 mm |
Date de calcul
| P0° | Încărcare de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 190 kN |
| P55° | Încărcare de rupere la un unghi de încărcare de 55° | 275 kN |
| P90° | Încărcare de rupere la un unghi de încărcare de 90° | 170 kN |
| P120° | Încărcare de rupere la un unghi de încărcare de 120° | 125 kN |
| P150° | Încărcare de rupere la un unghi de încărcare de 150° | 115 kN |
| P180° | Încărcare de rupere la un unghi de încărcare de 180° | 140 kN |
| Pa | Încărcare de rupere, axială | 90 kN |
| Q120° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 220 kN |
| Q150° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 125 kN |
| Q180° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 110 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametru recomandat pentru șuruburile de prindere | 16 mm |
| Cuplu de strângere recomandat pentru șuruburile de prindere | Cuplu de strângere recomandat pentru șuruburile de prindere | 200 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M12x60 |
| Cuplu de strângere pentru șuruburile de cap | Cuplu de strângere pentru șuruburile de cap | 80 N·m N·m |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 55 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 90 g g |
Produse incluse
| Racord de grăsime | Racord de grăsime | AH 1/8-27 PTF |
