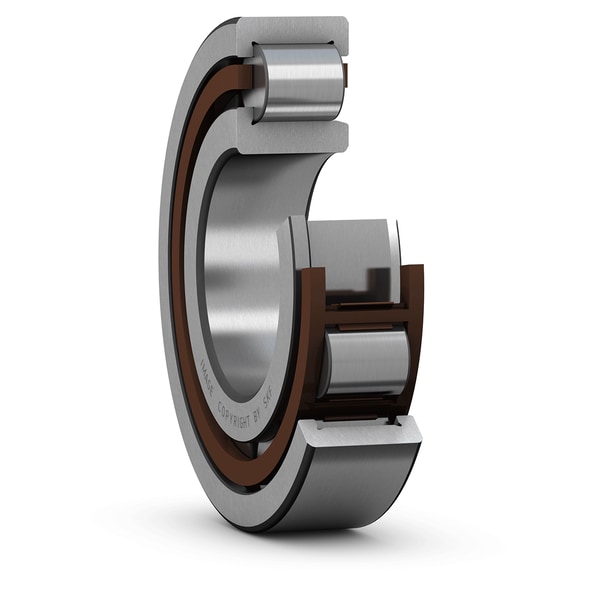

Fotografia produsului are caracter informativ
NJ224-ECP+SKF
Date tehnice produs
NJ 224 ECP - Rulment cu role cilindrice cu un singur rând, design NJ
Rulment cu role cilindrice cu un singur rând, design NJ Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și una pe inelul interior, rulmenții cu design NJ pot acomoda deplasarea axială într-o direcție. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbul componentelor rulmentului.
Diametru interior120 mmDiametru interior
Diametru exterior215 mmDiametru exterior
Lățime40 mmLățime
Clasificare de încărcare dinamică de bază390 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază430 kNClasificare de încărcare statică de bază
Viteză de referință3400 r/minViteză de referință
Prezentare produs
| Cod produs | NJ 224 ECP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NJ |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 120 mm |
| Diametru exterior | Diametru exterior | 215 mm |
| Lățime | Lățime | 40 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 390 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 430 kN |
| Viteză de referință | Viteză de referință | 3400 r/min |
| Viteză limită | Viteză limită | 3600 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Într-o direcție |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de interior | Tip de interior | Cilindric |
| Colivie | Colivie | Nun-metalic |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 1 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 21.1 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 5.86 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 120 mm |
| D | Diametru exterior | 215 mm |
| B | Lățime | 40 mm |
| d1 | Diametru umăr inel interior | ≈ 153 mm |
| D1 | Diametru umăr inel exterior | ≈ 186.83 mm |
| F | Diametru cale inel interior | 143.5 mm |
| r1,2 | Dimensiune chamfer | min. 2.1 mm |
| r3,4 | Dimensiune chamfer | min. 2.1 mm |
| s | Deplasare axială permisibilă | max. 1.9 mm |
Dimensiuni de sprijin
| da | Diametru manșon spacer | min. 132 mm |
| da | Diametru manșon spacer | max. 140 mm |
| db | Diametru sprijin arbore | min. 156 mm |
| Da | Diametru sprijin carcasă | max. 201.6 mm |
| ra | Raza fillet | max. 2 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 390 kN |
| C0 | Clasificare de încărcare statică de bază | 430 kN |
| Pu | Limită de încărcare de oboseală | 49 kN |
| Viteză de referință | Viteză de referință | 3400 r/min |
| Viteză limită | Viteză limită | 3600 r/min |
| kr | Factor minim de încărcare | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
Produse asociate
| Inel unghiular | Inel unghiular | HJ 224 EC |
