PCF35-XL+INA
Date tehnice INA/Schaeffler
PCF35-XL - Unitate de lagăr cu flanșă
Unități de lagăr PCF, unități de lagăr cu flanșă în patru șuruburi, fontă, colier excentric de blocare, etanșări P
d35 mmDiametru interior
C r27.500 NSarcină dinamică de bază, radială
C 0r15.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PCF35-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008319130000 |
| Tip de bază | PCF35 |
| Cod BearingX | PCF35-XL |
| Masa | 1.35 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

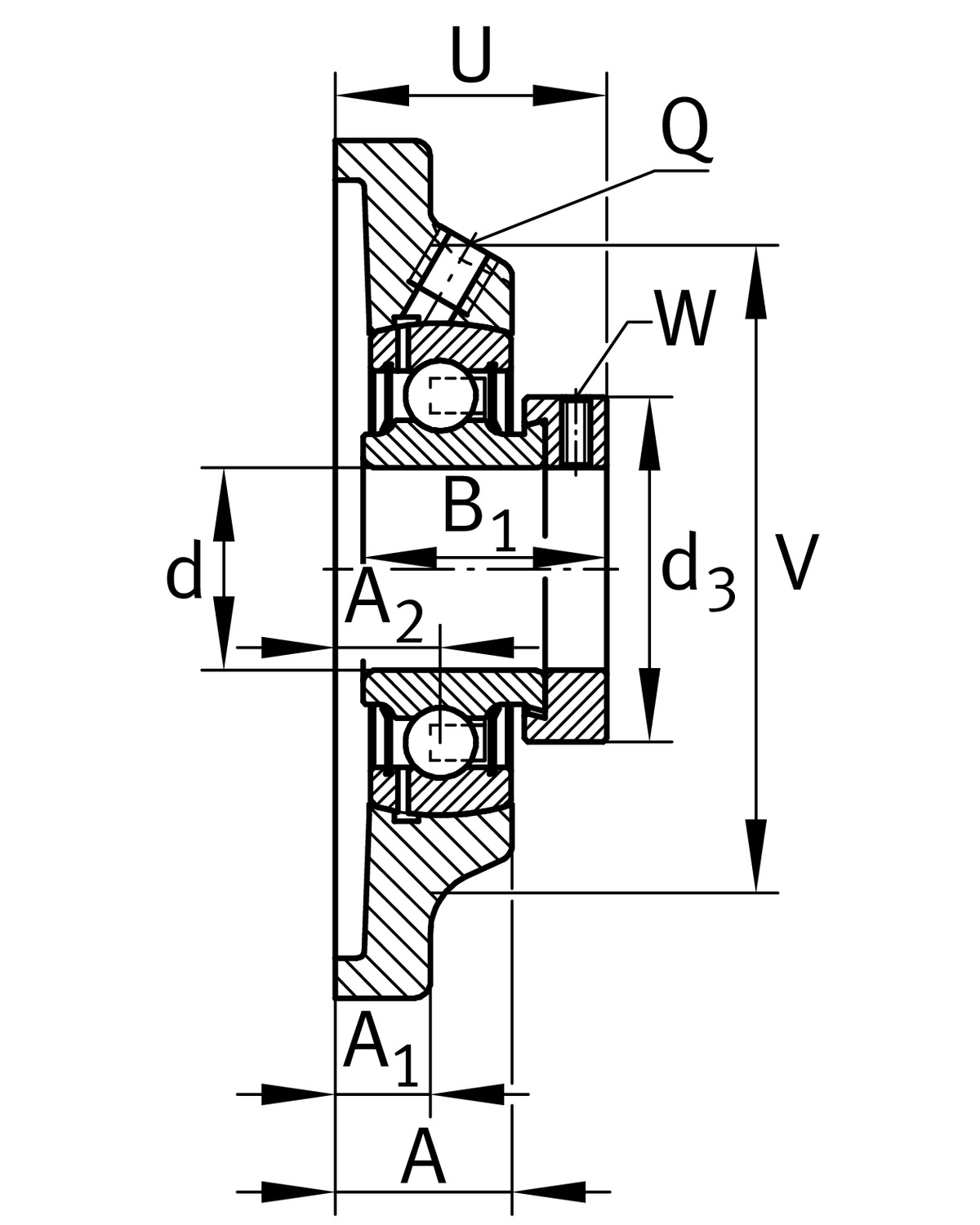

Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| L | Lățime flanșă | 118 mm |
| U | Înălțime totală unitate | 45 mm |
| C r | Sarcină dinamică de bază, radială | 27.500 N |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| C ur | Limită de sarcină la oboseală, radială | 650 N |
| ≈m | Masă | 1,35 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 92 mm |
| N | Alezaj de fixare | 14 mm |
| n | Număr de orificii de înșurubare | 4 |
Dimensiuni detaliate
| A | Înălțime carcasă | 25 mm |
| A 1 | Grosime flanșă | 12,5 mm |
| A 2 | Distanță cale de rulare | 15,5 mm |
| V | Diametru umăr carcasă | 100 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior dispozitiv de blocare | 55 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | CF07 | |
| Denumire rulment | GRAE35-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
