RCJT30-XL-N+INA

Date tehnice INA/Schaeffler

RCJT30-XL-N - Unitate de lagăr cu flanșă

Unități de lagăr RCJT, unități de lagăr cu flanșă în două șuruburi, fontă, colier excentric de blocare, etanșări R

d30 mmDiametru interior

C r20.700 NSarcină dinamică de bază, radială

C 0r11.300 NSarcină statică de bază, radială

Groove	N	Carcasă din fontă cu canal degajat pentru capace de capăt
Material	GG	Fontă cenușie

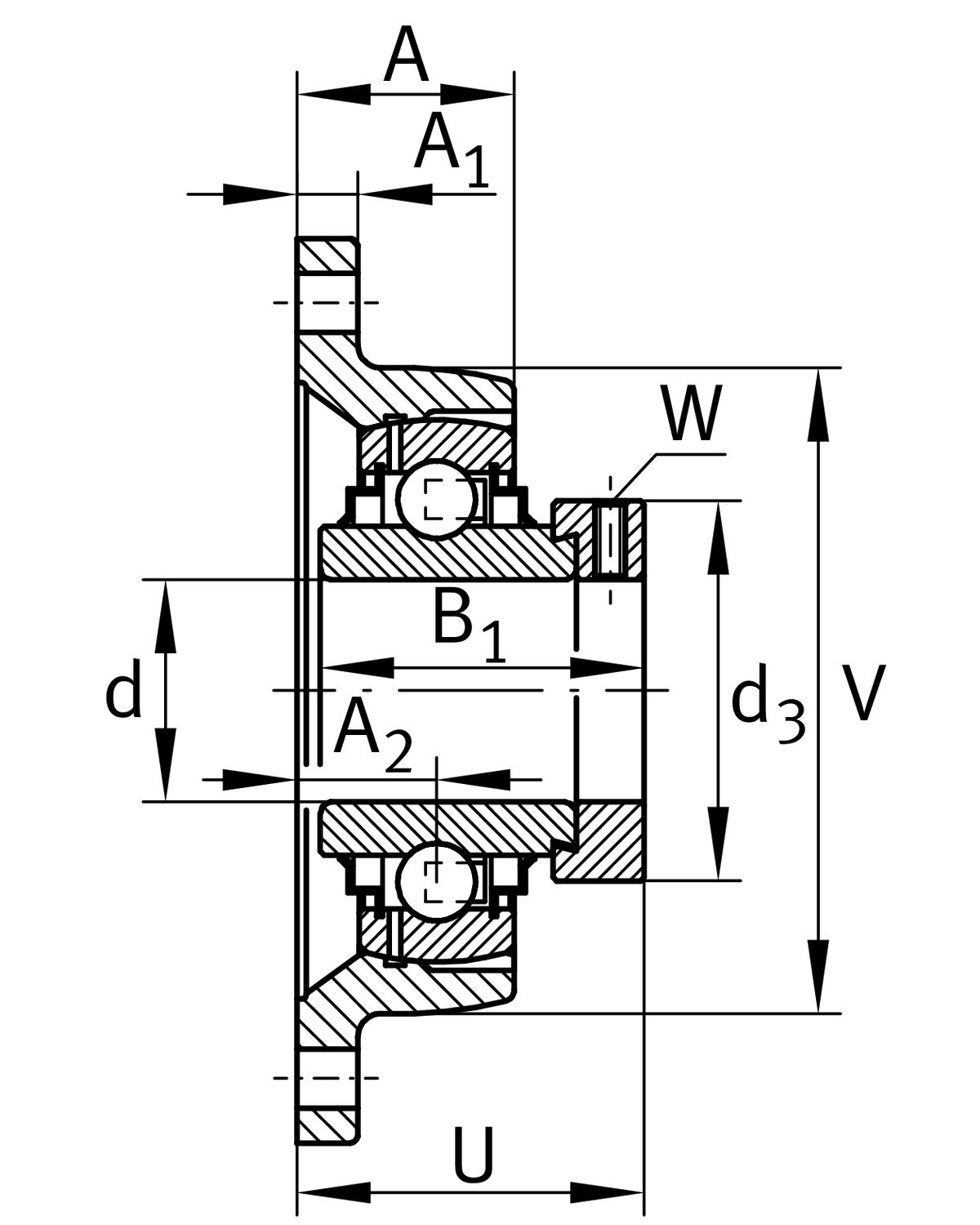

d	Diametru interior	30 mm
L	Lățime flanșă	80 mm
H	Înălțime flanșă	142 mm
U	Înălțime totală unitate	50,2 mm
C r	Sarcină dinamică de bază, radială	20.700 N
C 0r	Sarcină statică de bază, radială	11.300 N
C ur	Limită de sarcină la oboseală, radială	530 N
≈m	Masă	0,9 kg

J	Distanță alezaje de fixare	116,5 mm
N	Alezaj de fixare	11,5 mm
n	Număr de orificii de înșurubare	2
W	Lățime of flats	4 mm

A	Înălțime carcasă	31 mm
A 1	Grosime flanșă	12 mm
A 2	Distanță cale de rulare	20 mm
B 1	Lățime totală colier de blocare	48,5 mm
V	Diametru umăr carcasă	80 mm
Q	Filet racord pentru ungere	M6
d 3	Diametru exterior colier de blocare	44 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
