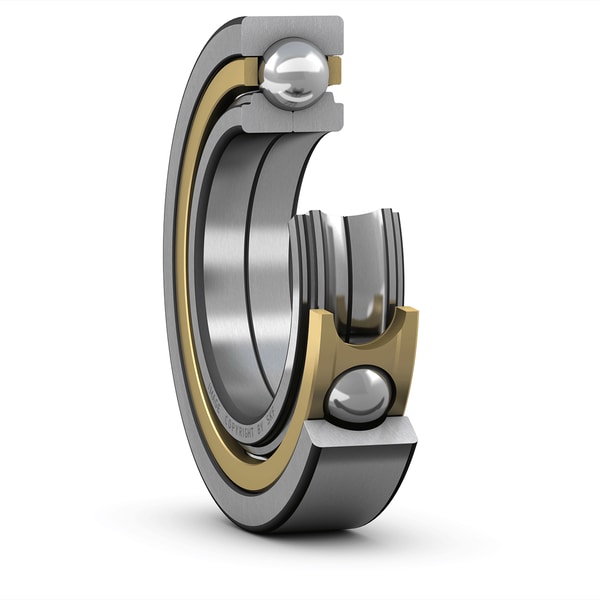

Fotografia produsului are caracter informativ
QJ216-MA+SKF
Date tehnice produs
QJ 216 MA - Rulment cu bile cu contact în patru puncte
Rulment cu bile cu contact în patru puncte Rulmenții cu bile cu contact în patru puncte pot suporta sarcini axiale mari în ambele direcții și sarcini radiale mici. Aceștia pot funcționa la viteze foarte mari și sunt mai potriviți decât rulmenții cu caneluri adânci pentru susținerea forțelor axiale mari. Inelul exterior, cu asamblare de bile și carcasă, poate fi montat separat de cele două jumătăți ale inelului interior.
Diametru interior80 mmDiametru interior
Diametru exterior140 mmDiametru exterior
Lățime26 mmLățime
Unghi de contact35 °Unghi de contact
Capacitate de încărcare dinamică de bază146 kNCapacitate de încărcare dinamică de bază
Capacitate de încărcare statică de bază156 kNCapacitate de încărcare statică de bază
Prezentare produs
| Cod produs | QJ 216 MA |
|---|---|
| Tip produs | Rulment cu bile cu contact în patru puncte |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 80 mm |
| Diametru exterior | Diametru exterior | 140 mm |
| Lățime | Lățime | 26 mm |
| Unghi de contact | Unghi de contact | 35 ° |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 146 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 156 kN |
| Viteză limită | Viteză limită | 8000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Tip contact | Tip contact | Contact în patru puncte |
| Număr de rânduri | Număr de rânduri | 1 |
| Caracteristică de localizare, inel exterior rulment | Caracteristică de localizare, inel exterior rulment | Fără |
| Tip inel | Tip inel | Inel interior în două piese și inel exterior în o singură piesă |
| Carcasă | Carcasă | Brass prelucrat |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Rulment universal potrivit | Rulment universal potrivit | Nu |
| Joc intern axial | Joc intern axial | CN |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 6.4 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 1.78 kg |
| Cod eClass | Cod eClass | 23-05-08-05 |
| Cod UNSPSC | Cod UNSPSC | 31171538 |
Dimensiuni
| d | Diametru interior | 80 mm |
| D | Diametru exterior | 140 mm |
| B | Lățime | 26 mm |
| d1 | Diametru umăr inel interior | ≈ 95.3 mm |
| D1 | Diametru umăr inel exterior/ diametru interior washer carcasă | ≈ 120 mm |
| a | Distanța punctului de presiune | 77 mm |
| r1,2 | Dimensiunea fazei inel interior | min. 2 mm |
Dimensiuni de sprijin
| da | Diametru sprijin arbore | min. 91 mm |
| Da | Diametru sprijin carcasă | max. 130 mm |
| ra | Raza de fillet | max. 2 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Capacitate de încărcare dinamică de bază | 146 kN |
| C0 | Capacitate de încărcare statică de bază | 156 kN |
| Pu | limită de încărcare pentru oboseală | 6.4 kN |
| Viteză limită | Viteză limită | 8000 r/min |
| A | Factor de calcul | 0.06 |
| e | Valoare limită | 0.95 |
| X | Factor de calcul | 0.6 |
| Y0 | Factor de calcul | 0.58 |
| Y1 | Factor de calcul | 0.66 |
| Y2 | Factor de calcul | 1.1 |
