RCJTZ35-XL+INA
Date tehnice INA/Schaeffler
RCJTZ35-XL - Unitate de lagăr cu flanșă
Unități de lagăr RCJTZ, unități de lagăr cu flanșă în două șuruburi, fontă, umăr de centrare, colier excentric de blocare, etanșări R
d35 mmDiametru interior
C r25.500 NSarcină dinamică de bază, radială
C 0r15.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | RCJTZ35-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008316970000 |
| Tip de bază | RCJTZ35 |
| Cod BearingX | RCJTZ35-XL |
| Masa | 1.27 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

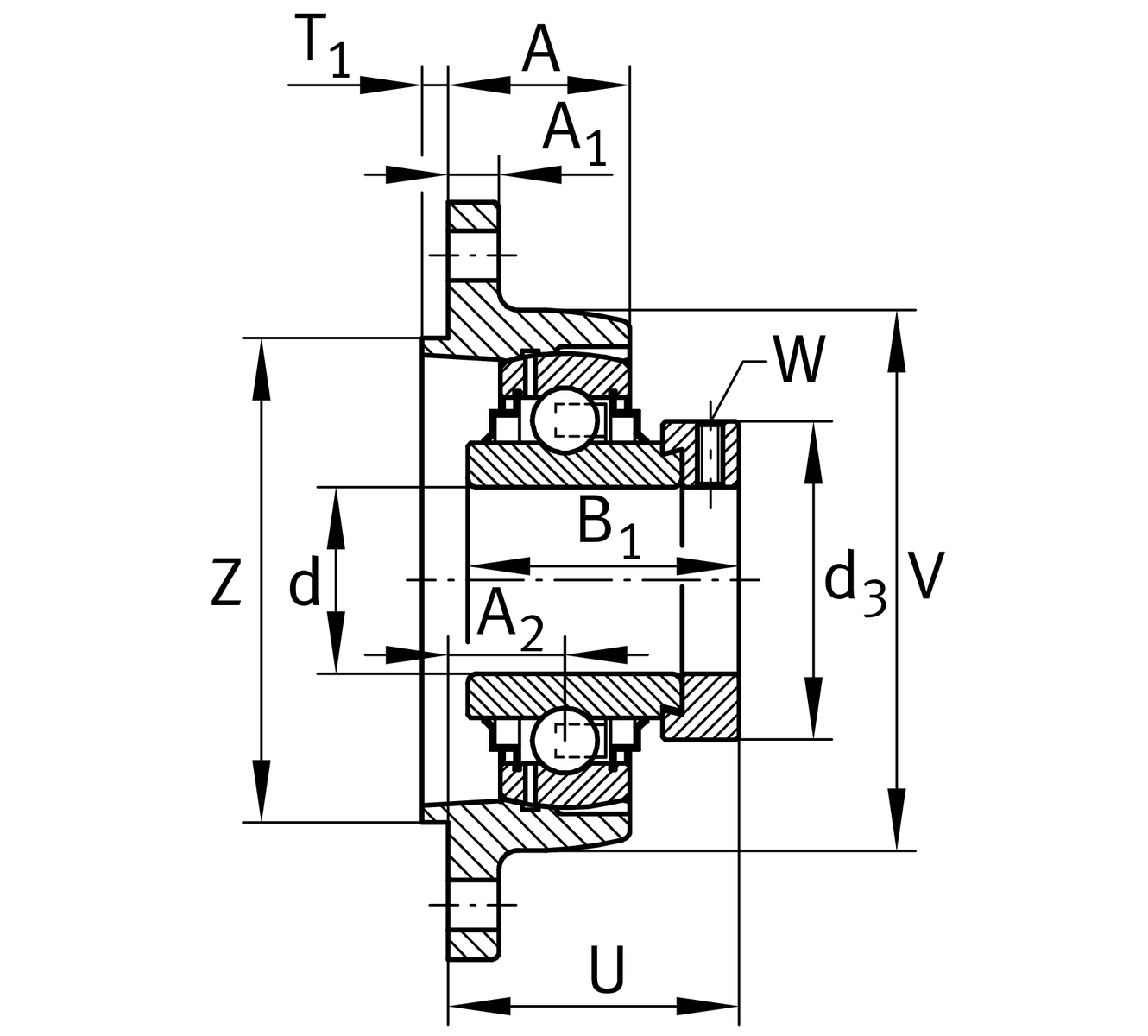

Dimensiuni principale și date de performanță
| d | Diametru interior | 35 mm |
| L | Lățime flanșă | 94 mm |
| H | Înălțime flanșă | 155 mm |
| U | Înălțime totală unitate | 49,5 mm |
| C r | Sarcină dinamică de bază, radială | 25.500 N |
| C 0r | Sarcină statică de bază, radială | 15.300 N |
| C ur | Limită de sarcină la oboseală, radială | 800 N |
| ≈m | Masă | 1,27 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 130 mm |
| N | Alezaj de fixare | 14 mm |
| T 1 | Înălțime umăr de centrare | 4 mm |
| Z | Diametru umăr de centrare | 90 mm |
| Diametru degajare umăr de centrare | h8 | |
| W | Lățime across flats | 5 mm |
| n | Număr de orificii de înșurubare | 2 |
Dimensiuni detaliate
| A | Înălțime carcasă | 28,5 mm |
| A 1 | Grosime flanșă | 12,5 mm |
| A 2 | Distanță cale de rulare | 17 mm |
| B 1 | Lățime totală colier de blocare | 51,3 mm |
| V | Diametru umăr carcasă | 94 mm |
| Q | Filet racord pentru ungere | M6 |
| d 3 | Diametru exterior colier excentric de blocare | 55 mm |
Informații suplimentare
| Carcasă | CJTZ07 | |
| Denumire rulment | GE35-XL-KRR-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
