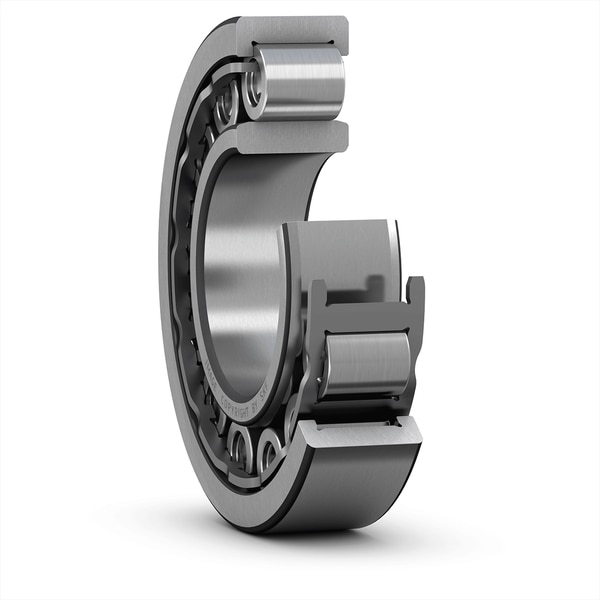

Fotografia produsului are caracter informativ
NU317-ECJ+SKF
Date tehnice produs
NU 317 ECJ - Rulment cu role cilindrice cu un singur rând, design NU
Rulment cu role cilindrice cu un singur rând, design NU Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și fără flanșe pe inelul interior, rulmenții cu design NU pot acomoda deplasarea axială în ambele direcții. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbul componentelor rulmentului.
Diametru interior85 mmDiametru interior
Diametru exterior180 mmDiametru exterior
Lățime41 mmLățime
Clasificare de încărcare dinamică de bază340 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază335 kNClasificare de încărcare statică de bază
Viteză de referință4000 r/minViteză de referință
Prezentare produs
| Cod produs | NU 317 ECJ |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NU |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 85 mm |
| Diametru exterior | Diametru exterior | 180 mm |
| Lățime | Lățime | 41 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 340 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 335 kN |
| Viteză de referință | Viteză de referință | 4000 r/min |
| Viteză limită | Viteză limită | 4800 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | În ambele direcții |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de găurire | Tip de găurire | Cilindric |
| Colivie | Colivie | Fierărie |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 0 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 16.6 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 4.62 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 85 mm |
| D | Diametru exterior | 180 mm |
| B | Lățime | 41 mm |
| D1 | Diametru umăr al inelului exterior | ≈ 151.4 mm |
| F | Diametru căii de rulare a inelului interior | 108 mm |
| r1,2 | Dimensiune de fazare | min. 3 mm |
| r3,4 | Dimensiune de fazare | min. 3 mm |
| s | Deplasare axială permisibilă | max. 2.3 mm |
Dimensiuni de sprijin
| da | Diametru al manșonului de distanțare | min. 99 mm |
| da | Diametru al manșonului de distanțare | max. 105 mm |
| db | Diametru al sprijinului arborelui | min. 111 mm |
| Da | Diametru al sprijinului carcasei | max. 165.5 mm |
| ra | Raza de fillet | max. 2.5 mm |
| rb | Raza de fillet | max. 2.5 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 340 kN |
| C0 | Clasificare de încărcare statică de bază | 335 kN |
| Pu | Limită de încărcare la oboseală | 41.5 kN |
| Viteză de referință | Viteză de referință | 4000 r/min |
| Viteză limită | Viteză limită | 4800 r/min |
| kr | Factor minim de încărcare | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
Produse asociate
| Inel unghiular | Inel unghiular | HJ 317 EC |
