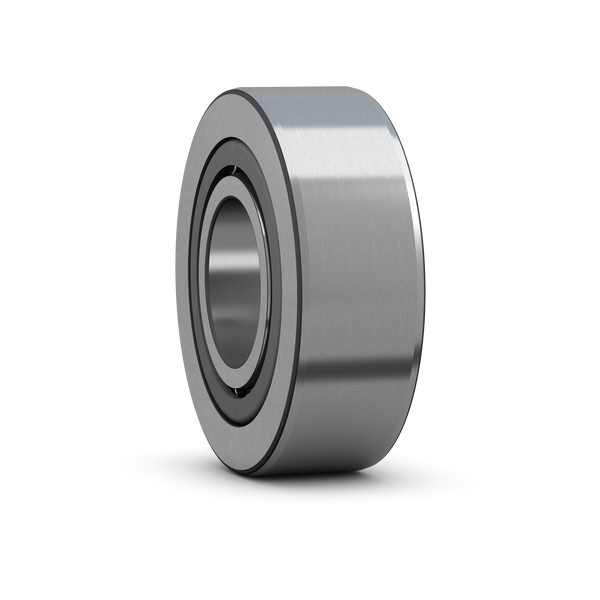

Fotografia produsului are caracter informativ
STO25-X+SKF
Date tehnice produs
STO 25 X - Rola de suport (rolă de ghidare tip yoke), fără inele de flanșă
Rola de suport (rolă de ghidare tip yoke), fără inele de flanșă Rola de suport (role de ghidare tip yoke) sunt concepute pentru a funcționa pe toate tipurile de șine și pentru a fi utilizate în transmisii cu came, sisteme de transport etc. Acestea se bazează pe un rulment cu role cilindrice cu un inel interior. Au un inel exterior cu perete gros, cu o suprafață de rulare cilindrică și sunt livrate gata de montare. Inelul interior conține o gaură de lubrifiere pentru a facilita relubrifierea. Inelul exterior, inelul interior și asamblarea rolelor cu ace și a carcasei pot fi montate separat.
Diametru exterior funcțional52 mmDiametru exterior funcțional
Diametru de găurire25 mmDiametru de găurire
Lățime, total16 mmLățime, total
Lățime, inel exterior15.8 mmLățime, inel exterior
Clasificare de încărcare dinamică de bază16.5 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază22.8 kNClasificare de încărcare statică de bază
Prezentare produs
| Cod produs | STO 25 X |
|---|---|
| Tip produs | Rola de suport (rolă de ghidare tip yoke), fără inele de flanșă |
| Marcă | SKF |
Dimensiuni
| Diametru exterior funcțional | Diametru exterior funcțional | 52 mm |
| Diametru de găurire | Diametru de găurire | 25 mm |
| Lățime, total | Lățime, total | 16 mm |
| Lățime, inel exterior | Lățime, inel exterior | 15.8 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 16.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 22.8 kN |
| Viteză limită | Viteză limită | 3400 r/min |
Proprietăți
| Parte de rulment | Parte de rulment | Rolă de ghidare completă |
| Elemente de rulare | Elemente de rulare | Role cu ace |
| Număr de rânduri | Număr de rânduri | 1 |
| Profil inel exterior | Profil inel exterior | Cilindric |
| Ghidare axial a inelului exterior | Ghidare axial a inelului exterior | Nu |
| Număr de flanșe, inel exterior | Număr de flanșe, inel exterior | 0 |
| Carcasă | Carcasă | Cu |
| Joc intern radial | Joc intern radial | CN |
| Clasă de toleranță | Clasă de toleranță | Altele |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Grăsime |
| Funcție de relubrifiere | Funcție de relubrifiere | Cu |
Logistică
| Greutate netă produs | Greutate netă produs | 0.177 kg |
| Cod eClass | Cod eClass | 23-05-09-03 |
| Cod UNSPSC | Cod UNSPSC | 31171512 |
Dimensiuni
| D | Diametru exterior | 52 mm |
| d | Diametru de găurire | 25 mm |
| C | Lățime inel exterior | 15.8 mm |
| B | Lățime inel interior | 16 mm |
| E | Diametru de rulare inel exterior | 37 mm |
| F | Diametru de rulare inel interior | 30 mm |
| r1,2 | Dimensiune fază inel exterior | min. 0.3 mm |
| r3,4 | Dimensiune fază inel interior | min. 0.3 mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 16.5 kN |
| C0 | Clasificare de încărcare statică de bază | 22.8 kN |
| Pu | limită de încărcare pentru oboseală | 2.7 kN |
| Fr | Încărcare radială dinamică maximă | max. 18 kN |
| F0r | Încărcare radială statică maximă | max. 26 kN |
| Viteză limită | Viteză limită | 3400 r/min |
