PBY20-XL+INA
Date tehnice INA/Schaeffler
PBY20-XL - Unitate de lagăr cu carcasă pedestal
Unitate de lagăr cu carcasă pedestal PBY..-XL, RIBB tablă de oțel PB
d20 mmDiametru interior
C r13.600 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | PBY20-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0008634400000 |
| Tip de bază | PBY20 |
| Cod BearingX | PBY20-XL |
| Masa | 0.22 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | Tablă de oțel |

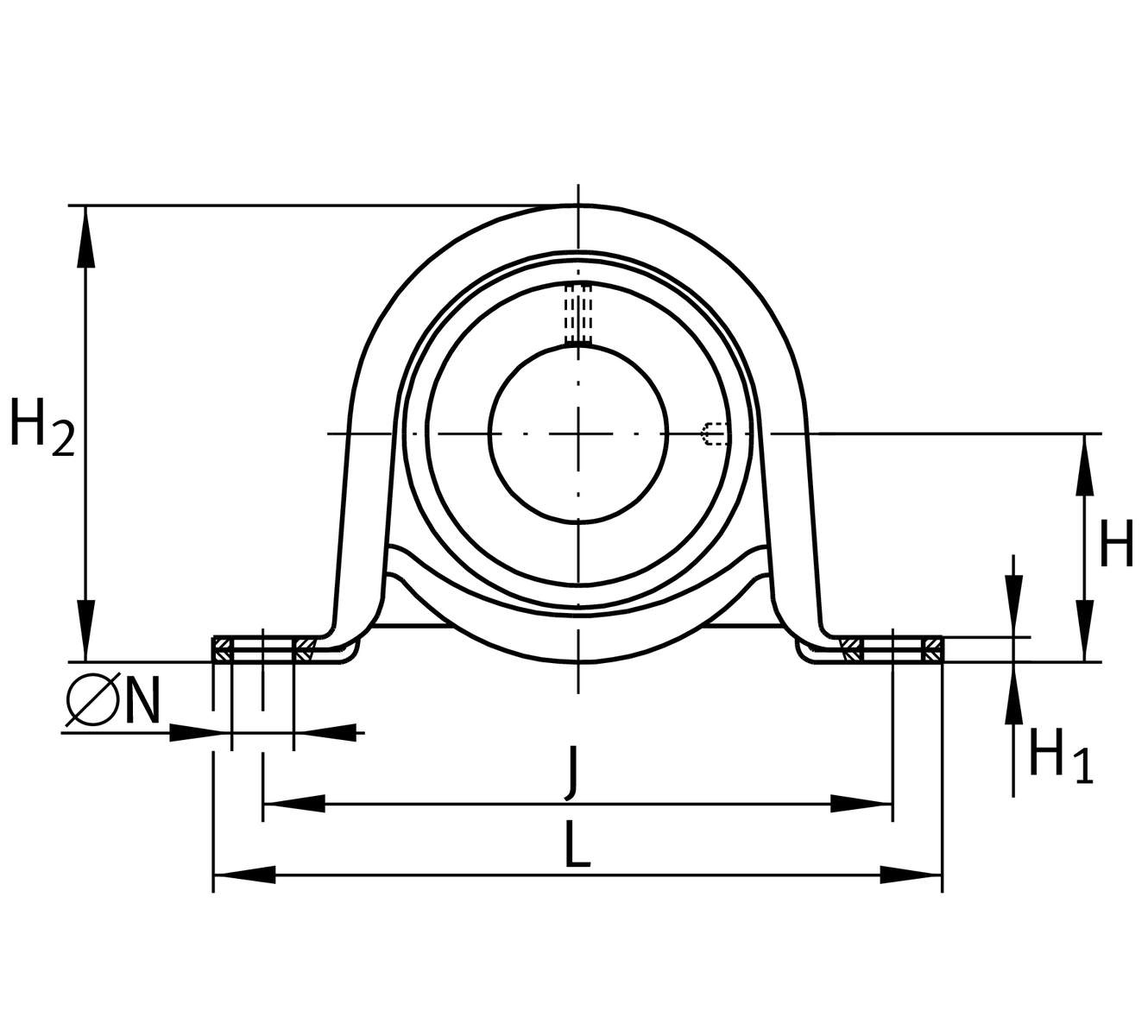

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lungime totală | 98,4 mm |
| H 2 | Înălțime | 50,1 mm |
| C 0r G | Capacitate portantă (carcasă) | 1.600 N |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| ≈m | Masă | 0,22 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 76 mm |
| N | Alezaj de fixare | 9,5 mm |

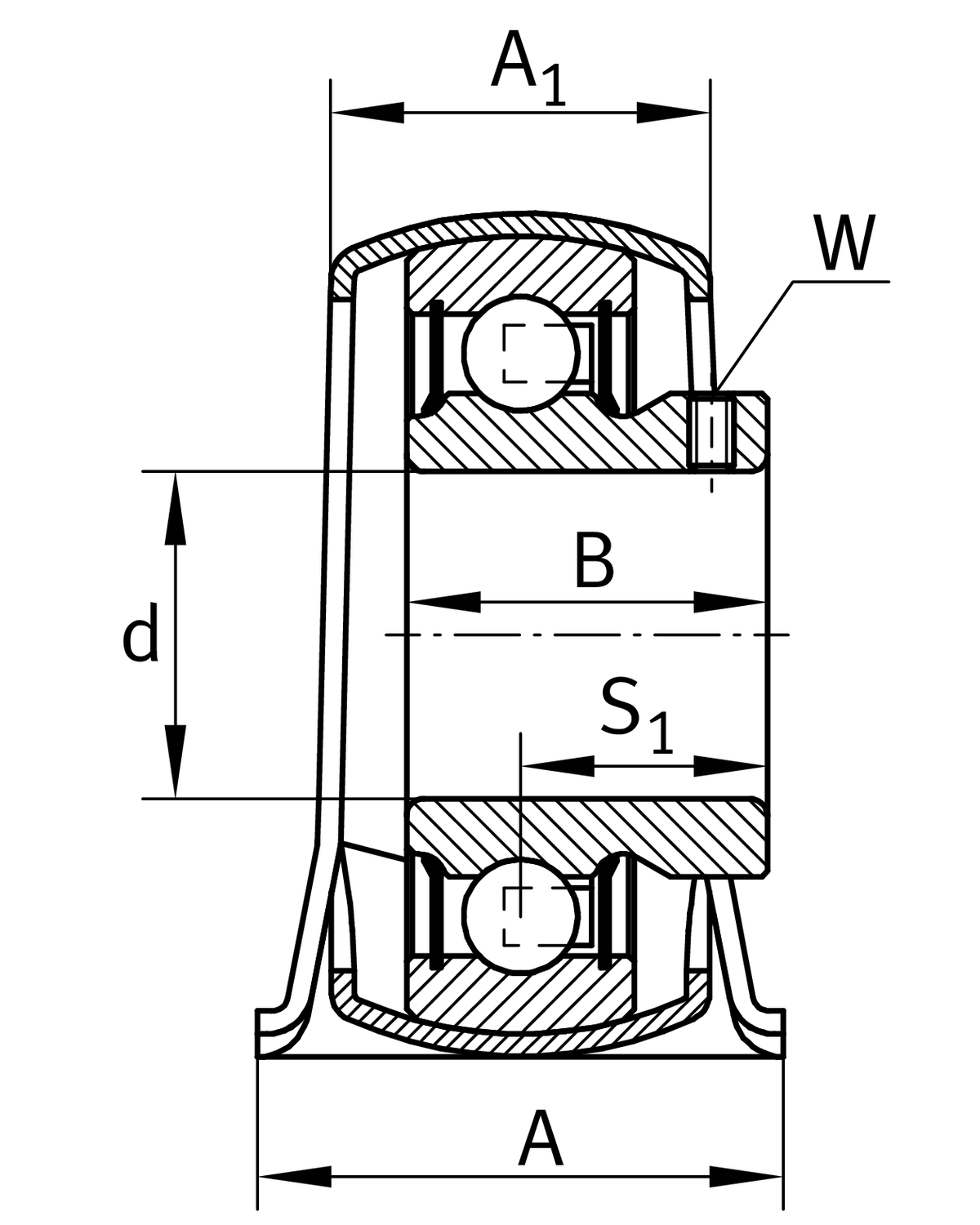

Dimensiuni detaliate
| H | Distanță ax arbore | 25,4 mm |
| A | Lățime (base) | 31,8 mm |
| A 1 | Lățime (head) | 22,3 mm |
| H 1 | Înălțime (base) | 3,3 mm |
Informații suplimentare
| f 0 | Factor de calcul | 13,1 |
| Carcasă | GEH47-BT | |
| Denumire rulment | AY20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
