QJ307-XL-MPA-C3+FAG

Date tehnice FAG/Schaeffler

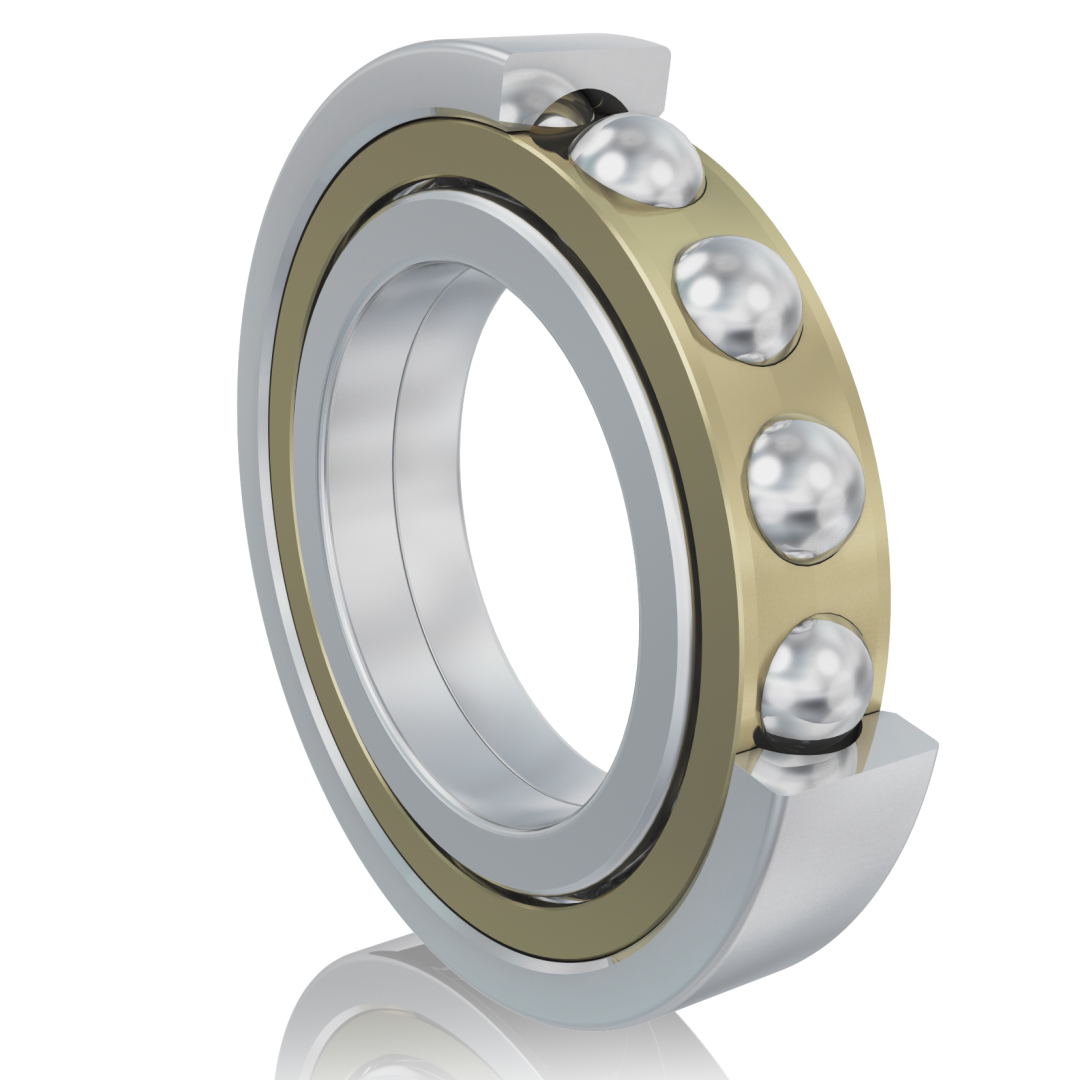

QJ307-XL-MPA-C3 - Rulment cu contact în patru puncte

Rulment cu contact în patru puncte QJ3..-XL-MPA, X-life, colivie masivă din alamă

d35 mmDiametru interior

D80 mmDiametru exterior

B21 mmLățime

C r61.000 NSarcină dinamică de bază, radială

C 0r46.500 NSarcină statică de bază, radială

n G17.900 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Lubrifiere cu ulei

Neetanșat

Cod produs	QJ307-XL-MPA-C3
Tip produs	Rulment cu contact în patru puncte
Marcă	FAG
Număr material Schaeffler	0167424780030
Tip de bază	QJ307
Cod BearingX	QJ307-XL-MPA-C3
Masa	0.56 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Clasă de toleranță	PN	Normal (ISO 492:2023)
Colivie	MPA	Colivie masivă din alamă, inel exterior guided
Stabilizare dimensională / termică	S0	Inele stabilizate dimensional până la 150 °C
Joc axial intern	C3	Group 3 (C3), bigger than CN

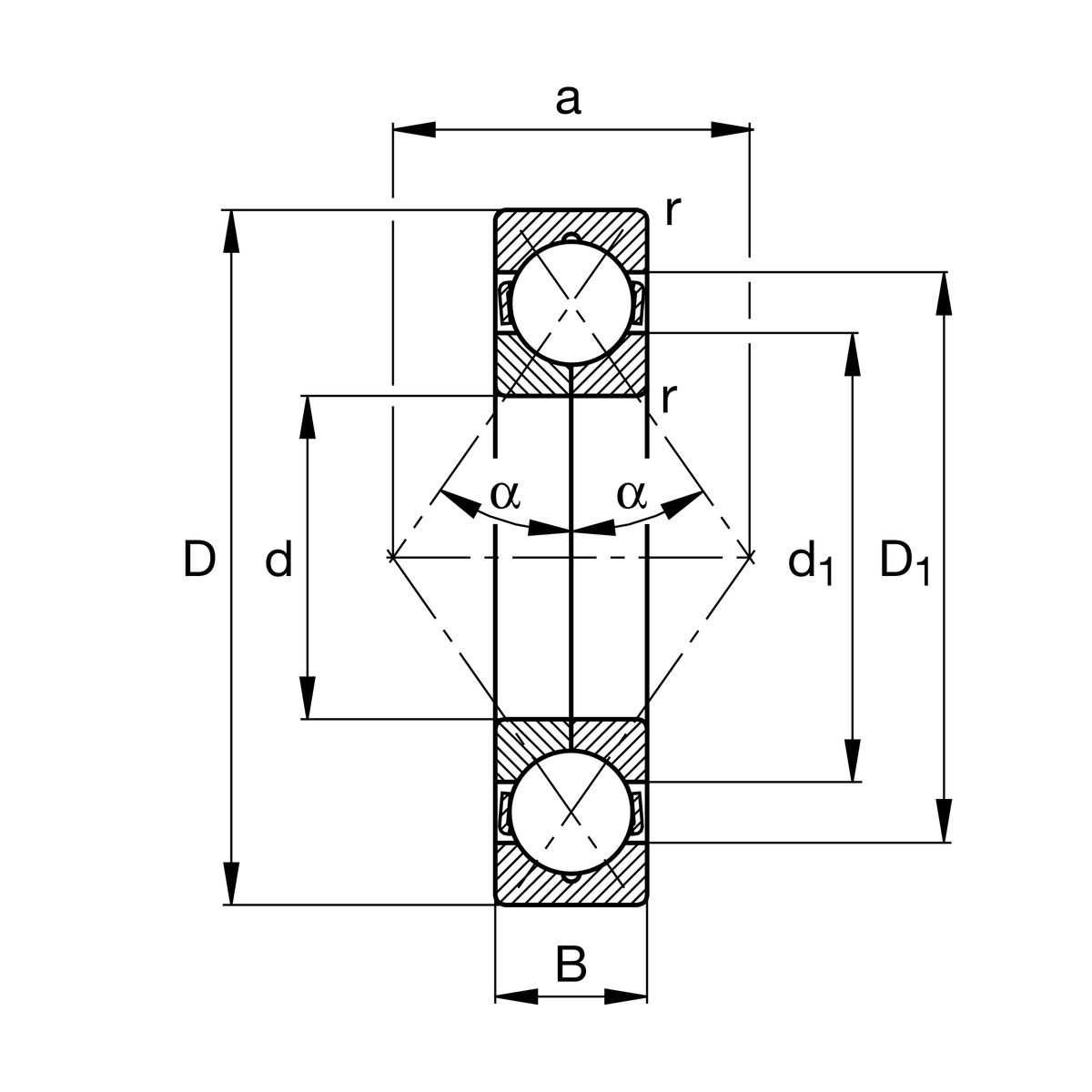

d	Diametru interior	35 mm
D	Diametru exterior	80 mm
B	Lățime	21 mm
C r	Sarcină dinamică de bază, radială	61.000 N
C 0r	Sarcină statică de bază, radială	46.500 N
C ur	Limită de sarcină la oboseală, radială	3.200 N
n G	Turație limită	17.900 1/min
n ϑr	Turație de referință	7.200 1/min
≈m	Masă	0,56 kg

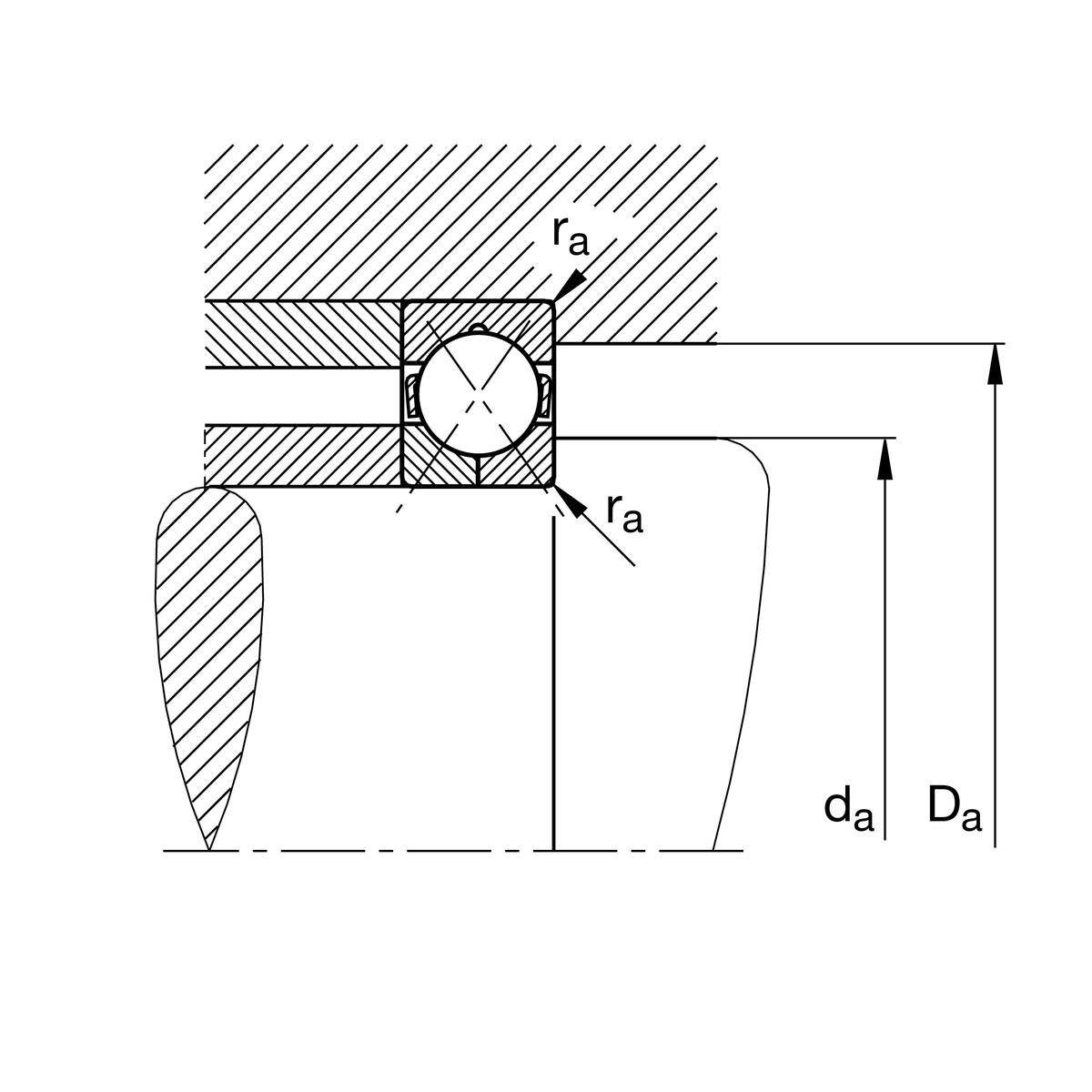

d a min	Diametru minim al umărului arborelui	44 mm
D a max	Diametru maxim al umărului carcasei	71 mm
r a max	Rază maximă de racordare	1,5 mm

r min	Dimensiune minimă a teșiturii	1,5 mm
D 1	Diametru umăr inel exterior	64,75 mm
d 1	Diametru umăr inel interior	50,75 mm
a	Distanța dintre vârfurile conurilor de presiune	40,3 mm
α	Unghi de contact	35 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	150 °C
