11205-TVH+FAG
Date tehnice FAG/Schaeffler

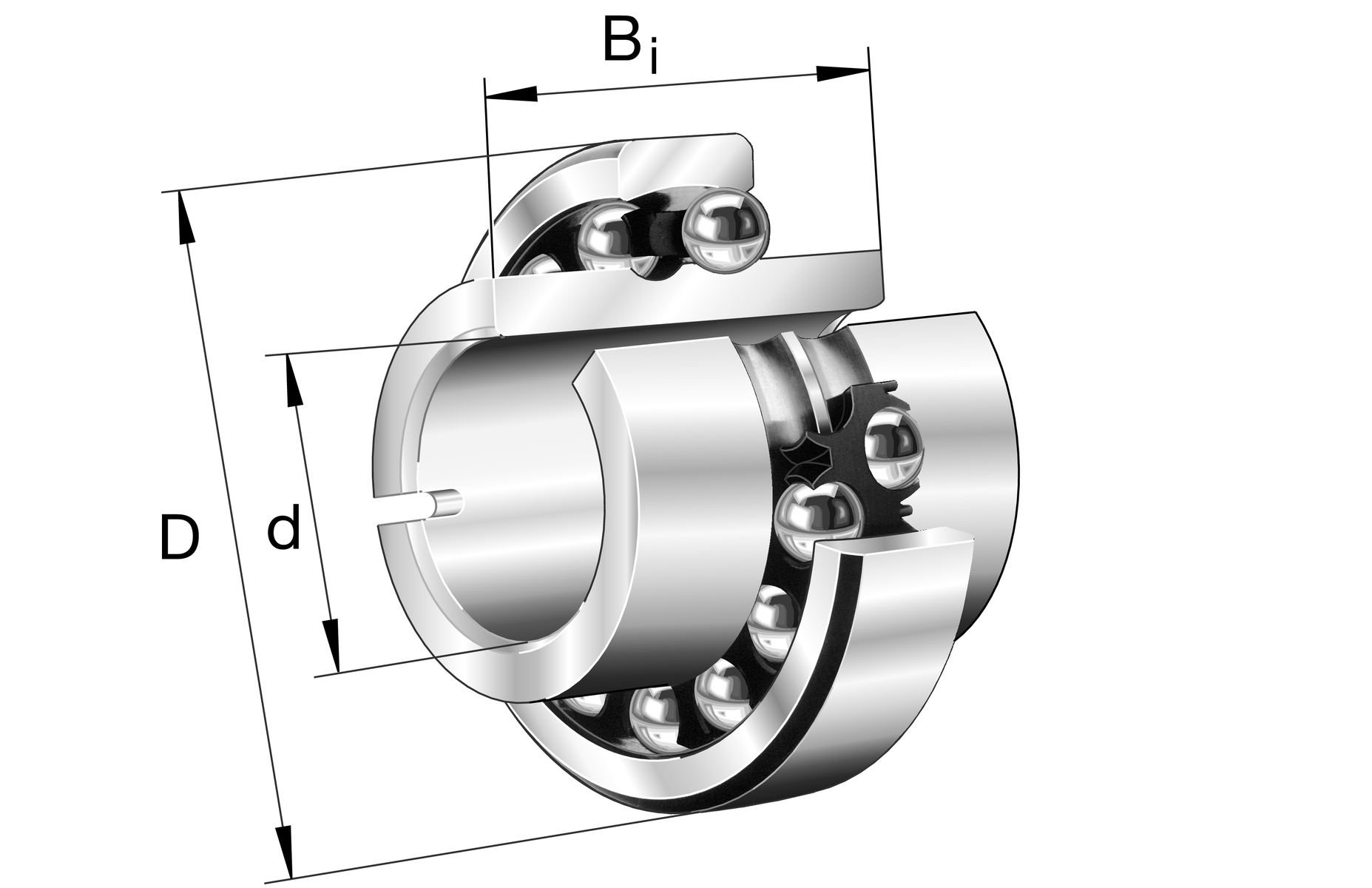

11205-TVH - Rulment oscilant cu bile
Rulment oscilant cu bile 112..-TVH, colivie din plastic
d25 mmDiametru interior
D52 mmDiametru exterior
B44 mmLățime totală
C r12.300 NSarcină dinamică de bază, radială
C 0r3.300 NSarcină statică de bază, radială
n G15.500 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 11205-TVH |
|---|---|
| Tip produs | Rulment oscilant cu bile |
| Marcă | FAG |
| Număr material Schaeffler | 0167001390000 |
| Tip de bază | 11205 |
| Cod BearingX | 11205-TVH |
| Masă | 0.221 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| D | Diametru exterior | 52 mm |
| B | Lățime totală | 44 mm |
| B C | Lățime inel exterior | 15 mm |
| B i | Lățime inel interior | 44 mm |
| C r | Sarcină dinamică de bază, radială | 12.300 N |
| C 0r | Sarcină statică de bază, radială | 3.300 N |
| C ur | limită de sarcină la oboseală, radială | 209 N |
| n G | Turație limită | 15.500 1/min |
| n ϑr | Turație de referință | 13.400 1/min |
| ≈m | Masă | 0,221 kg |

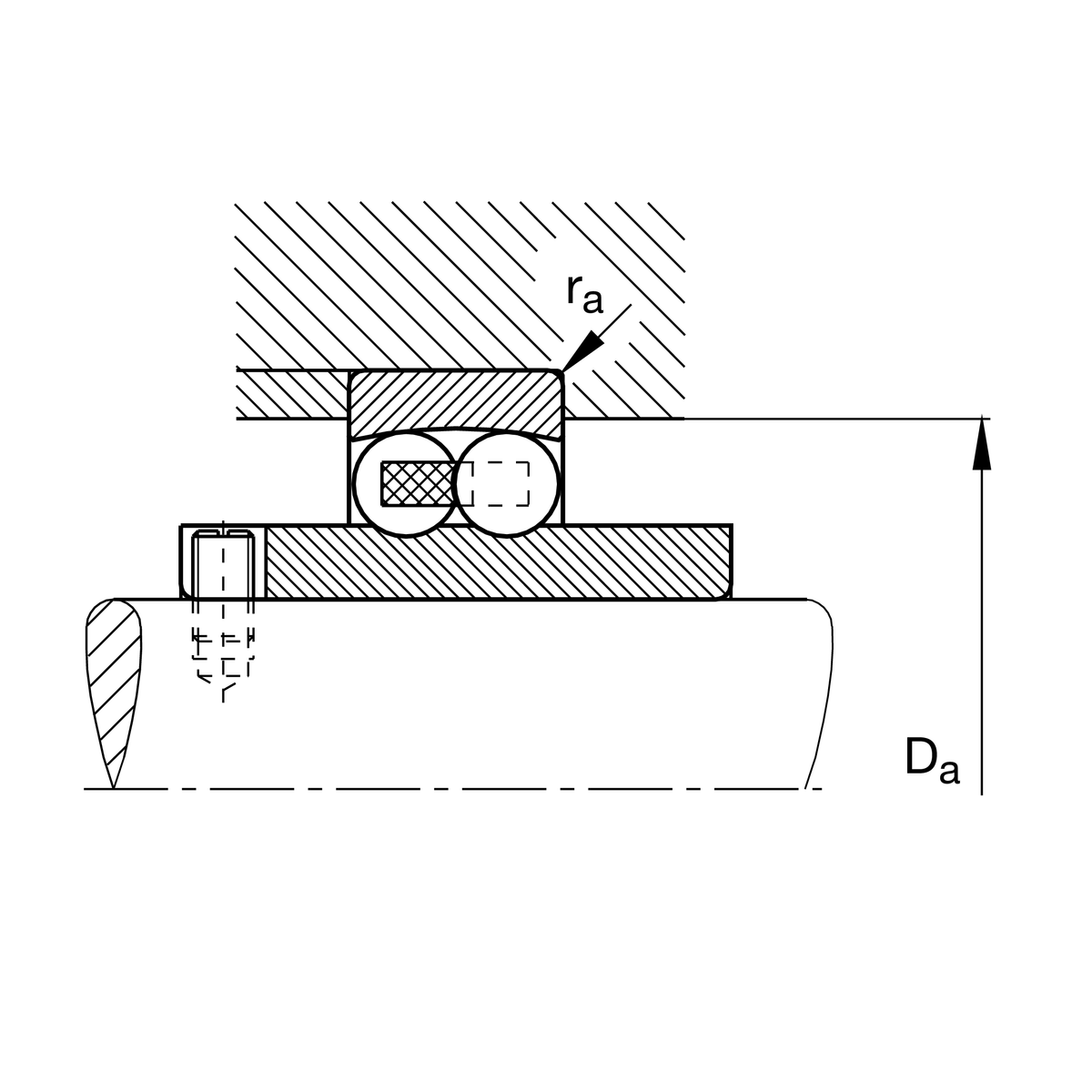

Dimensiuni de montaj
| D a max | Diametrul maxim al umărului carcasei | 46,4 mm |
| r a max | Maximaler Hohlkehlradius | 1 mm |

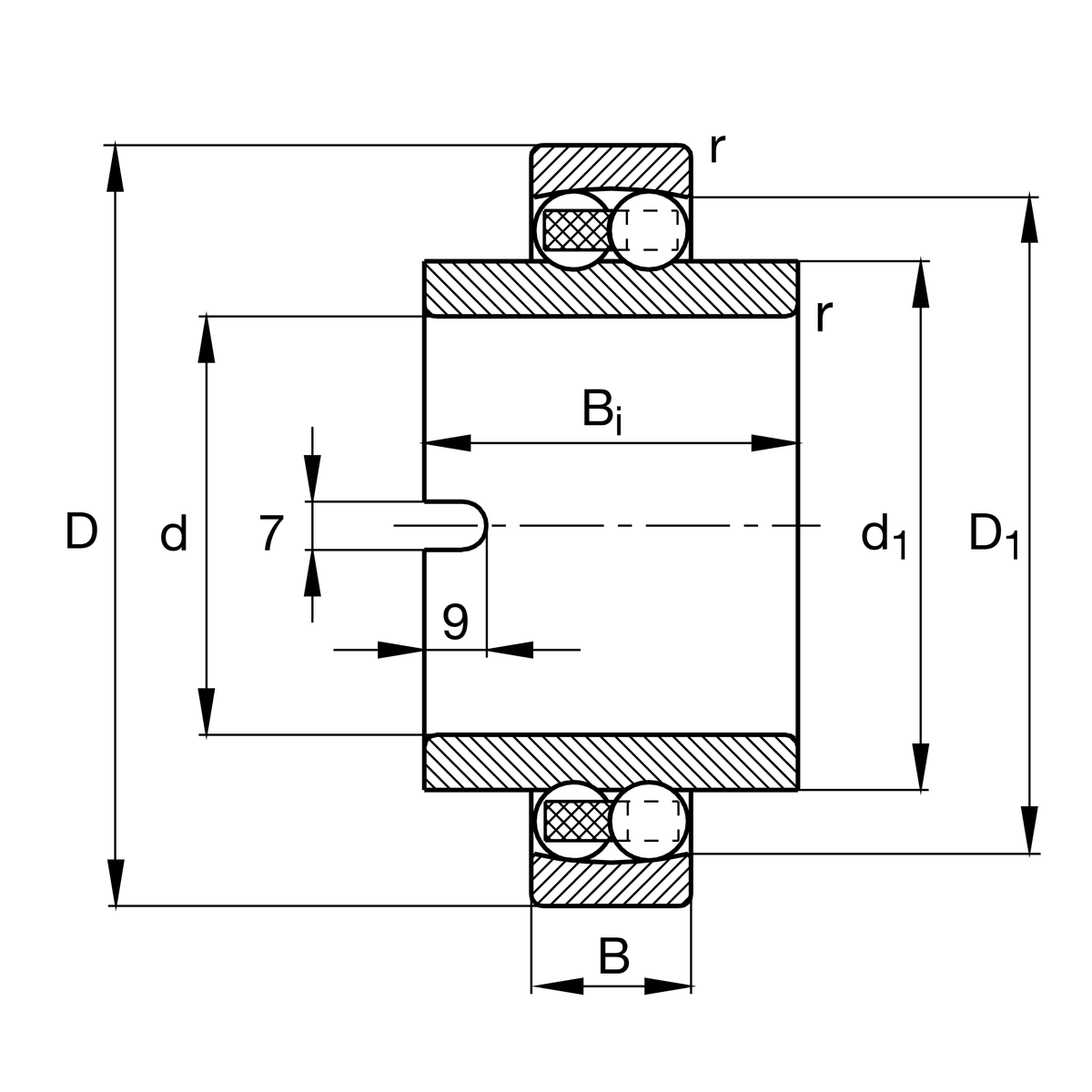

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 1 mm |
| D 1 | Diametrul umărului inelului exterior | 43,6 mm |
| d 1 | Diametrul umărului inelului interior | 33,3 mm |
| b | Lățime canal de reținere | 7 mm |
| t | Înălțime canal de reținere | 9 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,27 |
| Y 1 | Factor de sarcină axială dinamică | 2,36 |
| Y 2 | Factor de sarcină axială dinamică | 3,65 |
| Y 0 | Factor de sarcină axială statică | 2,47 |
