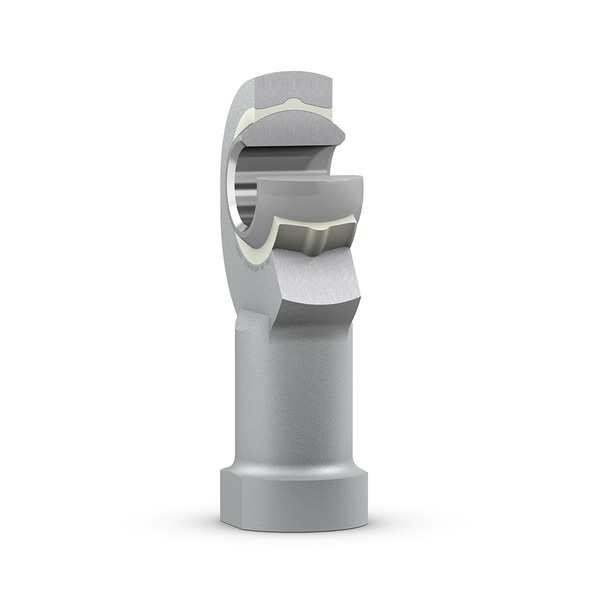

Fotografia produsului are caracter informativ
SIKB22-F+SKF
Date tehnice produs
SIKB 22 F - Capăt de tijă, fără întreținere, filet interior
Capăt de tijă, fără întreținere, filet interior Aceste capete de tijă SKF au un strat de alunecare injectat din PTFE FRP între carcasă și inelul interior. Această combinație de suprafețe de contact alunecătoare este fără întreținere. Filetul exterior este disponibil cu un filet stâng (prefix SAL) sau drept.
Diametru interior, inel interior de rulment22 mmDiametru interior, inel interior de rulment
Diametru exterior, ochi de carcasă55 mmDiametru exterior, ochi de carcasă
Lățime, inel interior de rulment28 mmLățime, inel interior de rulment
Denominație filetM 22x1.5Denominație filet
Lățime, ochi de carcasă21 mmLățime, ochi de carcasă
Înălțime centrală, carcasă (de la capătul tijă)84 mmÎnălțime centrală, carcasă (de la capătul tijă)
Prezentare produs
| Cod produs | SIKB 22 F |
|---|---|
| Tip produs | Capăt de tijă, fără întreținere, filet interior |
| Marca | SKF |
Dimensiuni
| Diametru interior, inel interior de rulment | Diametru interior, inel interior de rulment | 22 mm |
| Diametru exterior, ochi de carcasă | Diametru exterior, ochi de carcasă | 55 mm |
| Lățime, inel interior de rulment | Lățime, inel interior de rulment | 28 mm |
| Denominație filet | Denominație filet | M 22x1.5 |
| Lățime, ochi de carcasă | Lățime, ochi de carcasă | 21 mm |
| Înălțime centrală, carcasă (de la capătul tijă) | Înălțime centrală, carcasă (de la capătul tijă) | 84 mm |
| Lungime carcasă, total | Lungime carcasă, total | 114 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 38 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 61 kN |
Proprietăți
| Combinație de suprafețe de contact alunecătoare | Combinație de suprafețe de contact alunecătoare | Oțel/PTFE FRP |
| Material, carcasă | Material, carcasă | Oțel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Fără întreținere |
| Caracteristică de atașare, tijă capăt | Caracteristică de atașare, tijă capăt | Filet interior drept |
| Etanșare | Etanșare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.492 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni
| d | Diametru interior | 22 mm |
| d2 | Diametru cap | max. 55 mm |
| B | Lățime inel interior | 28 mm |
| G | Filet | M 22x1.5 |
| C1 | Lățime cap | max. 21 mm |
| h1 | Înălțime fața capăt tijă - centru ochi capăt tijă | 84 mm |
| α | Unghi de înclinare | 15 ° ° |
| dk | Diametru canal inel interior | 38.1 mm |
| d3 | Diametru carcasă tijă | ≈ 30 mm |
| d4 | Diametru carcasă tijă | max. 40 mm |
| l3 | Lungime filet | min. 33 mm |
| l4 | Lungime (înălțime) carcasă | max. 114 mm |
| l5 | Lungime fața cheie | ≈ 12 mm |
| l7 | Distanță fază tijă - centru ochi capăt tijă | min. 27 mm |
| w | Dimensiune cheie | 32 mm |
| r1 | Dimensiune fază diametru | min. 0.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 38 kN |
| C0 | Capacitate de încărcare statică de bază | 61 kN |
| K | Factor de încărcare dinamic specific | 50 N/mm² N/mm² |
| KM | Constanta materialului | 530 |
