PASE55-XL+INA
Date tehnice INA/Schaeffler
PASE55-XL - Unitate de lagăr cu carcasă pedestal
Unități de lagăr cu carcasă pedestal PASE, carcasă din fontă, rulment radial tip insert cu bile cu colier excentric de blocare, etanșări P
d55 mmDiametru interior
Prezentare produs
| Cod produs | PASE55-XL |
|---|---|
| Tip produs | Unitate de lagăr cu carcasă pedestal |
| Marcă | INA |
| Număr material Schaeffler | 0009723980000 |
| Tip de bază | PASE55 |
| Cod BearingX | PASE55-XL |
| Masa | 3.2 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 55 mm |
| L | Lungime totală | 222 mm |
| H 2 | Înălțime | 124,5 mm |
| ≈m | Masă | 3,2 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 176 mm |
| N | Lățime (slot) | 18 mm |
| N 1 | Length (slot) | 30 mm |

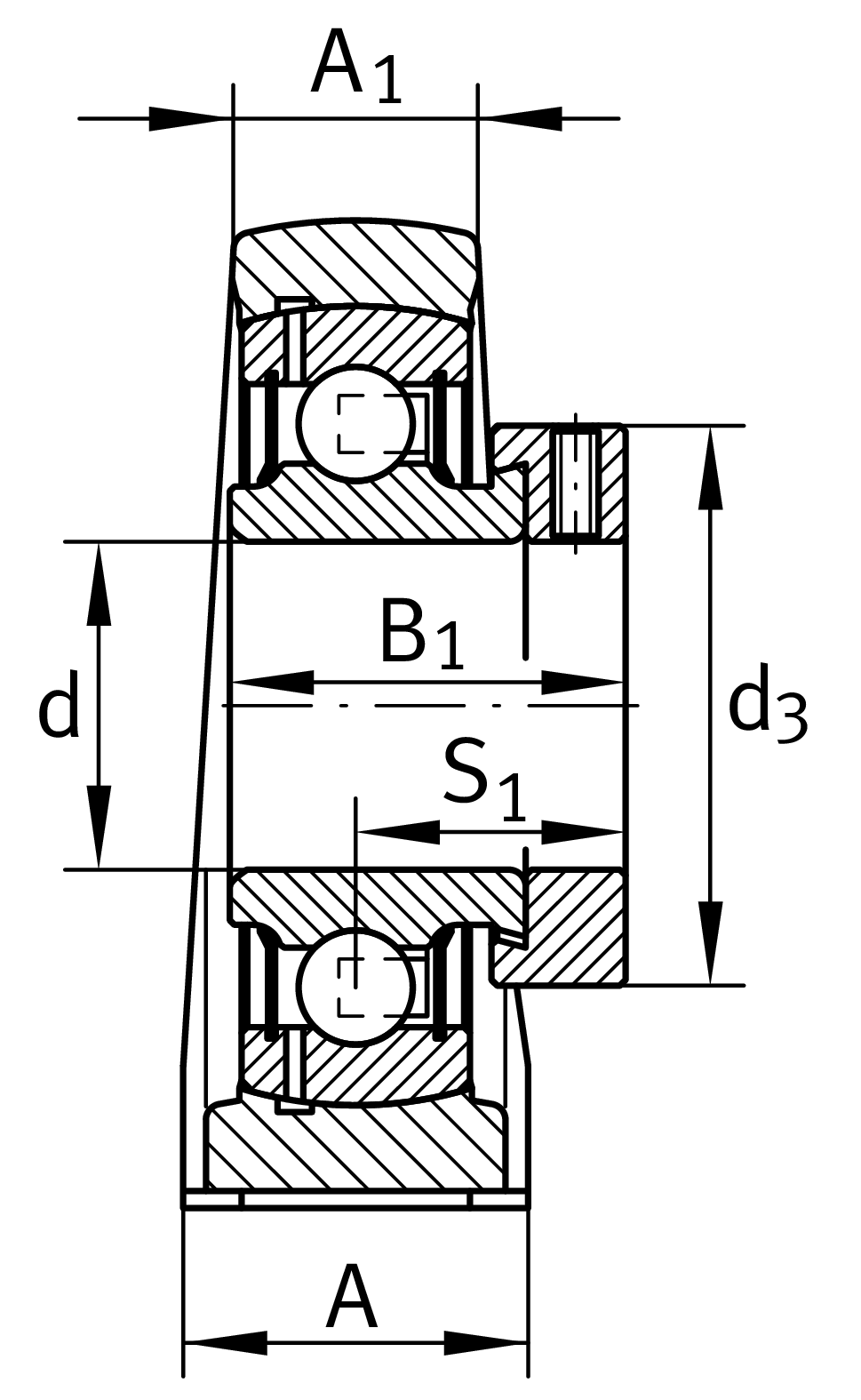

Dimensiuni detaliate
| H | Distanță ax arbore | 63,5 mm |
| A | Lățime (base) | 60 mm |
| A 1 | Lățime (head) | 35 mm |
| H 1 | Înălțime (base) | 22,5 mm |
| B 1 | Lățime totală colier de blocare | 48,4 mm |
| S 1 | Distanță de la calea de rulare la colierul de blocare | 36,4 mm |
| Q | Filet racord pentru ungere | M6 |
Informații suplimentare
| Carcasă | ASE11 | |
| Denumire rulment | GRAE55-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
