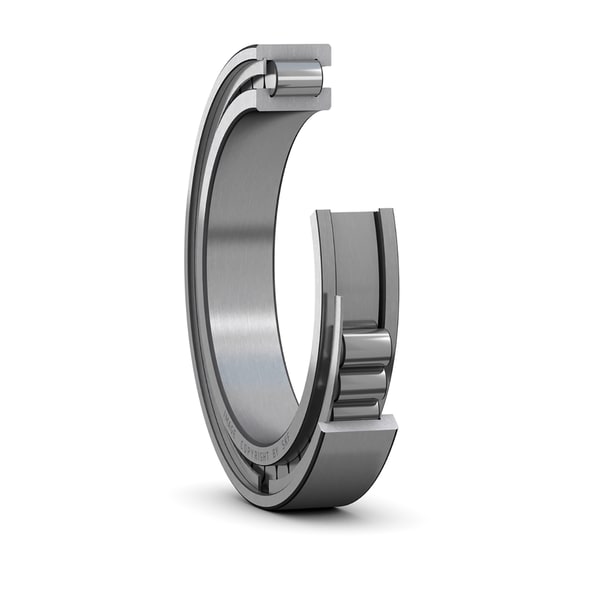

Fotografia produsului are caracter informativ
NCF3004-CV+SKF
Date tehnice produs
NCF 3004 CV - Rulment cu role cilindrice cu un singur rând, design NCF
Rulment cu role cilindrice cu un singur rând, design NCF Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale foarte mari în combinație cu viteze moderate. Rulmenții încorporează un număr maxim de role, deoarece nu sunt echipați cu un cadru. Având două flanșe integrale pe inelul interior și o flanșă pe inelul exterior, rulmenții cu design NCF pot acomoda deplasarea axială într-o direcție. O inel de retenție pe inelul exterior menține rulmentul împreună. Inelul de retenție nu trebuie să fie supus unei sarcini axiale în timpul funcționării.
Diametru interior20 mmDiametru interior
Diametru exterior42 mmDiametru exterior
Lățime16 mmLățime
Clasificare de încărcare dinamică de bază28.1 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază28.5 kNClasificare de încărcare statică de bază
Viteză de referință8500 r/minViteză de referință
Prezentare produs
| Cod produs | NCF 3004 CV |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NCF |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 42 mm |
| Lățime | Lățime | 16 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 28.1 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 28.5 kN |
| Viteză de referință | Viteză de referință | 8500 r/min |
| Viteză limită | Viteză limită | 10000 r/min |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Într-o direcție |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristică de localizare, inel exterior al rulmentului | Caracteristică de localizare, inel exterior al rulmentului | Fără |
| Tip de gaură | Tip de gaură | Cilindric |
| Cadru | Cadru | Fără |
| Execuție | Execuție | Neseparabil |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 1 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 2 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.38 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.106 kg |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 42 mm |
| B | Lățime | 16 mm |
| d1 | Diametru umăr inel interior | ≈ 29 mm |
| D1 | Diametru umăr inel exterior | ≈ 33 mm |
| E | Diametru căii de rulare inel exterior | 36.81 mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt | max. 1.5 mm |
| r1,2 | Dimensiune chamfer | min. 0.6 mm |
| r3,4 | Dimensiune chamfer | min. 0.3 mm |
Dimensiuni de sprijin
| da | Diametru sprijin ax | min. 24 mm |
| das | Diametru sprijin ax | 26.9 mm |
| Da | Diametru sprijin carcasă | max. 38 mm |
| Db | Diametru sprijin carcasă | max. 39 mm |
| ra | Raza de fillet | max. 0.6 mm |
| rb | Raza de fillet | max. 0.3 mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 28.1 kN |
| C0 | Clasificare de încărcare statică de bază | 28.5 kN |
| Pu | limită de încărcare la oboseală | 3.1 kN |
| Viteză de referință | Viteză de referință | 8500 r/min |
| Viteză limită | Viteză limită | 10000 r/min |
| kr | Factor de calcul | 0.3 |
| e | Valoare limită | 0.3 |
| Y | Factor de calcul | 0.4 |
