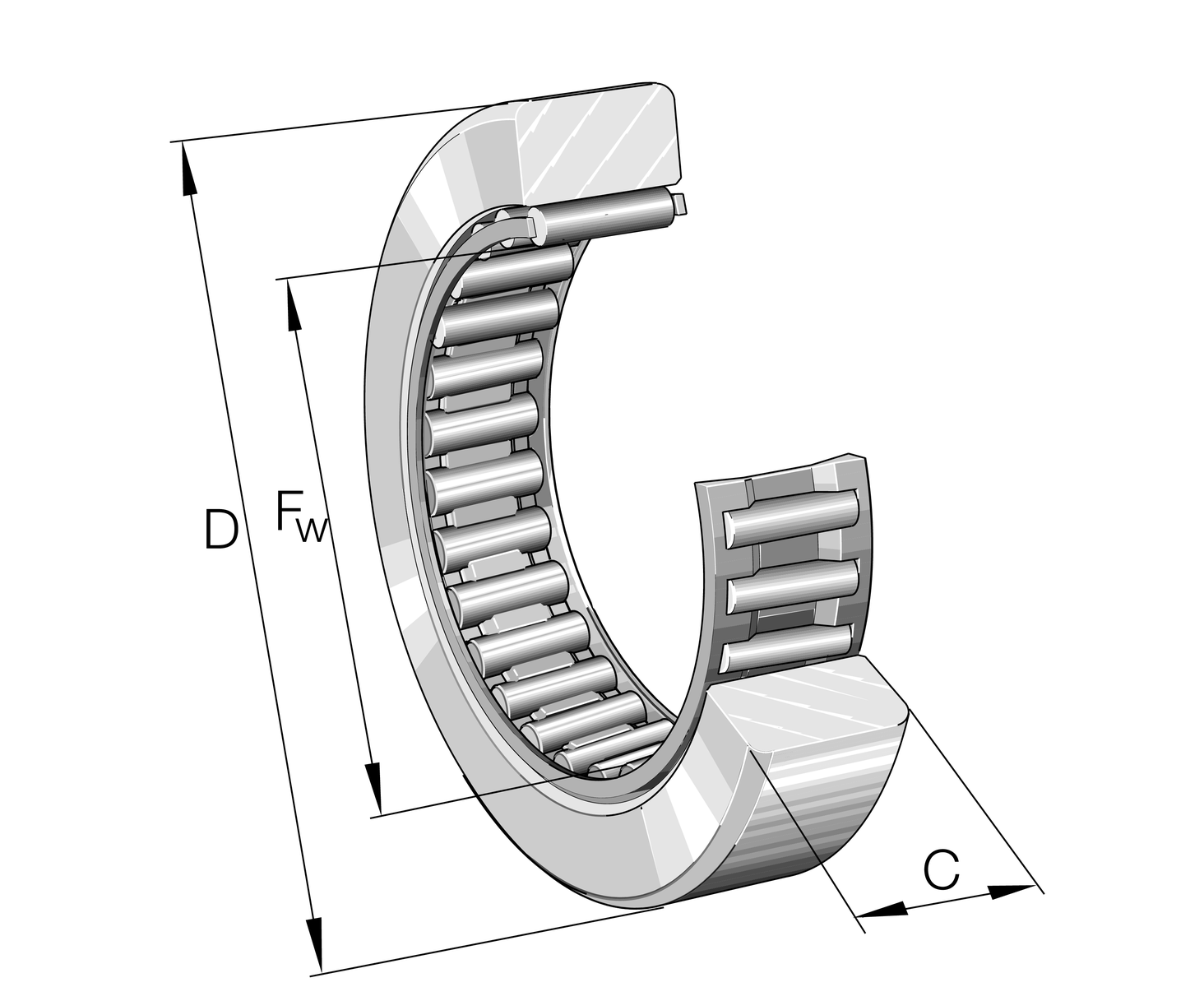

Fotografia produsului are caracter informativ
RSTO5-TV+INA
Date tehnice INA/Schaeffler
RSTO5-TV - Rolă de ghidare cu jug
Role de ghidare cu jug RSTO.., pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie, fără inel interior, fără ghidare axială a inelului exterior, deschis, inelul interior, inelul exterior și ansamblul ace-colivie pot fi montate separat
D16 mmDiametru exterior
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | RSTO5-TV |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0001621750000 |
| Tip de bază | RSTO5 |
| Cod BearingX | RSTO5-TV |
| Masa | 8.15 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | Fără | |
| Inel exterior profile | R500 | R500 |
| Colivie | TV | Colivie din poliamidă 66 |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 16 mm |
| F w | Diametru sub role | 7 mm |
| C | Lățime inel exterior | 7,8 mm |
| C r w | Sarcină dinamică de bază, radială | 2.550 N |
| C 0r w | Sarcină statică de bază, radială | 2.650 N |
| C ur w | Limită de sarcină la oboseală, radială | 335 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 16.000 1/min |
| ≈m | Masă | 8,15 g |

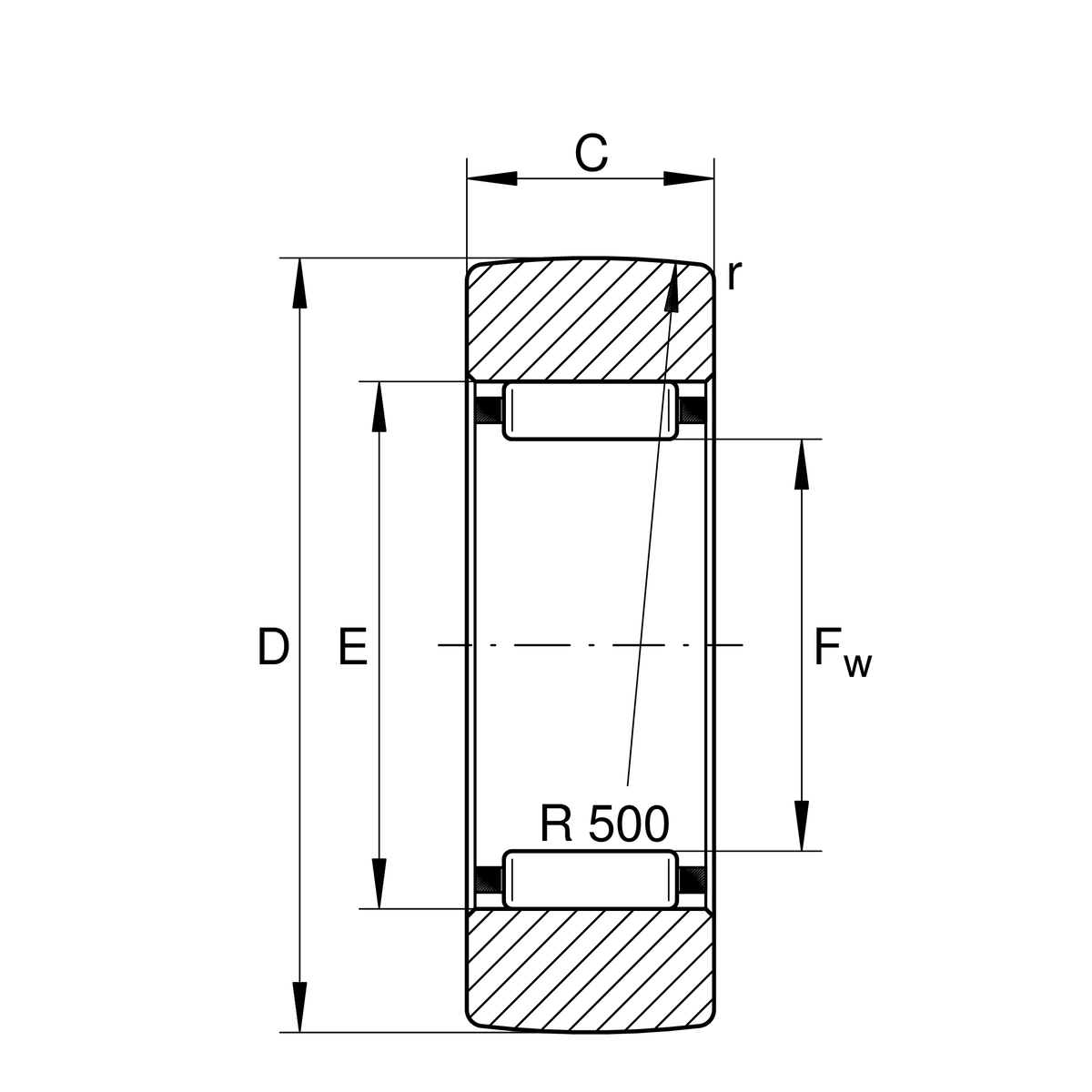

Dimensiuni detaliate
| E | Diametru cale de rulare inel exterior | 10 mm |
| r min | Dimensiune minimă a teșiturii | 0,3 mm |
| R | Rază profil exterior inel exterior | 500 mm |
