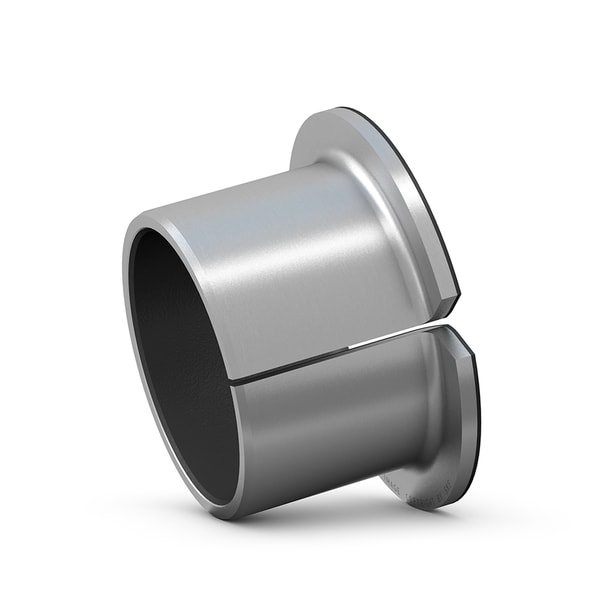

Fotografia produsului are caracter informativ
PCMF303416-E+SKF
Date tehnice produs
PCMF 303416 E - Manșon flanșat compozit PTFE
Manșoanele flanșate compozite PTFE SKF sunt potrivite pentru mișcări oscilante, rotative și liniare și pot suporta sarcini radiale, precum și sarcini axiale într-o direcție. În ciuda designului lor cu pereți subțiri, acestea pot suporta sarcini grele. De asemenea, oferă o bună disipare a căldurii, permițând astfel viteze de alunecare relativ mari.
Diametru interior30 mmDiametru interior
Diametru exterior34 mmDiametru exterior
Lățime16 mmLățime
Diametru flanșă42 mmDiametru flanșă
Grosime flanșă2 mmGrosime flanșă
Clasificare de încărcare dinamică de bază, direcție radială30.5 kNClasificare de încărcare dinamică de bază, direcție radială
Prezentare produs
| Cod produs | PCMF 303416 E |
|---|---|
| Tip produs | Manșon flanșat compozit PTFE |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 30 mm |
| Diametru exterior | Diametru exterior | 34 mm |
| Lățime | Lățime | 16 mm |
| Diametru flanșă | Diametru flanșă | 42 mm |
| Grosime flanșă | Grosime flanșă | 2 mm |
Performanță
| Clasificare de încărcare dinamică de bază, direcție radială | Clasificare de încărcare dinamică de bază, direcție radială | 30.5 kN |
| Clasificare de încărcare statică de bază, direcție radială | Clasificare de încărcare statică de bază, direcție radială | 95 kN |
| Clasificare de încărcare dinamică de bază, direcție axială | Clasificare de încărcare dinamică de bază, direcție axială | 29 kN |
| Clasificare de încărcare statică de bază, direcție axială | Clasificare de încărcare statică de bază, direcție axială | 91.5 kN |
Proprietăți
| Design | Design | Flanșat |
| Material | Material | Compozit PTFE |
| Funcție de relubrifiere | Funcție de relubrifiere | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.03 kg |
| Cod eClass | Cod eClass | 23-05-01-90 |
| Cod UNSPSC | Cod UNSPSC | 31171605 |
Dimensiuni
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 34 mm |
| B | Lățime | 16 mm |
| D1 | Diametru exterior flanșă | 42 mm |
| B1 | Lățime flanșă | 2 mm |
| c1 | Lungime chamfer interior - direcție axială | min. 0.1 mm |
| c1 | Lungime chamfer interior - direcție axială | max. 0.7 mm |
| c2 | Lungime chamfer exterior - direcție axială | min. 0.6 mm |
| c2 | Lungime chamfer exterior - direcție axială | max. 1.4 mm |
| r | Rază flanșă/manșon diametru exterior | max. 2 mm |
Montaje recomandate
| Toleranță ax | Toleranță ax | f7 |
| Toleranță carcasă | Toleranță carcasă | H7 |
Date de calcul
| C | Clasificare de încărcare dinamică de bază, direcție radială | 30.5 kN |
| C0 | Clasificare de încărcare statică de bază, direcție radială | 95 kN |
| Ca | Clasificare de încărcare dinamică de bază, direcție axială | 29 kN |
| C0a | Clasificare de încărcare statică de bază, direcție axială | 91.5 kN |
| K | Factor de încărcare dinamic specific | 80 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 250 N/mm² N/mm² |
| KM | Factor în funcție de material și tipul rulmentului | 480 |
| v | Viteza de alunecare permisibilă | max. 2 m/s m/s |
| µ | Coeficient de frecare | min. 0.03 |
| µ | Coeficient de frecare | max. 0.25 |
