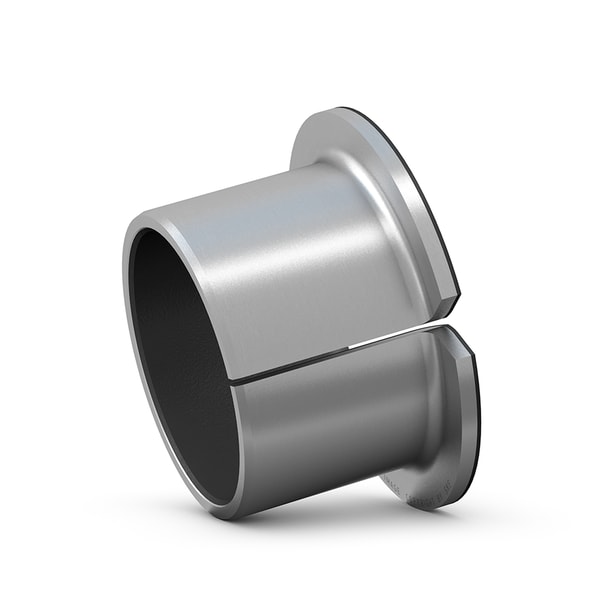

Fotografia produsului are caracter informativ
PCMF202315-E+SKF
Date tehnice produs
PCMF 202315 E - Bushing flanșat din compozit PTFE
Bushing flanșat din compozit PTFE SKF Bushing-urile flanșate din compozit PTFE sunt potrivite pentru mișcări oscilante, rotative și liniare și pot suporta sarcini radiale, precum și sarcini axiale într-o direcție. În ciuda designului lor cu pereți subțiri, acestea pot suporta sarcini grele. De asemenea, oferă o bună disipare a căldurii, permițând astfel viteze de alunecare relativ mari.
Diametru interior20 mmDiametru interior
Diametru exterior23 mmDiametru exterior
Lățime15 mmLățime
Diametru flanșă30 mmDiametru flanșă
Grosime flanșă1.5 mmGrosime flanșă
Clasificare de încărcare dinamică de bază, direcție radială20 kNClasificare de încărcare dinamică de bază, direcție radială
Prezentare produs
| Cod produs | PCMF 202315 E |
|---|---|
| Tip produs | Bushing flanșat din compozit PTFE |
| Marca | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 23 mm |
| Lățime | Lățime | 15 mm |
| Diametru flanșă | Diametru flanșă | 30 mm |
| Grosime flanșă | Grosime flanșă | 1.5 mm |
Performanță
| Clasificare de încărcare dinamică de bază, direcție radială | Clasificare de încărcare dinamică de bază, direcție radială | 20 kN |
| Clasificare de încărcare statică de bază, direcție radială | Clasificare de încărcare statică de bază, direcție radială | 62 kN |
| Clasificare de încărcare dinamică de bază, direcție axială | Clasificare de încărcare dinamică de bază, direcție axială | 17.3 kN |
| Clasificare de încărcare statică de bază, direcție axială | Clasificare de încărcare statică de bază, direcție axială | 54 kN |
Proprietăți
| Design | Design | Flanșat |
| Material | Material | Compozit PTFE |
| Funcție de relubrificare | Funcție de relubrificare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.014 kg |
| Cod eClass | Cod eClass | 23-05-01-90 |
| Cod UNSPSC | Cod UNSPSC | 31171605 |
Dimensiuni
| d | Diametru interior | 20 mm |
| D | Diametru exterior | 23 mm |
| B | Lățime | 15 mm |
| D1 | Diametru exterior flanșă | 30 mm |
| B1 | Lățime flanșă | 1.5 mm |
| c1 | Lungime chamfer interior - direcție axială | min. 0.1 mm |
| c1 | Lungime chamfer interior - direcție axială | max. 0.7 mm |
| c2 | Lungime chamfer exterior - direcție axială | min. 0.2 mm |
| c2 | Lungime chamfer exterior - direcție axială | max. 1 mm |
| r | Raza flanșă/bushing diametru exterior | max. 1.5 mm |
Montaje recomandate
| Toleranță ax | Toleranță ax | f7 |
| Toleranță carcasă | Toleranță carcasă | H7 |
Date de calcul
| C | Clasificare de încărcare dinamică de bază, direcție radială | 20 kN |
| C0 | Clasificare de încărcare statică de bază, direcție radială | 62 kN |
| Ca | Clasificare de încărcare dinamică de bază, direcție axială | 17.3 kN |
| C0a | Clasificare de încărcare statică de bază, direcție axială | 54 kN |
| K | Factor de încărcare dinamic specific | 80 N/mm² N/mm² |
| K0 | Factor de încărcare static specific | 250 N/mm² N/mm² |
| KM | Factor în funcție de material și tip de rulment | 480 |
| v | Viteza de alunecare permisă | max. 2 m/s m/s |
| µ | Coeficient de frecare | min. 0.03 |
| µ | Coeficient de frecare | max. 0.25 |
