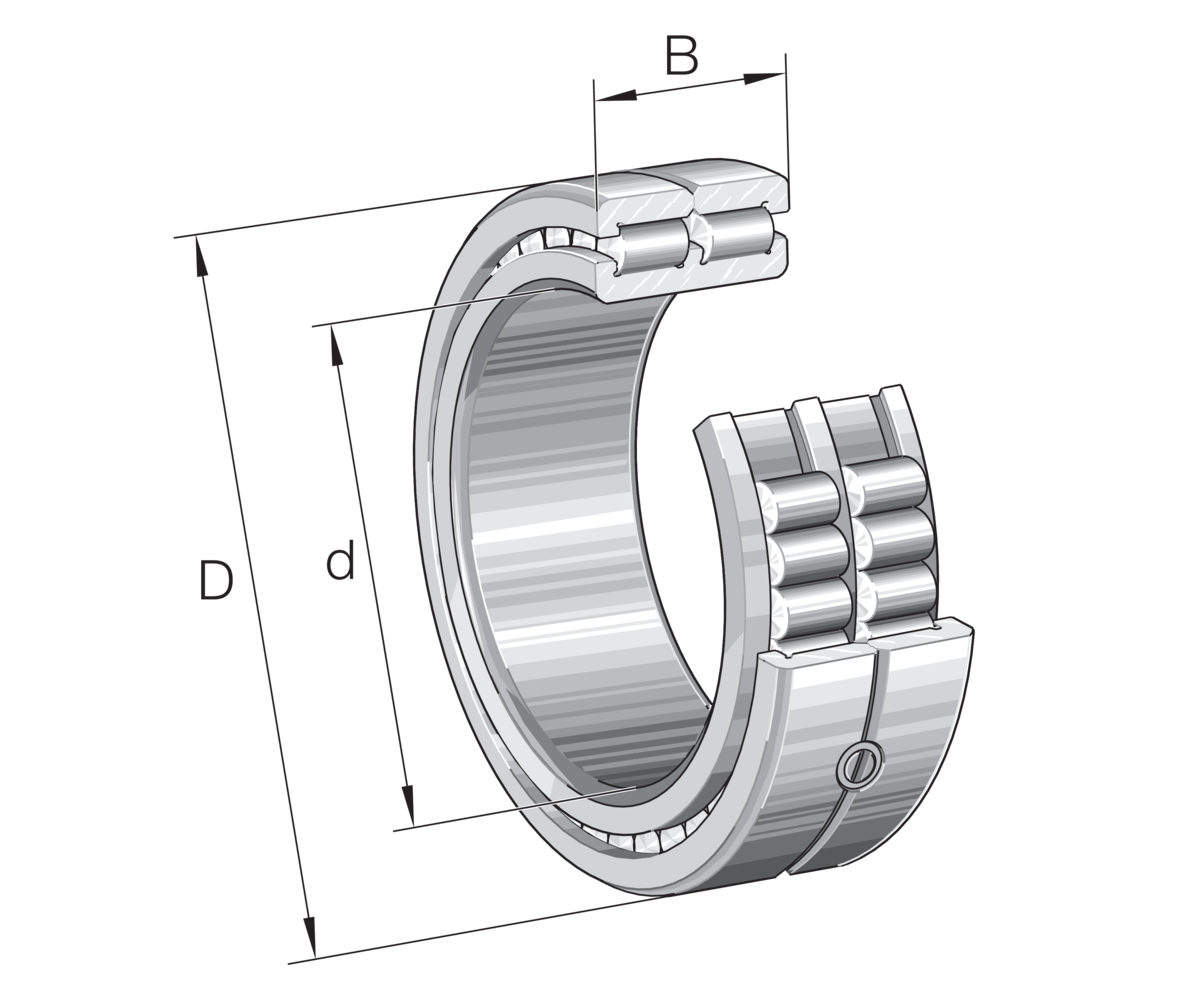

Fotografia produsului are caracter informativ
SL014914-A-C3+INA
Date tehnice INA/Schaeffler
SL014914-A-C3 - Rulment cu role cilindrice
Rulmenți cu role cilindrice SL0149, rulment fix, pe două rânduri, set complet de role cilindrice, serie dimensională 49
d70 mmDiametru interior
D100 mmDiametru exterior
B30 mmLățime
C r106.000 NSarcină dinamică de bază, radială
C 0r185.000 NSarcină statică de bază, radială
n G3.900 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | SL014914-A-C3 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0001210700030 |
| Tip de bază | SL014914 |
| Masa | 0.767 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Execuție | A | Internal Variant Colivie |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 2 | Execuție pe două rânduri |
Dimensiuni principale și date de performanță
| d | Diametru interior | 70 mm |
| D | Diametru exterior | 100 mm |
| B | Lățime | 30 mm |
| C r | Sarcină dinamică de bază, radială | 106.000 N |
| C 0r | Sarcină statică de bază, radială | 185.000 N |
| C ur | Limită de sarcină la oboseală, radială | 27.500 N |
| n G | Turație limită | 3.900 1/min |
| n ϑr | Turație de referință | 2.330 1/min |
| ≈m | Masă | 0,767 kg |
Dimensiuni de montaj
| r a max | Rază maximă a degajării | 1 mm |
| d a min | Diametru minim al umărului arborelui | 82,5 mm |
| D a max | Diametru maxim al umărului carcasei | 87,5 mm |

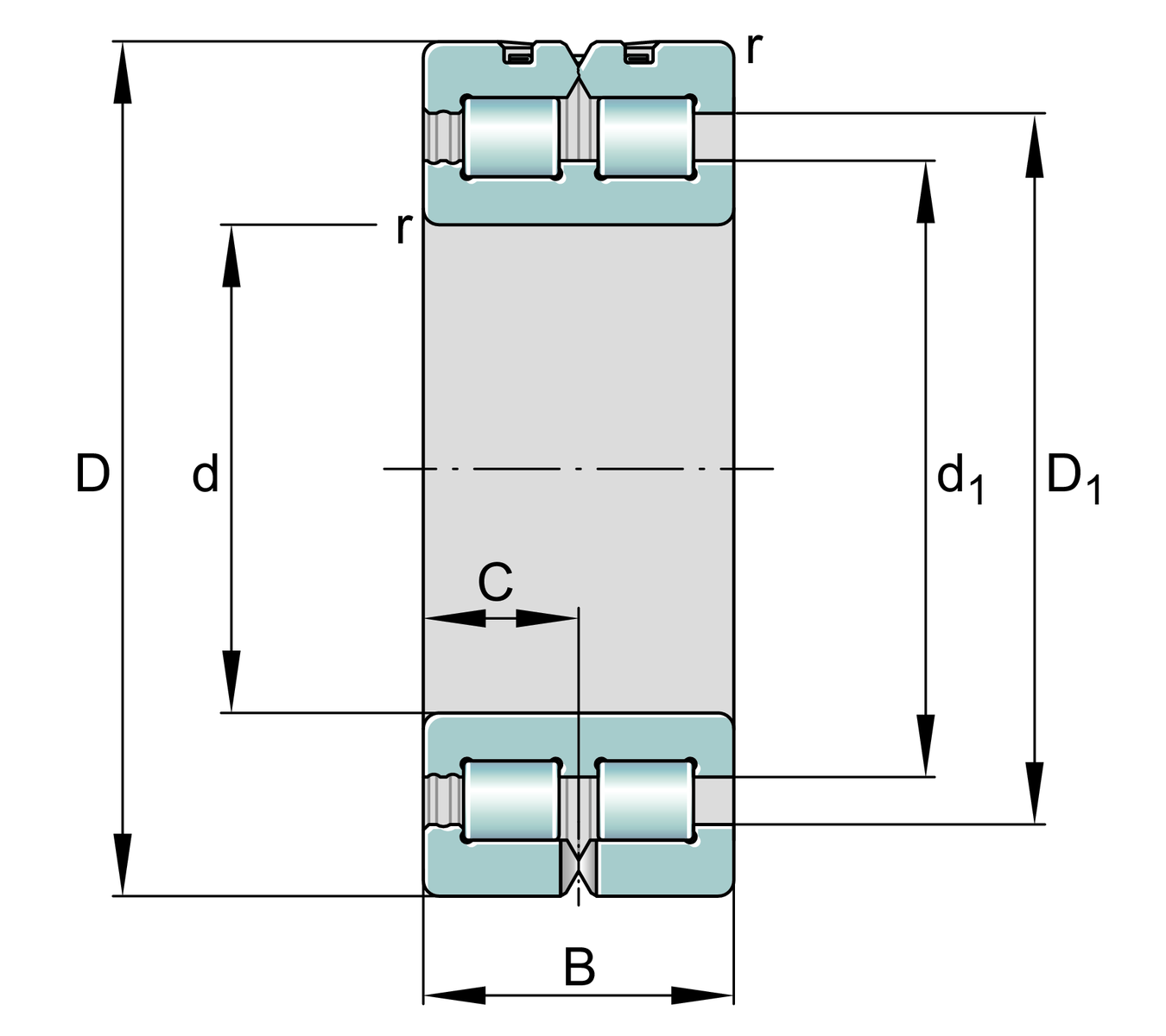

Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1 mm |
| d 1 | Diametru maxim bordură inel interior | 82,5 mm |
| D 1 min | Diametru minim bordură inel exterior | 87,4 mm |
| d c min | Umăr minim al arborelui | 82,5 mm |
| C | Distanță până la orificiul de ungere | 15 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Denumire rulment DIN5412 | NNC4914V |
