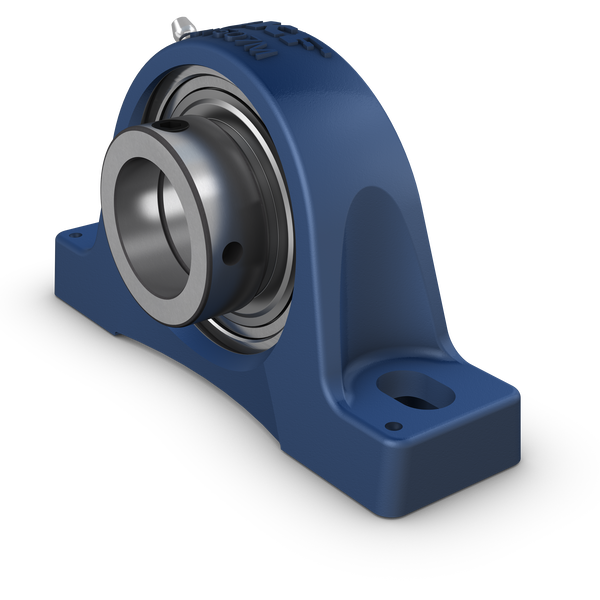

SY40-WF+SKF
Date tehnice produs
SY 40 WF - Unitate de rulment cu bile în bloc de suport cu inel interior extins și colier de blocare excentric, fontă, standarde ISO
Unitatea de rulment cu bile în bloc de suport cu inel interior extins și colier de blocare excentric, fontă, standarde ISO. Unitățile de rulment cu bile în bloc de suport (plummer) constau dintr-un rulment inserat montat într-o carcasă din fontă care poate fi fixată pe o suprafață de suport. Această variantă este destinată utilizării în aplicații în care direcția de rotație este constantă. Are un inel interior extins pe ambele părți și este fixat pe ax printr-un colier de blocare excentric, ceea ce facilitează montarea.
Diametru șurub de prindere12 mmDiametru șurub de prindere
Diametru ax40 mmDiametru ax
Înălțime centru (bloc de suport)49.2 mmÎnălțime centru (bloc de suport)
Lățimea totală a carcasei48 mmLățimea totală a carcasei
Distanța între găurile pentru șuruburi135.5 mmDistanța între găurile pentru șuruburi
Lățimea rulmentului, total56.3 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | SY 40 WF |
|---|---|
| Tip produs | Unitate de rulment cu bile în bloc de suport cu inel interior extins și colier de blocare excentric, fontă, standarde ISO |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 12 mm |
| Diametru ax | Diametru ax | 40 mm |
| Înălțime centru (bloc de suport) | Înălțime centru (bloc de suport) | 49.2 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 48 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 135.5 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 56.3 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 30.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 19 kN |
| Viteză limită | Viteză limită | 4800 r/min |
| Nută | Nută | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc de suport, bază normală |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Simplu |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Colier excentric |
| Tip gaură | Tip gaură | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Gaură de relubrifiere | Gaură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 1.91 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 40 mm |
| d1 | Diametru umăr inel interior | ≈ 51.8 mm |
| d2 | Diametru exterior al inelului de blocare | 56.5 mm |
| A | Lățimea bazei | 48 mm |
| A1 | Lățimea superioară | 30 mm |
| A5 | Proeminența capacului de capăt | 26 mm |
| B | Lățimea inelului interior | 42.8 mm |
| B1 | Lățimea totală a rulmentului | 56.3 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 6.75 mm |
| H | Înălțimea centrului locului sferic | 49.2 mm |
| H1 | Înălțimea piciorului | 19 mm |
| H2 | Înălțimea totală | 99 mm |
| J | Distanța între șuruburile de prindere | 135.5 mm |
| J | Distanța maximă între șuruburile de prindere | max. 146 mm |
| J | Distanța minimă între șuruburile de prindere | min. 125 mm |
| L | lungimea totală | 175 mm |
| N | Diametru gaura șurub de prindere | 14 mm |
| N1 | Lungimea găurii pentru șurub de prindere | 24.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 34.9 mm |
| RG | Filet carcasă pentru fittingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 3.5 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametru sferă cap de fitting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fittingul de grăsime | 7 mm |
| GN | Filet fitting de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 161 mm |
| J7 | Offset axial al pinilor de ghidare | 17 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 30.7 kN |
| C0 | Capacitate de încărcare statică de bază | 19 kN |
| Pu | limită de încărcare din oboseală | 0.8 kN |
| Viteză limită | Viteză limită | 4800 r/min |
Informații de montaj
| G2 | Șurub de setare | M10x1 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 5 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 16.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 12 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.5 in in |
