NN3020-D-K-TVP-SP-XL+FAG

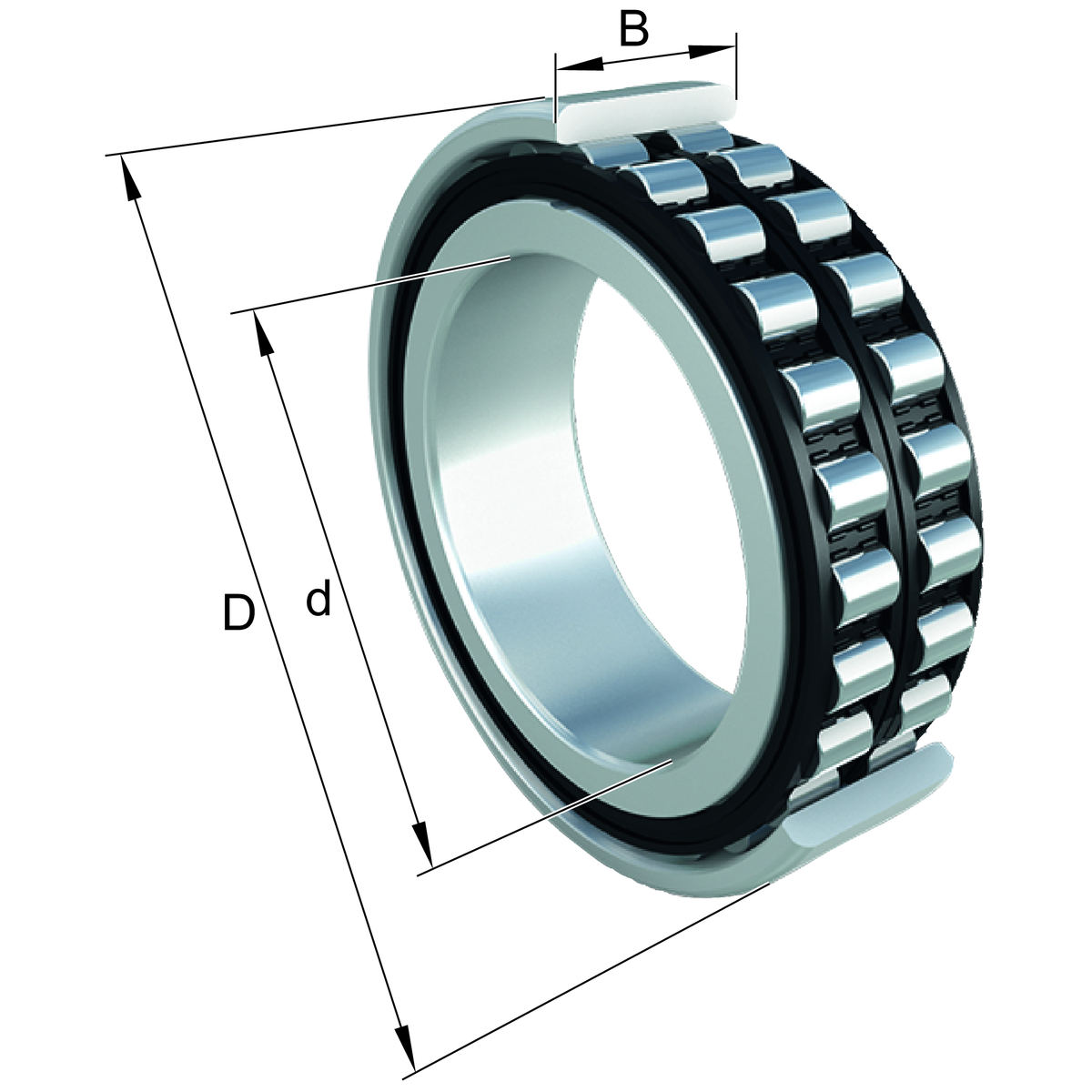

Fotografia produsului are caracter informativ

NN3020-D-K-TVP-SP-XL+FAG

Date tehnice FAG/Schaeffler

NN3020-D-K-TVP-SP-XL - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-D-K-TVP-SP, Rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d100 mmDiametru interior
D150 mmDiametru exterior
B37 mmLățime
C r169.000 NSarcină dinamică de bază, radială
C 0r235.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat

Prezentare produs

Cod produsNN3020-D-K-TVP-SP-XL
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0866529310000
Tip de bazăNN3020
Cod BearingXNN3020-D-K-TVP-SP-XL
Masa2.064 kg
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieTVPColivie din polimer
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Change markDInternal Variant D
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior100 mm
DDiametru exterior150 mm
BLățime37 mm
C rSarcină dinamică de bază, radială169.000 N
C 0rSarcină statică de bază, radială235.000 N
C urLimită de sarcină la oboseală, radială35.500 N
n G unsoareTurație limită pentru lubrifiere cu unsoare7.100 1/min
n G OilTurație limită pentru lubrifiere cu ulei8.300 1/min
≈mMasă2,064 kg

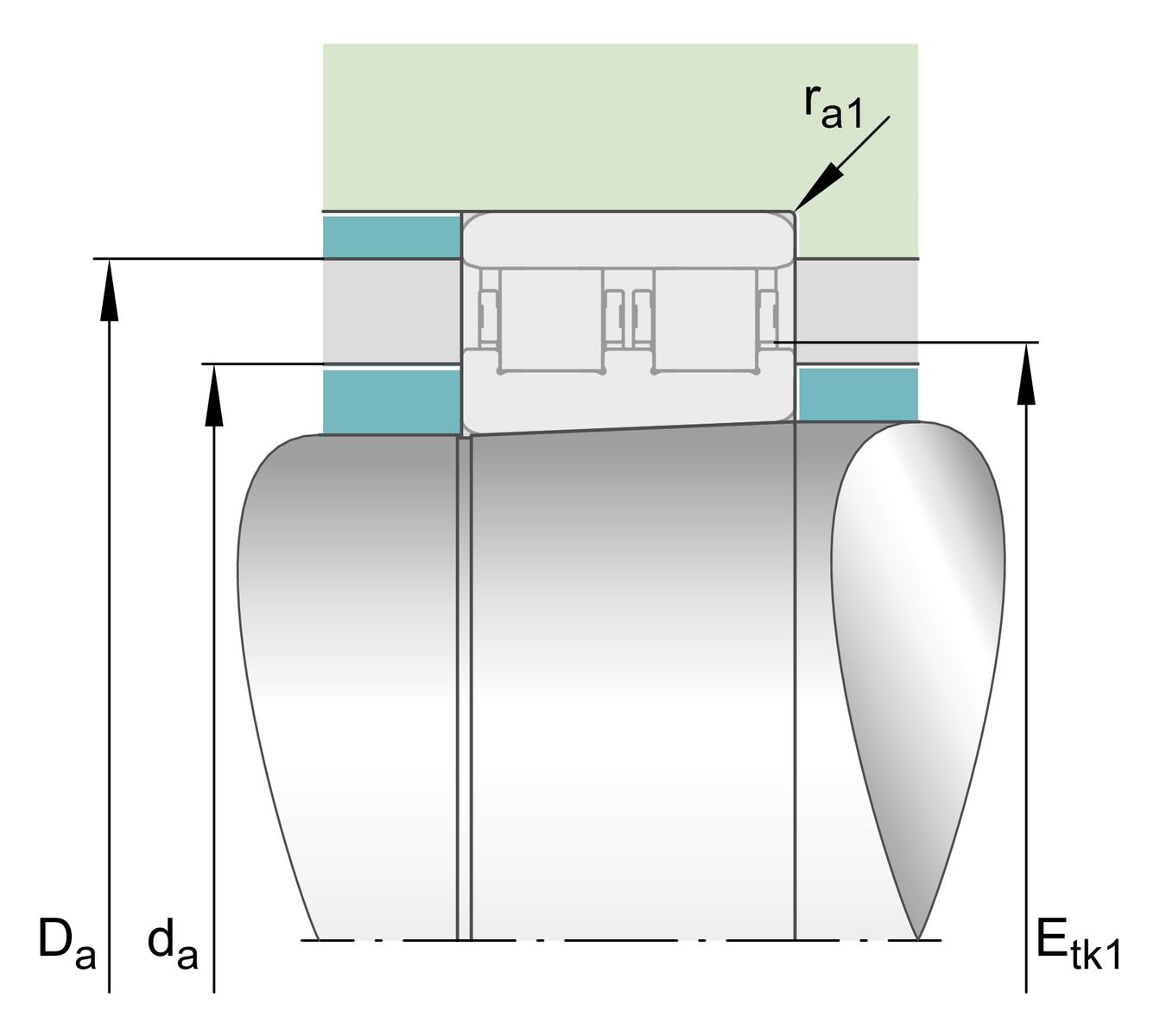

Dimensiuni de montaj

d aDiametru umăr arbore115 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă139,8 mm
Diametru degajare umăr inel exteriorH12
E tk 1 nomDiametru minim cerc injecție134,8 mm
r a1 maxRază maximă a degajării1,5 mm

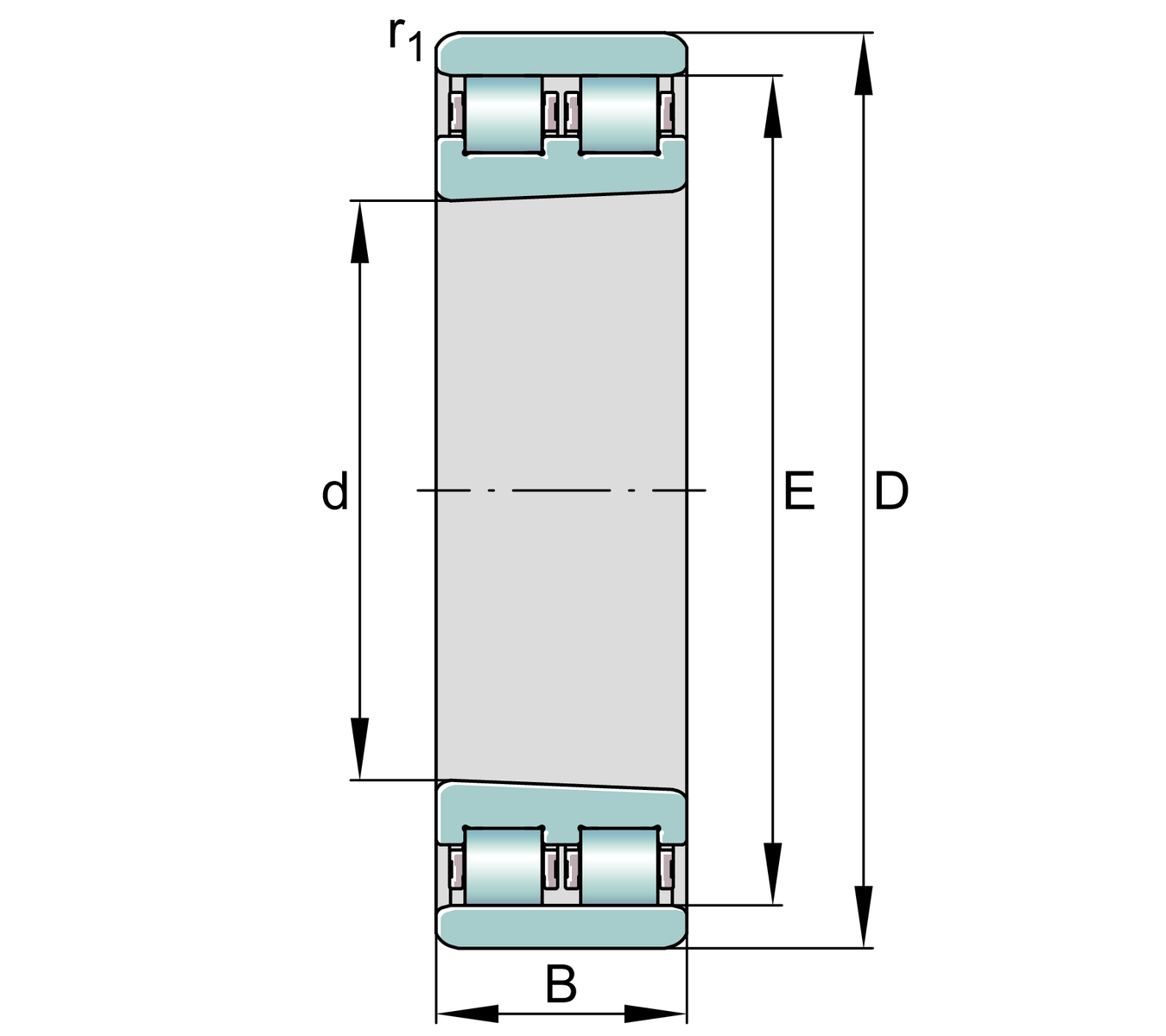

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii1,5 mm
EDiametru cale de rulare inel exterior137 mm

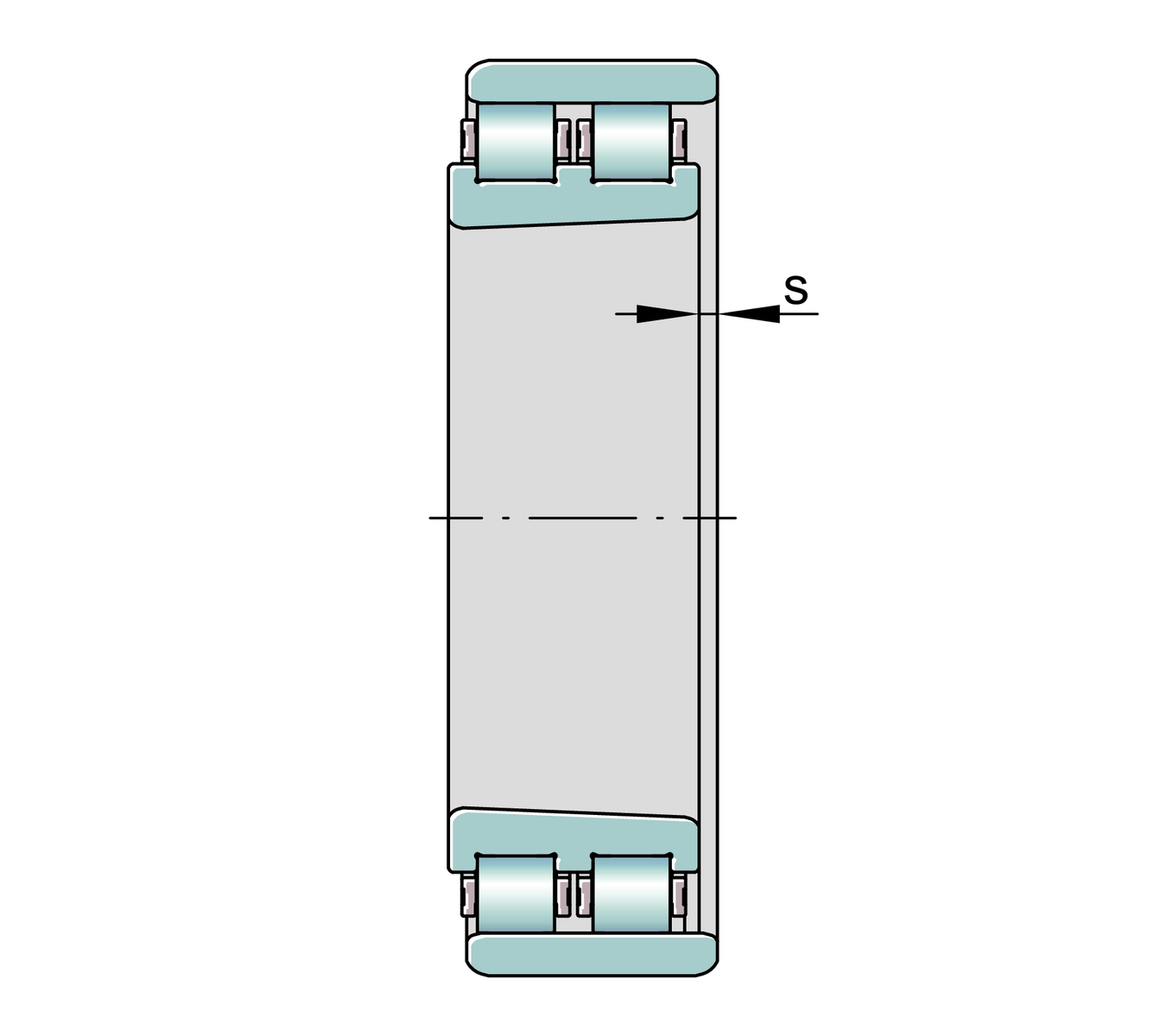

sDeplasare axială2,5 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C
