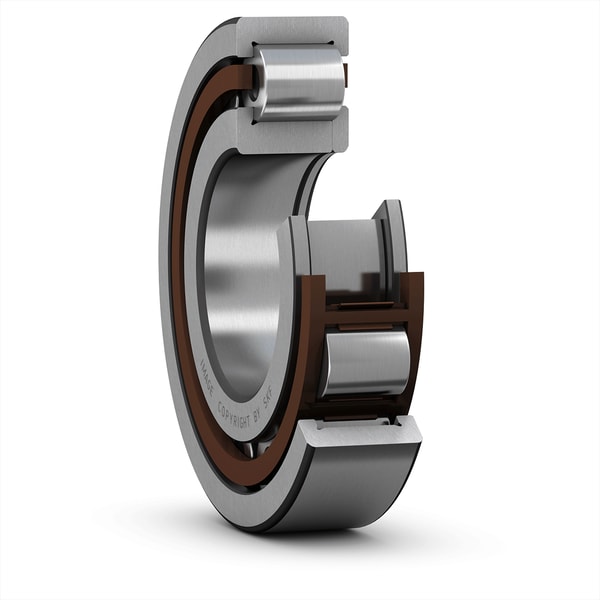

Fotografia produsului are caracter informativ
NUP205-ECP+SKF
Date tehnice produs
NUP 205 ECP - Rulment cu role cilindrice cu un singur rând, design NUP
Rulment cu role cilindrice cu un singur rând, design NUP Rulmenții cu role cilindrice cu un singur rând sunt proiectați pentru a suporta sarcini radiale mari în combinație cu viteze mari. Având două flanșe integrale pe inelul exterior și o flanșă integrală și un inel de flanșă liber pe inelul interior, rulmenții cu design NUP pot localiza axul axial în ambele direcții. O caracteristică importantă este designul separabil, care facilitează montarea și permite schimbul componentelor rulmentului.
Diametru interior25 mmDiametru interior
Diametru exterior52 mmDiametru exterior
Lățime15 mmLățime
Clasificare de încărcare dinamică de bază32.5 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază27 kNClasificare de încărcare statică de bază
Viteză de referință15000 r/minViteză de referință
Prezentare produs
| Cod produs | NUP 205 ECP |
|---|---|
| Tip produs | Rulment cu role cilindrice cu un singur rând, design NUP |
| Marcă | SKF |
Dimensiuni
| Diametru interior | Diametru interior | 25 mm |
| Diametru exterior | Diametru exterior | 52 mm |
| Lățime | Lățime | 15 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 32.5 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 27 kN |
| Viteză de referință | Viteză de referință | 15000 r/min |
| Viteză limită | Viteză limită | 16000 r/min |
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Capacitate de deplasare axială | Capacitate de deplasare axială | Niciuna |
| Numărul de rânduri | Numărul de rânduri | 1 |
| Caracteristica de localizare, inel exterior al rulmentului | Caracteristica de localizare, inel exterior al rulmentului | Fără |
| Tip de gaură | Tip de gaură | Cilindric |
| Colivie | Colivie | Nun-metalic |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 2 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 1 |
| Flanșă liberă | Flanșă liberă | Flanșă liberă pe inelul interior |
| Joc intern radial | Joc intern radial | CN |
| clasă de toleranță | clasă de toleranță | Nurmal |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristica de relubrifiere | Caracteristica de relubrifiere | Fără |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 0.5 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.139 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru interior | 25 mm |
| D | Diametru exterior | 52 mm |
| B | Lățime | 15 mm |
| d1 | Diametrul umărului inelului interior | ≈ 34.7 mm |
| D1 | Diametrul umărului inelului exterior | ≈ 43.3 mm |
| F | Diametrul căii de rulare a inelului interior | 31.5 mm |
| r1,2 | Dimensiunea fazei | min. 1 mm |
| r3,4 | Dimensiunea fazei inelului de flanșă liberă | min. 0.6 mm |
Dimensiuni de sprijin
| da | Diametrul manșonului de distanțare | min. 29.9 mm |
| db | Diametrul sprijinului axului | min. 36 mm |
| Da | Diametrul sprijinului carcasei | max. 46.4 mm |
| ra | Raza de fillet | max. 1 mm |
Date de calcul
| clasă de performanță SKF | clasă de performanță SKF | SKF Explorer |
| C | Clasificare de încărcare dinamică de bază | 32.5 kN |
| C0 | Clasificare de încărcare statică de bază | 27 kN |
| Pu | limită de încărcare pentru oboseală | 3.35 kN |
| Viteză de referință | Viteză de referință | 15000 r/min |
| Viteză limită | Viteză limită | 16000 r/min |
| kr | Factor minim de încărcare | 0.15 |
| e | Valoare limită | 0.2 |
| Y | Factor de calcul | 0.6 |
