Produse/Rulmenți/Rulmenți cu role conice/NN3019-D-K-TVP-SP-XL+FAG
NN3019-D-K-TVP-SP-XL+FAG

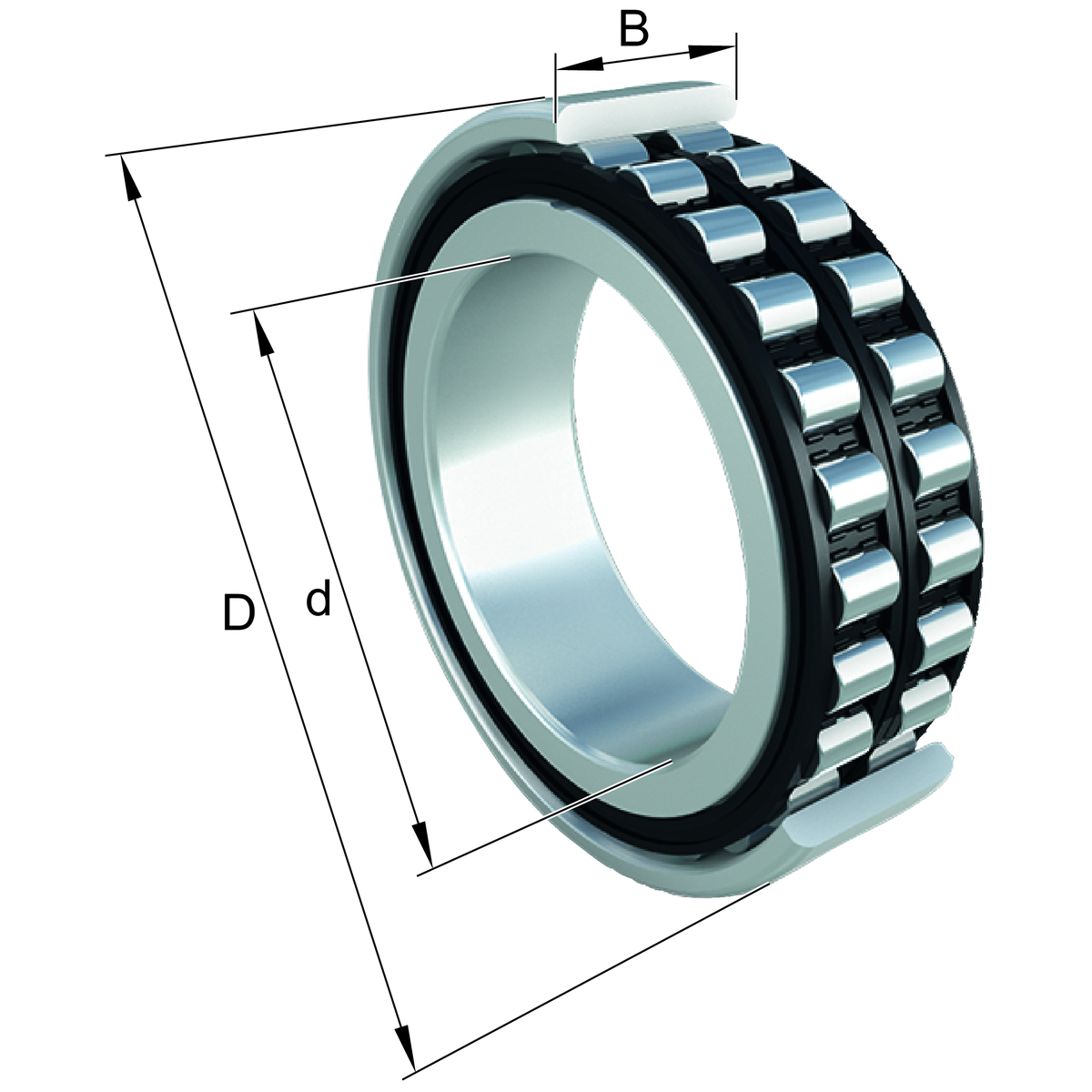

Fotografia produsului are caracter informativ

NN3019-D-K-TVP-SP-XL+FAG

Date tehnice FAG/Schaeffler

NN3019-D-K-TVP-SP-XL - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-D-K-TVP-SP, Rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d95 mmDiametru interior
D145 mmDiametru exterior
B37 mmLățime
C r170.000 NSarcină dinamică de bază, radială
C 0r234.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat

Prezentare produs

Cod produsNN3019-D-K-TVP-SP-XL
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0872461800000
Tip de bazăNN3019
Cod BearingXNN3019-D-K-TVP-SP-XL
Masa2.01 kg
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieTVPColivie din polimer
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Change markDInternal Variant D
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

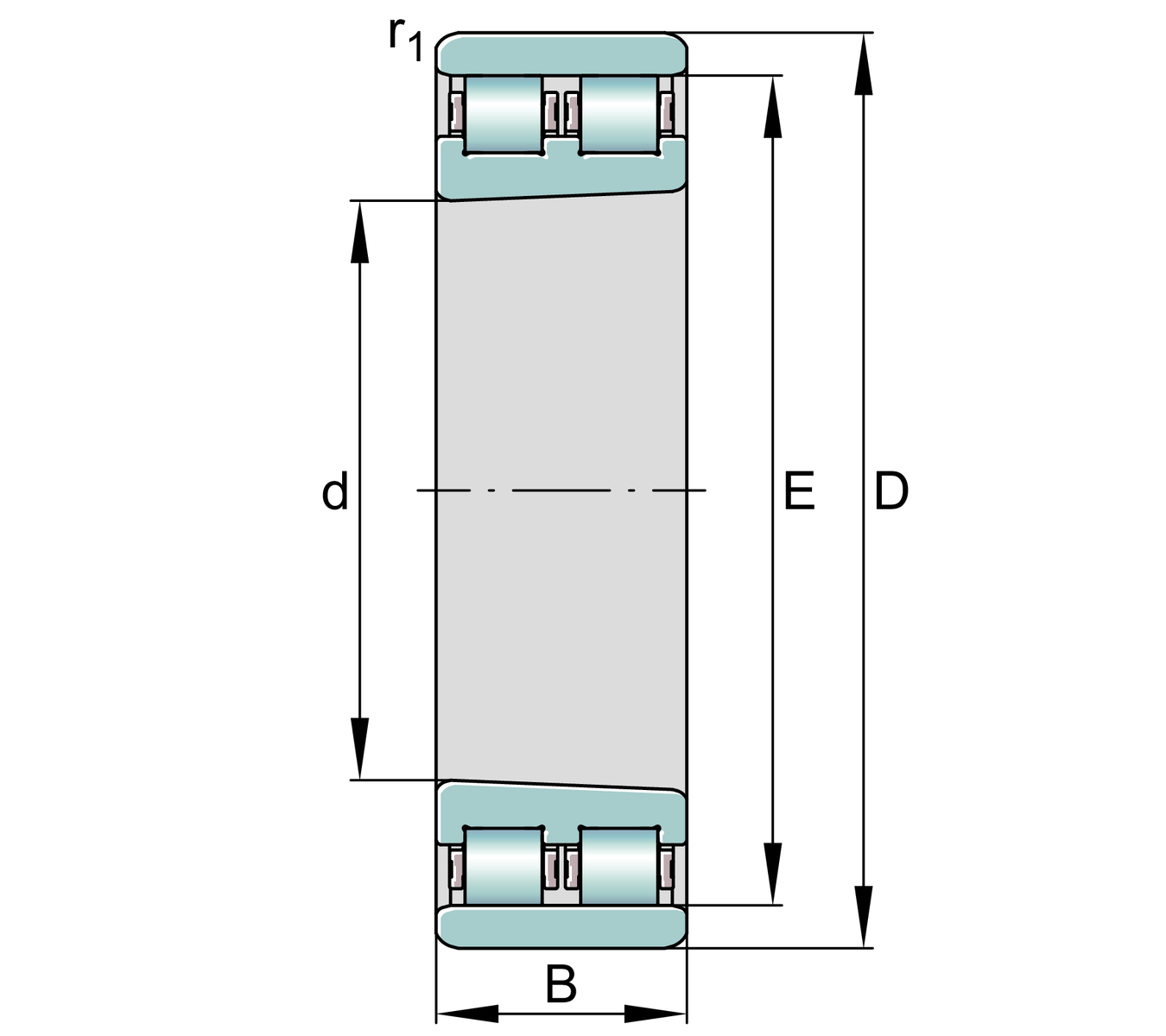

Dimensiuni principale și date de performanță

dDiametru interior95 mm
DDiametru exterior145 mm
BLățime37 mm
C rSarcină dinamică de bază, radială170.000 N
C 0rSarcină statică de bază, radială234.000 N
C urLimită de sarcină la oboseală, radială36.000 N
n G unsoareTurație limită pentru lubrifiere cu unsoare7.300 1/min
n G OilTurație limită pentru lubrifiere cu ulei8.600 1/min
≈mMasă2,01 kg

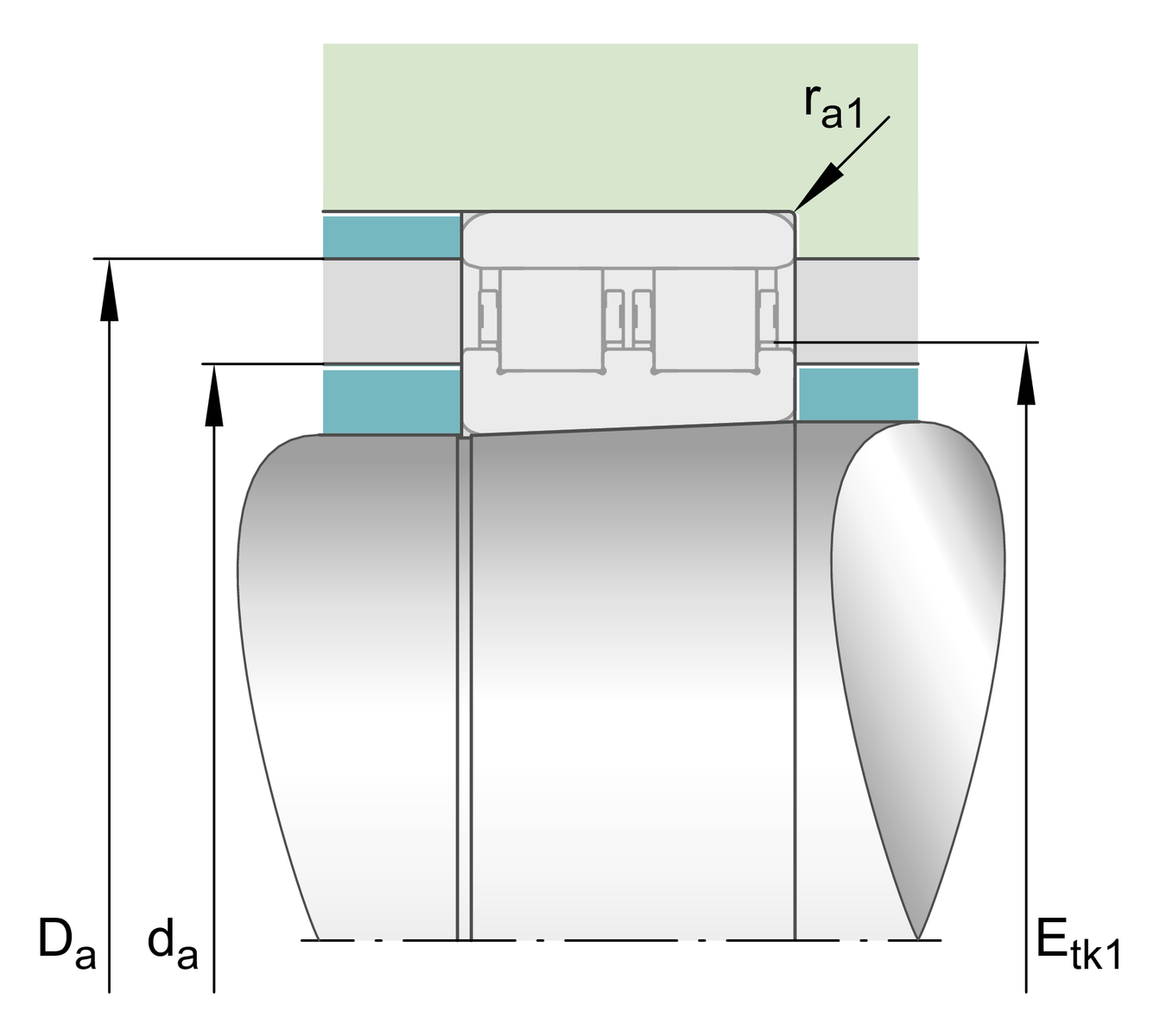

Dimensiuni de montaj

d aDiametru umăr arbore110 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă134,8 mm
Diametru degajare umăr inel exteriorH12
E tk 1 nomDiametru minim cerc injecție129,8 mm
r a1 maxRază maximă a degajării1,5 mm

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii1,5 mm
EDiametru cale de rulare inel exterior132 mm

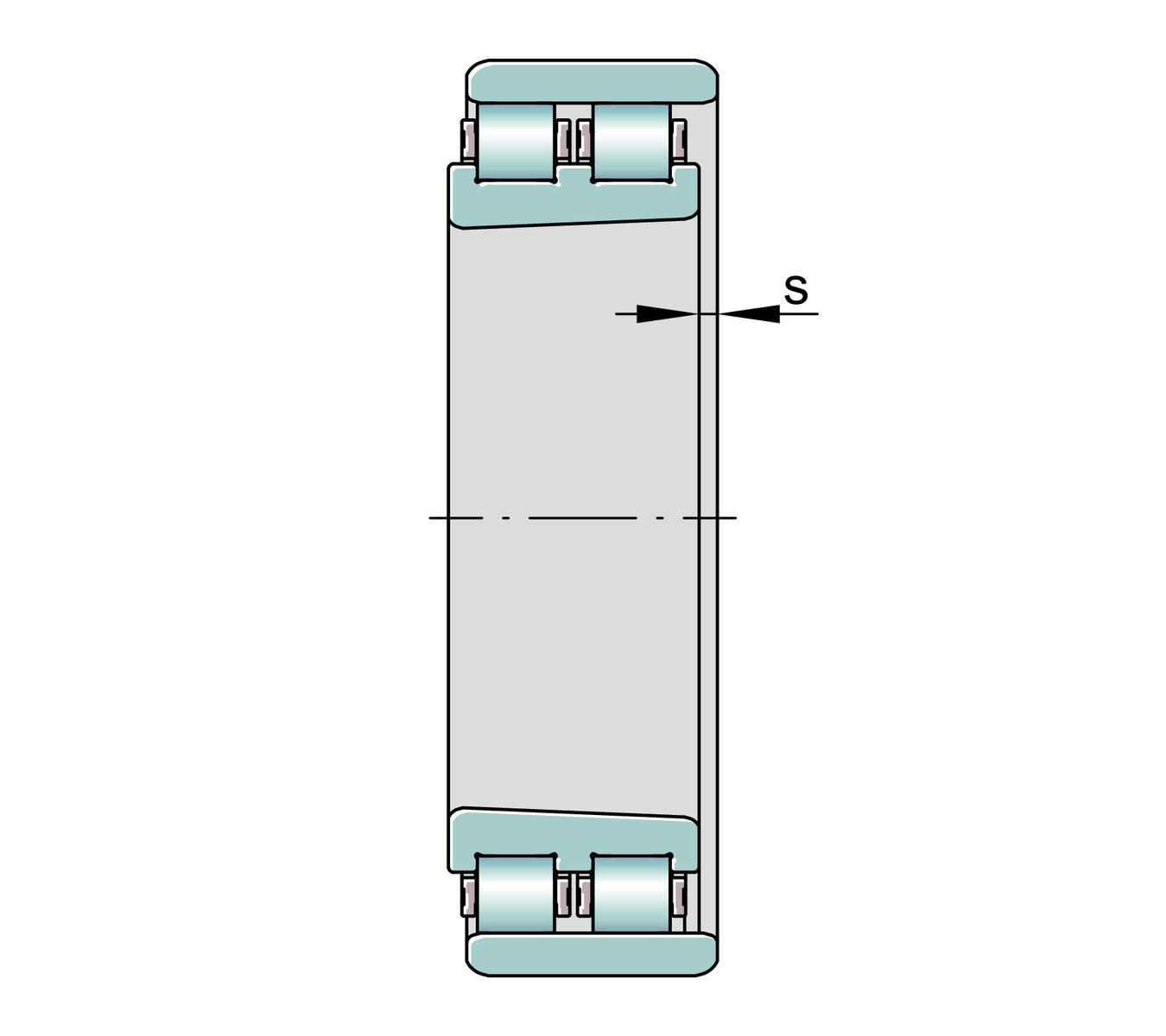

sDeplasare axială2,5 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare120 °C
