NNU4944-S-K-M-SP+FAG

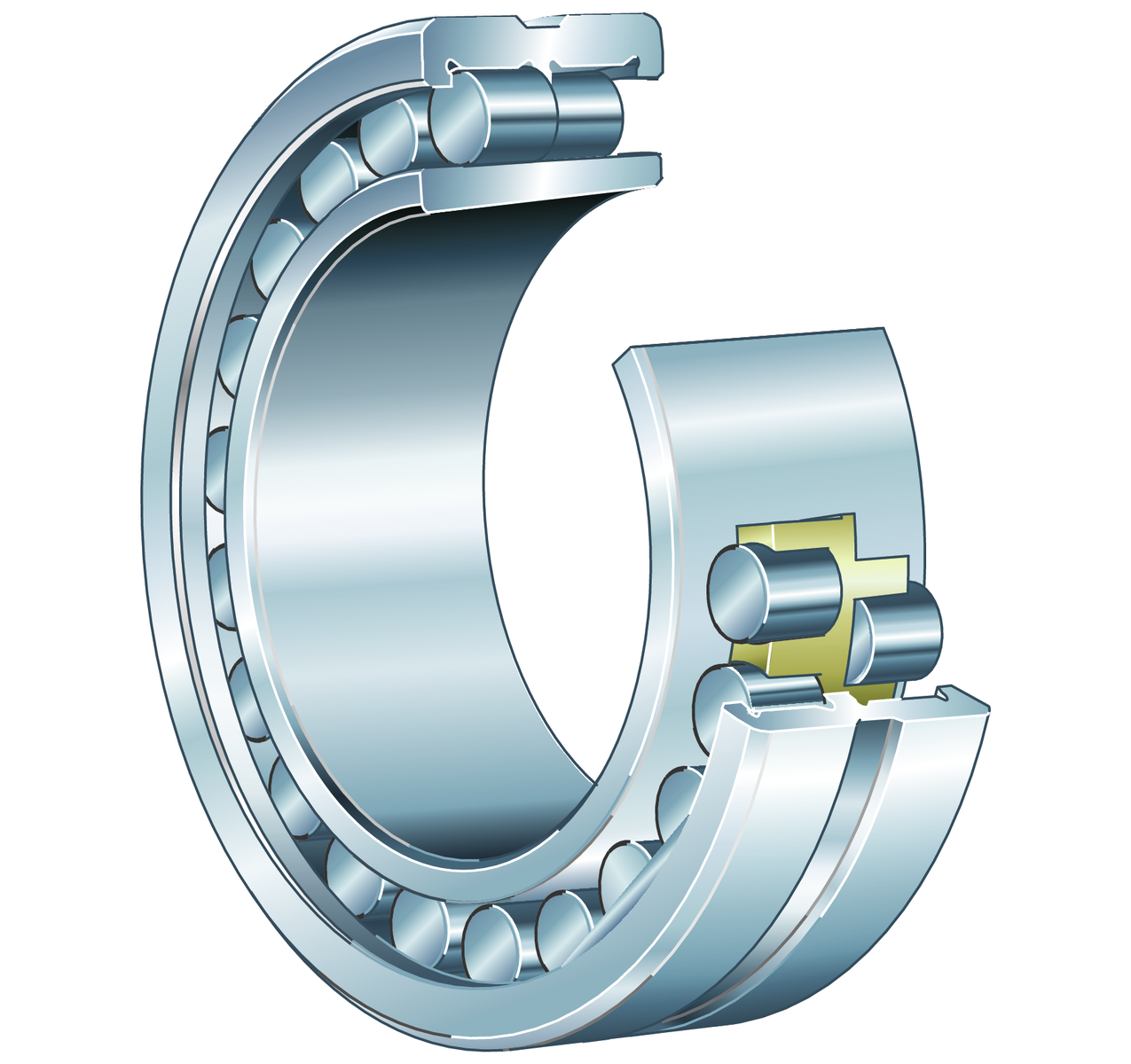

Fotografia produsului are caracter informativ

NNU4944-S-K-M-SP+FAG

Date tehnice FAG/Schaeffler

NNU4944-S-K-M-SP - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NNU49..-S-K-M-SP, rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d220 mmDiametru interior
D300 mmDiametru exterior
B80 mmLățime
C r510.000 NSarcină dinamică de bază, radială
C 0r1.140.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat

Prezentare produs

Cod produsNNU4944-S-K-M-SP
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0192334340000
Tip de bazăNNU4944
Cod BearingXNNU4944-S-K-M-SP
Masa14.79 kg
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieMColivie din alamă
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Locating Feature, inel exterior rulmentSOrificiu de ungeres and lubrication groove in inel exterior
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior220 mm
DDiametru exterior300 mm
BLățime80 mm
C rSarcină dinamică de bază, radială510.000 N
C 0rSarcină statică de bază, radială1.140.000 N
C urLimită de sarcină la oboseală, radială133.000 N
n G unsoareTurație limită pentru lubrifiere cu unsoare2.550 1/min
n G OilTurație limită pentru lubrifiere cu ulei3.000 1/min
≈mMasă14,79 kg

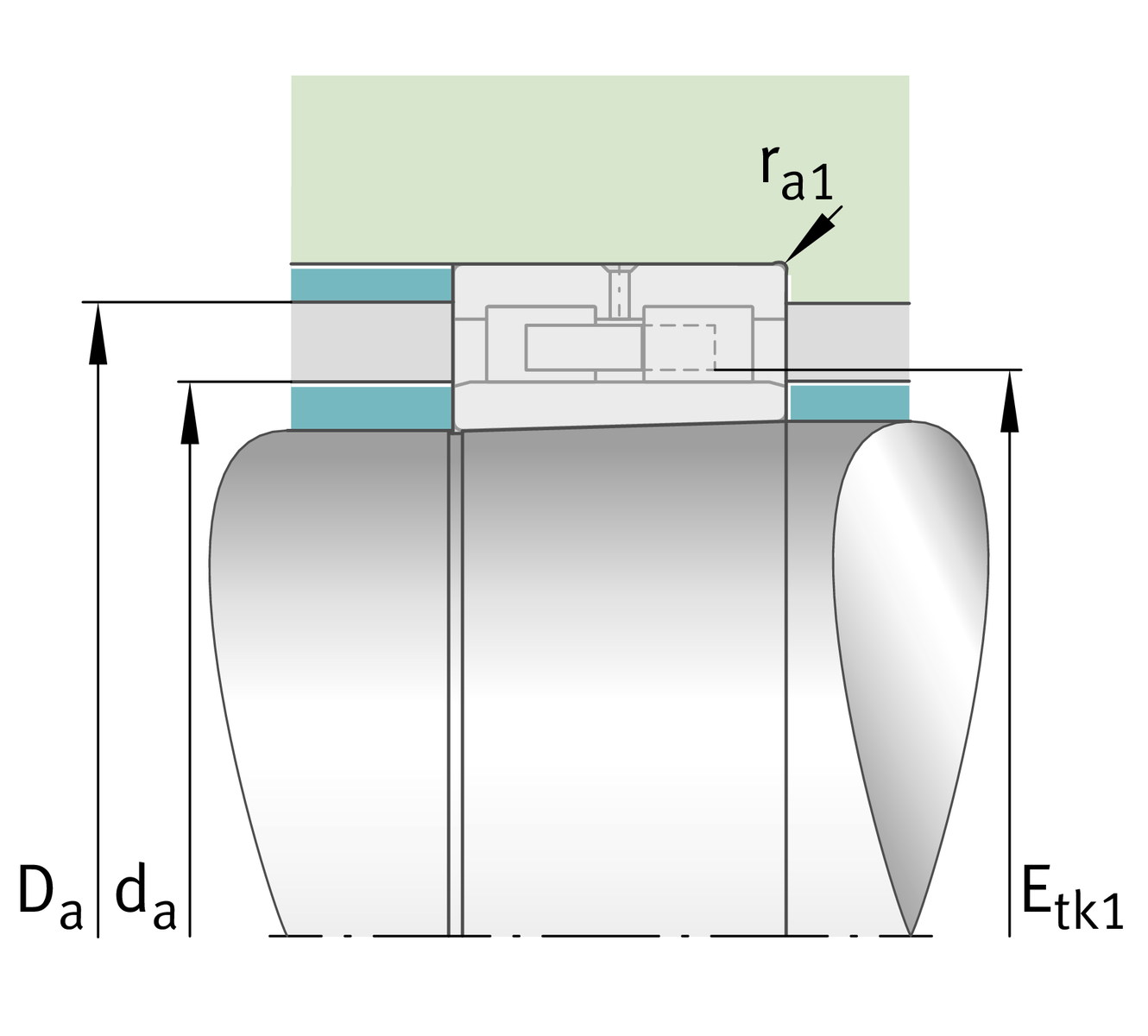

Dimensiuni de montaj

d aDiametru umăr arbore243 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă279 mm
Diametru umăr carcasă toleranceH12
r a1 maxRază maximă a degajării2,1 mm

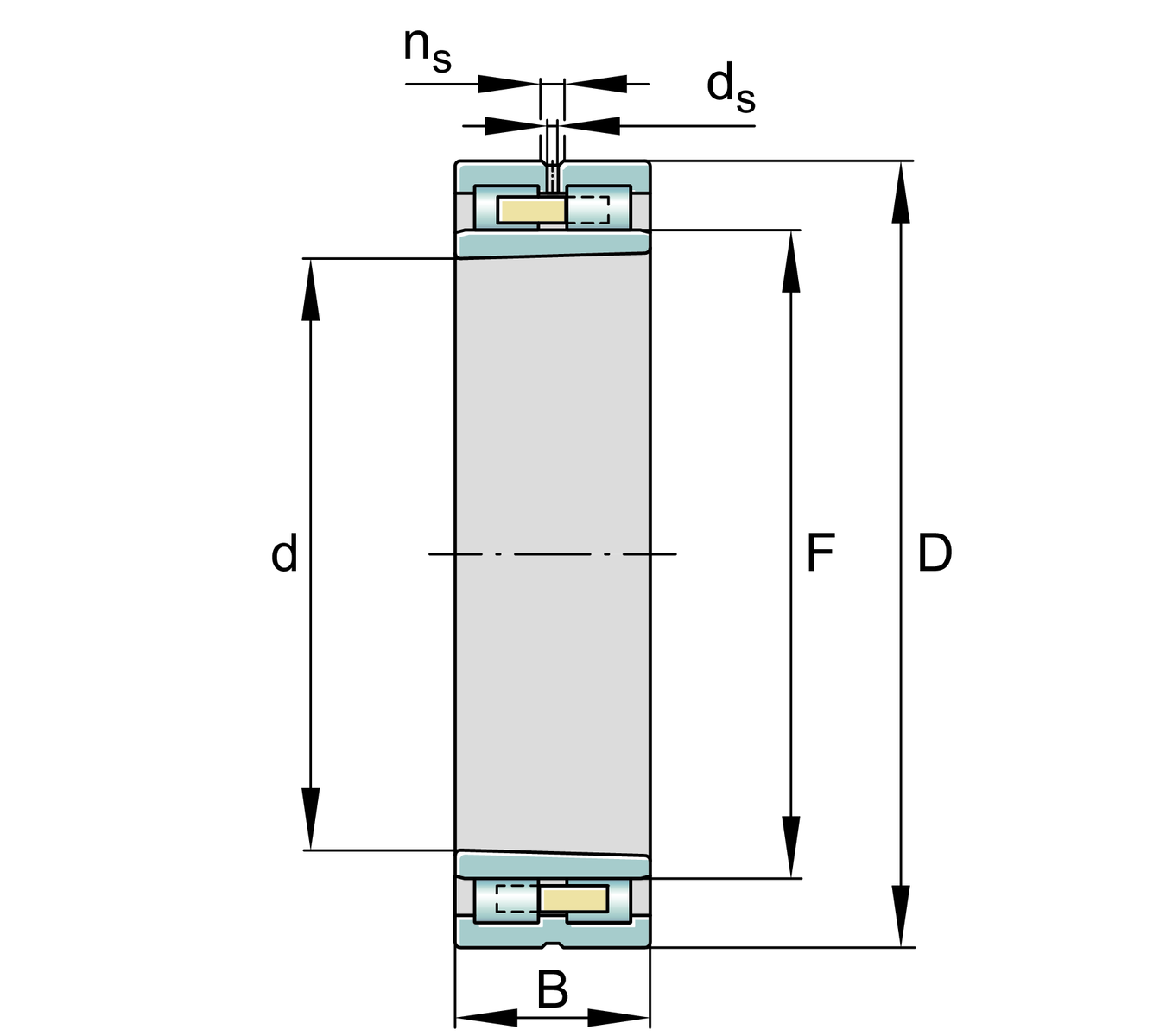

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii2,1 mm
FDiametru cale de rulare inel interior245 mm
n sLățime canal de ungere12,2 mm
d sDiametru orificiu de ungere6,3 mm

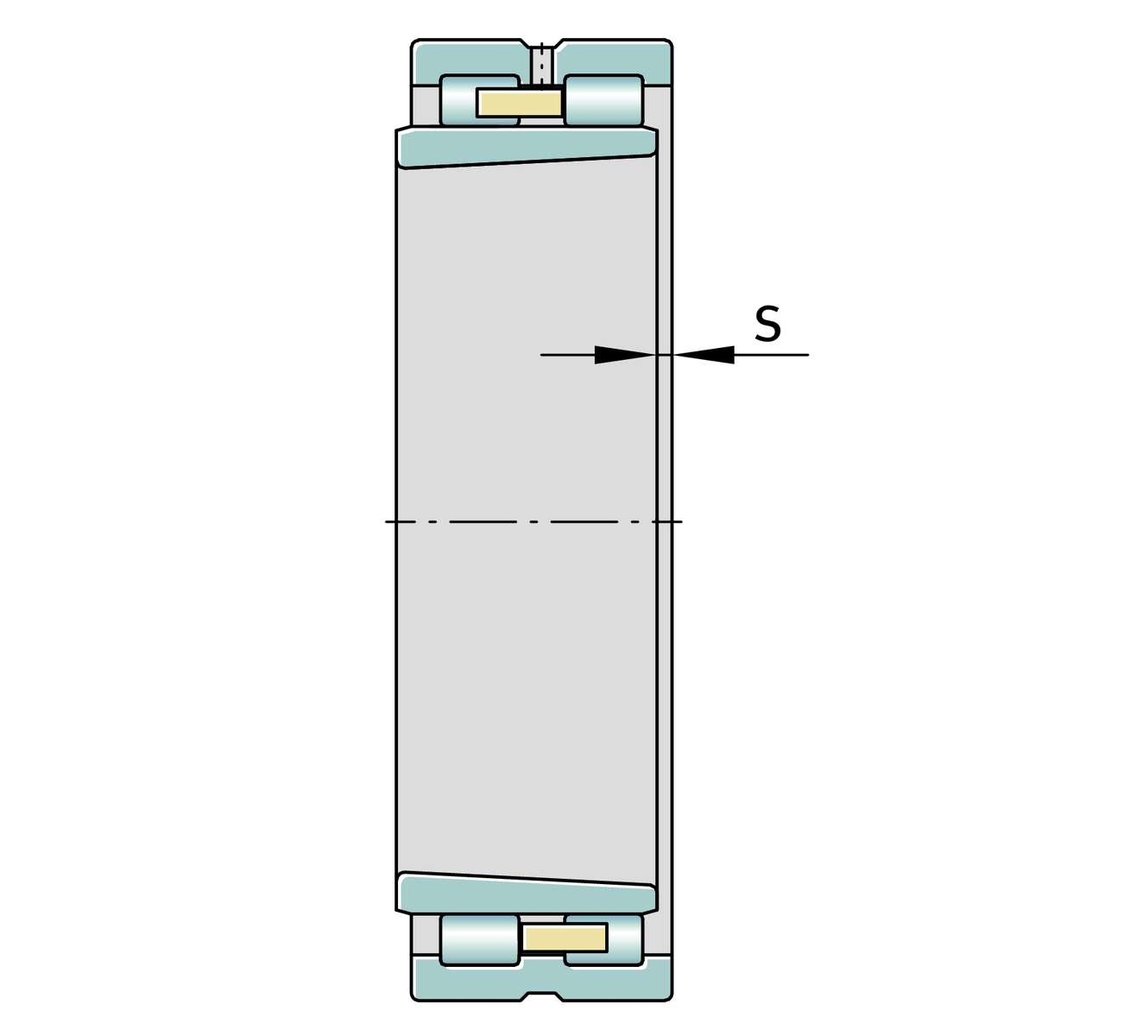

sDeplasare axială4,3 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare150 °C
