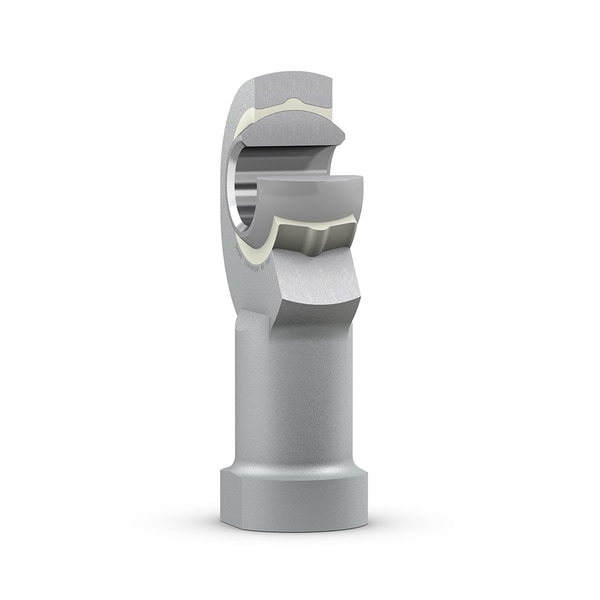

Fotografia produsului are caracter informativ
SIKB20-F+SKF
Date tehnice produs
SIKB 20 F - Capăt de tijă, fără întreținere, filet interior
Capăt de tijă, fără întreținere, filet interior Aceste capete de tijă SKF au un strat de alunecare injectat din PTFE FRP între carcasă și inelul interior. Această combinație de suprafețe de contact alunecătoare este fără întreținere. Filetul exterior este disponibil cu un filet stâng (prefix SAL) sau drept.
Diametru interior, inel interior de rulment20 mmDiametru interior, inel interior de rulment
Diametru exterior, ochi de carcasă51 mmDiametru exterior, ochi de carcasă
Lățime, inel interior de rulment25 mmLățime, inel interior de rulment
Denominație filetM 20x1.5Denominație filet
Lățime, ochi de carcasă18.5 mmLățime, ochi de carcasă
Înălțime centrală, carcasă (de la capătul tijă)77 mmÎnălțime centrală, carcasă (de la capătul tijă)
Prezentare produs
| Cod produs | SIKB 20 F |
|---|---|
| Tip produs | Capăt de tijă, fără întreținere, filet interior |
| Marca | SKF |
Dimensiuni
| Diametru interior, inel interior de rulment | Diametru interior, inel interior de rulment | 20 mm |
| Diametru exterior, ochi de carcasă | Diametru exterior, ochi de carcasă | 51 mm |
| Lățime, inel interior de rulment | Lățime, inel interior de rulment | 25 mm |
| Denominație filet | Denominație filet | M 20x1.5 |
| Lățime, ochi de carcasă | Lățime, ochi de carcasă | 18.5 mm |
| Înălțime centrală, carcasă (de la capătul tijă) | Înălțime centrală, carcasă (de la capătul tijă) | 77 mm |
| Lungime carcasă, total | Lungime carcasă, total | 105 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 31 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 50 kN |
Proprietăți
| Combinație de suprafețe de contact alunecătoare | Combinație de suprafețe de contact alunecătoare | Oțel/PTFE FRP |
| Material, carcasă | Material, carcasă | Oțel |
| Material, inel interior | Material, inel interior | Oțel pentru rulmenți |
| Întreținere | Întreținere | Fără întreținere |
| Caracteristică de atașare, tijă capăt | Caracteristică de atașare, tijă capăt | Filet interior drept |
| Etanșare | Etanșare | Fără |
Logistică
| Greutate netă produs | Greutate netă produs | 0.412 kg |
| Cod eClass | Cod eClass | 23-05-01-05 |
| Cod UNSPSC | Cod UNSPSC | 31171508 |
Dimensiuni
| d | Diametru interior | 20 mm |
| d2 | Diametru cap | max. 51 mm |
| B | Lățime inel interior | 25 mm |
| G | Filet | M 20x1.5 |
| C1 | Lățime cap | max. 18.5 mm |
| h1 | Înălțime fața capătului tijă - centru ochi capăt tijă | 77 mm |
| α | Unghi de înclinare | 14 ° ° |
| dk | Diametru canal inel interior | 34.925 mm |
| d3 | Diametru carcasă tijă | ≈ 27.5 mm |
| d4 | Diametru carcasă tijă | max. 37 mm |
| l3 | Lungime filet | min. 30 mm |
| l4 | Lungime (înălțime) carcasă | max. 105 mm |
| l5 | Lungime platou cheie | ≈ 10 mm |
| l7 | Distanța între fața de fazare a tijă - centru ochi capăt tijă | min. 25 mm |
| w | Dimensiune cheie | 32 mm |
| r1 | Dimensiune fazare diametru | min. 0.3 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 31 kN |
| C0 | Capacitate de încărcare statică de bază | 50 kN |
| K | Factor de încărcare dinamic specific | 50 N/mm² N/mm² |
| KM | Constantă material | 530 |
