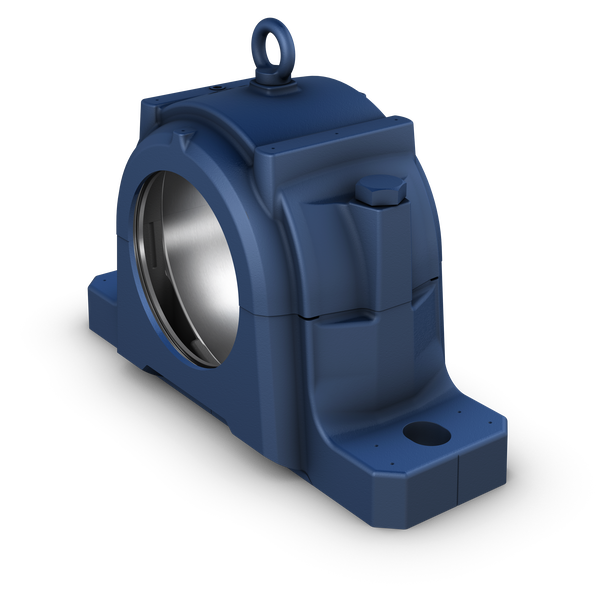

Fotografia produsului are caracter informativ
SNL526+SKF
Date tehnice produs
SNL 526 - Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6
Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 Carcasele bloc plummer (pernă) SNL sunt cele mai populare carcase de rulmenți SKF de pe piață, dezvoltate pentru a fi prima alegere în ceea ce privește designul, calitatea și economia. Acestea permit rulmenților incorporați să atingă o durată maximă de viață cu o nevoie mai mică de întreținere. Sunt disponibile diferite variante de carcasă și designuri de etanșare, ceea ce face ca utilizarea carcaselor personalizate să fie practic inutilă și permite realizarea unor aranjamente de rulmenți rentabile.
Diametru suport rulment230 mmDiametru suport rulment
Lățime suport rulment90 mmLățime suport rulment
Înălțime centru (bloc pernă)150 mmÎnălțime centru (bloc pernă)
Distanța între găurile pentru șuruburi380 mmDistanța între găurile pentru șuruburi
Diametru șurub de prindere24 mmDiametru șurub de prindere
Tip carcasăBloc plummer/pernăTip carcasă
Prezentare produs
| Cod produs | SNL 526 |
|---|---|
| Tip produs | Carcasă bloc plummer (pernă) divizată, serii SNL 2, 3, 5 și 6 |
| Marcă | SKF |
Dimensiuni
| Diametru suport rulment | Diametru suport rulment | 230 mm |
| Lățime suport rulment | Lățime suport rulment | 90 mm |
| Înălțime centru (bloc pernă) | Înălțime centru (bloc pernă) | 150 mm |
| Distanța între găurile pentru șuruburi | Distanța între găurile pentru șuruburi | 380 mm |
| Diametru șurub de prindere | Diametru șurub de prindere | 24 mm |
Proprietăți
| Tip carcasă | Tip carcasă | Bloc plummer/pernă |
| Configurație carcasă | Configurație carcasă | În două piese |
| Aranjament de montare | Aranjament de montare | Prin ax/Capăt ax |
| Număr de găuri pentru șuruburi de prindere | Număr de găuri pentru șuruburi de prindere | 2 |
| Material, carcasă | Material, carcasă | Fontă |
| Tip etanșare carcasă rulment | Tip etanșare carcasă rulment | Fără |
| Funcție/posibilitate de lubrifiere a carcasei | Funcție/posibilitate de lubrifiere a carcasei | Grăsime |
Logistică
| Greutate netă produs | Greutate netă produs | 34.6 kg |
| Cod eClass | Cod eClass | 23-05-17-01 |
| Cod UNSPSC | Cod UNSPSC | 31171519 |
Dimensiuni
| Da | Diametru suport rulment | 230 mm |
| clasă de toleranță a diametrului suportului rulment | clasă de toleranță a diametrului suportului rulment | G7 |
| Ca | Lățime suport rulment | 90 mm |
| H1 | Înălțime centru suport rulment | 150 mm |
| Db | Diametru orificiu | 167.5 mm |
| A | Lățime totală | 190 mm |
| A1 | Lățime picior | 130 mm |
| G1 | Filet găuri de relubrifiere | 1/8-27 NPSF |
| H | Înălțime totală | 290 mm |
| H2 | Înălțime picior | 50 mm |
| L | lungime totală | 445 mm |
| J | Distanța între șuruburile de prindere | 380 mm |
| N | Lungimea orificiului pentru șurub de prindere | 35 mm |
| N1 | Lățimea orificiului pentru șurub de prindere | 28 mm |
| A3 | Lățimea interioară între canelurile de etanșare | 156 mm |
| A4 | Lățimea canelurii de etanșare | 6 mm |
| A5 | Distanța până la fața din spate a canelurii de etanșare | 11 mm |
| A6 | Lățimea la diametrul orificiului | 15 mm |
| Dc | Diametru canelură de etanșare | 177.5 mm |
| J6 | Distanța între pini de ghidare | 414 mm |
| J7 | Offset axial al pinilor de ghidare | 46 mm |
| N4 | Diametru pini de ghidare | max. 12 mm |
Date de calcul
| P0° | Încărcare de rupere la un unghi de încărcare de 0° (dacă carcasă nu este susținută pe întreaga sa bază) | 900 kN |
| P55° | Încărcare de rupere la un unghi de încărcare de 55° | 900 kN |
| P90° | Încărcare de rupere la un unghi de încărcare de 90° | 540 kN |
| P120° | Încărcare de rupere la un unghi de încărcare de 120° | 410 kN |
| P150° | Încărcare de rupere la un unghi de încărcare de 150° | 360 kN |
| P180° | Încărcare de rupere la un unghi de încărcare de 180° | 450 kN |
| Pa | Încărcare de rupere, axială | 295 kN |
| Q120° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 120° | 900 kN |
| Q150° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 150° | 520 kN |
| Q180° | Încărcare pentru a atinge punctul de curgere la un unghi de încărcare de 180° | 450 kN |
Materiale
| Material carcasă | Material carcasă | Fontă |
| Protecție împotriva coroziunii | Protecție împotriva coroziunii | Vopsea - conform ISO 12944-2, categoria de corrosivitate C2 |
Informații de montare
| G | Diametru recomandat pentru șuruburile de prindere | 24 mm |
| Cuplu de strângere recomandat pentru șuruburile de prindere | Cuplu de strângere recomandat pentru șuruburile de prindere | 665 N·m N·m |
| Dimensiunea șuruburilor de cap | Dimensiunea șuruburilor de cap | M24x130 |
| Cuplu de strângere pentru șuruburile de cap | Cuplu de strângere pentru șuruburile de cap | 350 N·m N·m |
| Dimensiunea șurubului cu ochi | Dimensiunea șurubului cu ochi | M10 |
| Umplere inițială cu grăsime, 20% | Umplere inițială cu grăsime, 20% | 700 g g |
| Umplere inițială cu grăsime, 40% | Umplere inițială cu grăsime, 40% | 1100 g g |
Produse incluse
| Racord de grăsime | Racord de grăsime | AH 1/8-27 PTF |
