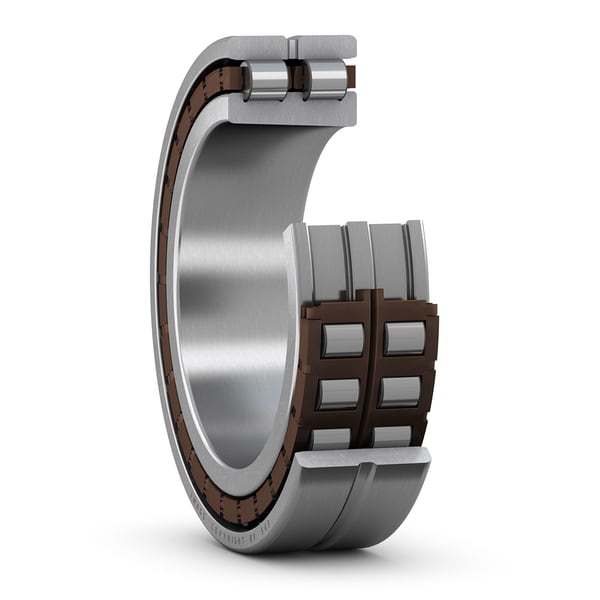

Fotografia produsului are caracter informativ
NN3014-KTN/SPW33+SKF
Date tehnice produs
NN 3014 KTN/SPW33 - Rulment cu role cilindrice cu precizie superioară, cu două rânduri, cu găuri conice și caracteristică de lubrifiere
Rulment cu role cilindrice cu precizie superioară, cu două rânduri, cu găuri conice și caracteristică de lubrifiere. Rulmenții cu rolă cilindrică cu precizie superioară din seria NN 30 oferă un echilibru unic între capacitatea de încărcare, rigiditate și viteză. Având trei flanșe pe inelul interior și fără flanșe pe inelul exterior, rulmenții pot acomoda deplasarea axială în ambele direcții. Execuțieul separabil simplifică montarea și demontarea, în special atunci când condițiile de încărcare necesită ca ambele inele să aibă o ajustare de interferență. Găurile conice permit ajustarea precisă a jocului sau a preîncărcării în timpul montării.
Diametru găuri70 mmDiametru găuri
Diametru exterior110 mmDiametru exterior
Lățime30 mmLățime
Clasificare de încărcare dinamică de bază96.8 kNClasificare de încărcare dinamică de bază
Clasificare de încărcare statică de bază150 kNClasificare de încărcare statică de bază
Viteză maximă pentru lubrifierea cu grasime8000 r/minViteză maximă pentru lubrifierea cu grasime
Prezentare produs
| Cod produs | NN 3014 KTN/SPW33 |
|---|---|
| Tip produs | Rulment cu rolă cilindrică cu precizie superioară, cu două rânduri, cu găuri conice și caracteristică de lubrifiere |
| Marcă | SKF |
Dimensiuni
| Diametru găuri | Diametru găuri | 70 mm |
| Diametru exterior | Diametru exterior | 110 mm |
| Lățime | Lățime | 30 mm |
Performanță
| Clasificare de încărcare dinamică de bază | Clasificare de încărcare dinamică de bază | 96.8 kN |
| Clasificare de încărcare statică de bază | Clasificare de încărcare statică de bază | 150 kN |
| Viteză maximă pentru lubrifierea cu grasime | Viteză maximă pentru lubrifierea cu grasime | 8000 r/min |
| Viteză maximă pentru lubrifierea cu ulei-aer | Viteză maximă pentru lubrifierea cu ulei-aer | 9000 r/min |
Proprietăți
| Partea rulmentului | Partea rulmentului | Rulment complet |
| Numărul de rânduri | Numărul de rânduri | 2 |
| Tipul găurii | Tipul găurii | Conică 1:12 |
| Colivie | Colivie | Nun-metalic |
| Execuție | Execuție | NN |
| Numărul de flanșe, inel exterior | Numărul de flanșe, inel exterior | 0 |
| Numărul de flanșe, inel interior | Numărul de flanșe, inel interior | 3 |
| Flanșă liberă | Flanșă liberă | Niciuna |
| Joc intern radial | Joc intern radial | C1 |
| clasă de toleranță | clasă de toleranță | clasă SP (SP) |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Furcă circulară și găuri de lubrifiere |
| Amprenta de carbon indicativă pentru produsul nou | Amprenta de carbon indicativă pentru produsul nou | 3.5 kg CO2e |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.983 kg |
| Cod eClass | Cod eClass | 23-05-09-01 |
| Cod UNSPSC | Cod UNSPSC | 31171505 |
Dimensiuni
| d | Diametru găuri | 70 mm |
| D | Diametru exterior | 110 mm |
| B | Lățime | 30 mm |
| d1 | Diametru umăr inel interior (design NN) | 85.6 mm |
| E | Diametru cale inel exterior (design NN) | 100 mm |
| b | Lățime canelură de lubrifiere circulară la inel exterior | 5.5 mm |
| K | Diametru gaură de lubrifiere (inel exterior) | 3 mm |
| r1,2 | Dimensiunea fazei inel exterior | min. 1.1 mm |
| r3,4 | Dimensiunea fazei inel interior (rulment cu găuri conice) | min. 0.6 mm |
| s | Deplasare axială permisibilă din poziția normală a unui inel de rulment în raport cu celălalt (toate) | max. 2 mm |
Dimensiuni de sprijin
| da | Diametru sprijin arbore | min. 76.5 mm |
| Da | Diametru sprijin carcasă | min. 101 mm |
| Da | Diametru sprijin carcasă | max. 103.5 mm |
| ra | Raza de fillet | max. 1 mm |
| dn | Poziția duzei de ulei (nu pentru variante cu cage TNHA) | 98.4 mm |
Date de calcul
| C | Clasificare de încărcare dinamică de bază | 96.8 kN |
| C0 | Clasificare de încărcare statică de bază | 150 kN |
| Pu | limită de încărcare de oboseală | 17.3 kN |
| Viteză maximă pentru lubrifierea cu grasime | Viteză maximă pentru lubrifierea cu grasime | 8000 r/min |
| Viteză maximă pentru lubrifierea cu ulei-aer | Viteză maximă pentru lubrifierea cu ulei-aer | 9000 r/min |
| Gref | Cantitate de referință de grasime | 5.9 cm³ cm³ |
| Rigiditate radială statică (valoare orientativă) | Rigiditate radială statică (valoare orientativă) | 1610 N/µm N/µm |
