11204-TVH+FAG

Date tehnice FAG/Schaeffler

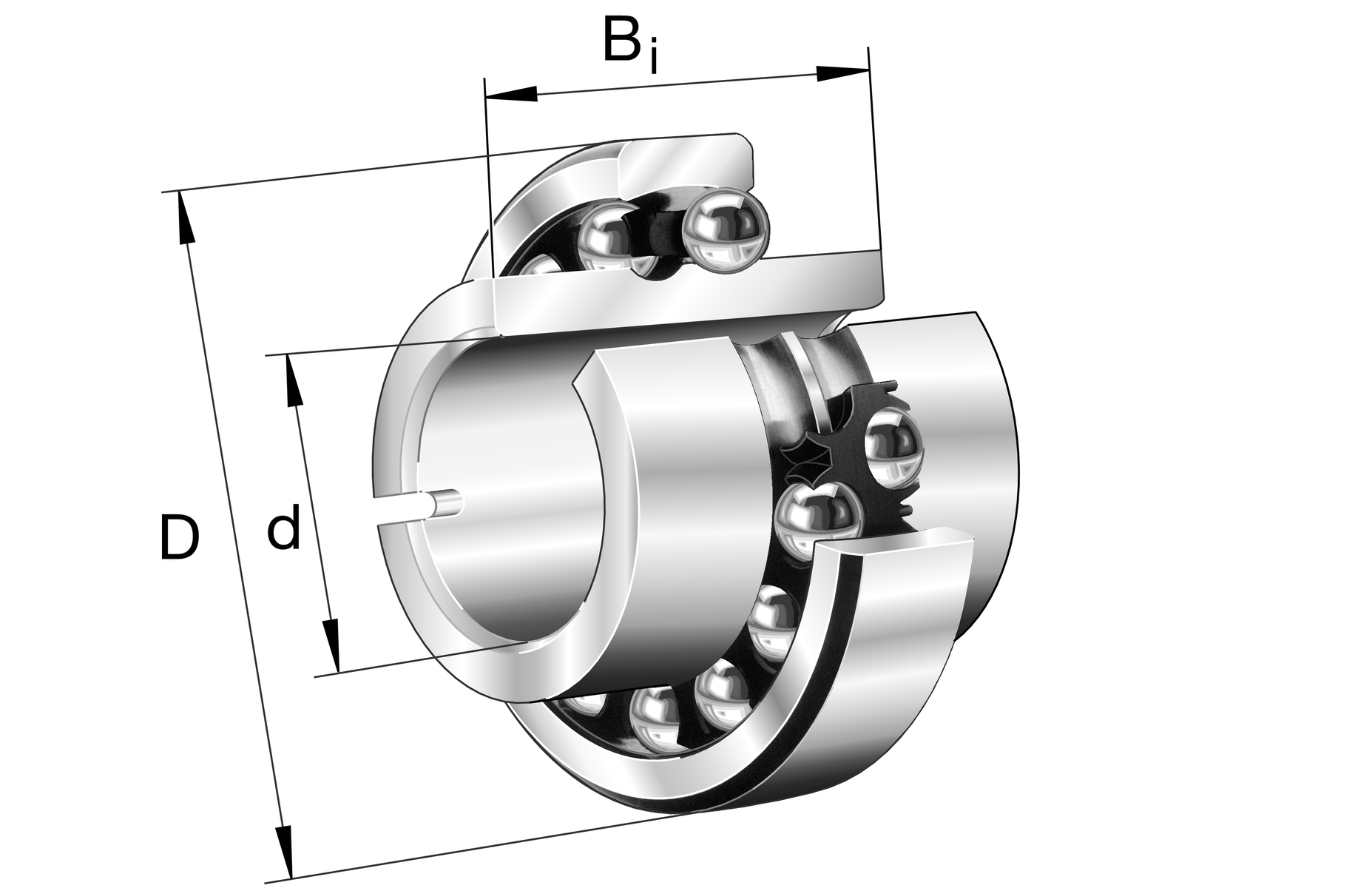

11204-TVH - Rulment oscilant cu bile

Rulment oscilant cu bile 112..-TVH, colivie din plastic

d20 mmDiametru interior

D47 mmDiametru exterior

B40 mmLățime totală

C r10.100 NSarcină dinamică de bază, radială

C 0r2.600 NSarcină statică de bază, radială

n G18.100 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

Colivie

TVH

Colivie masivă din poliamidă PA66 armată cu fibră de sticlă

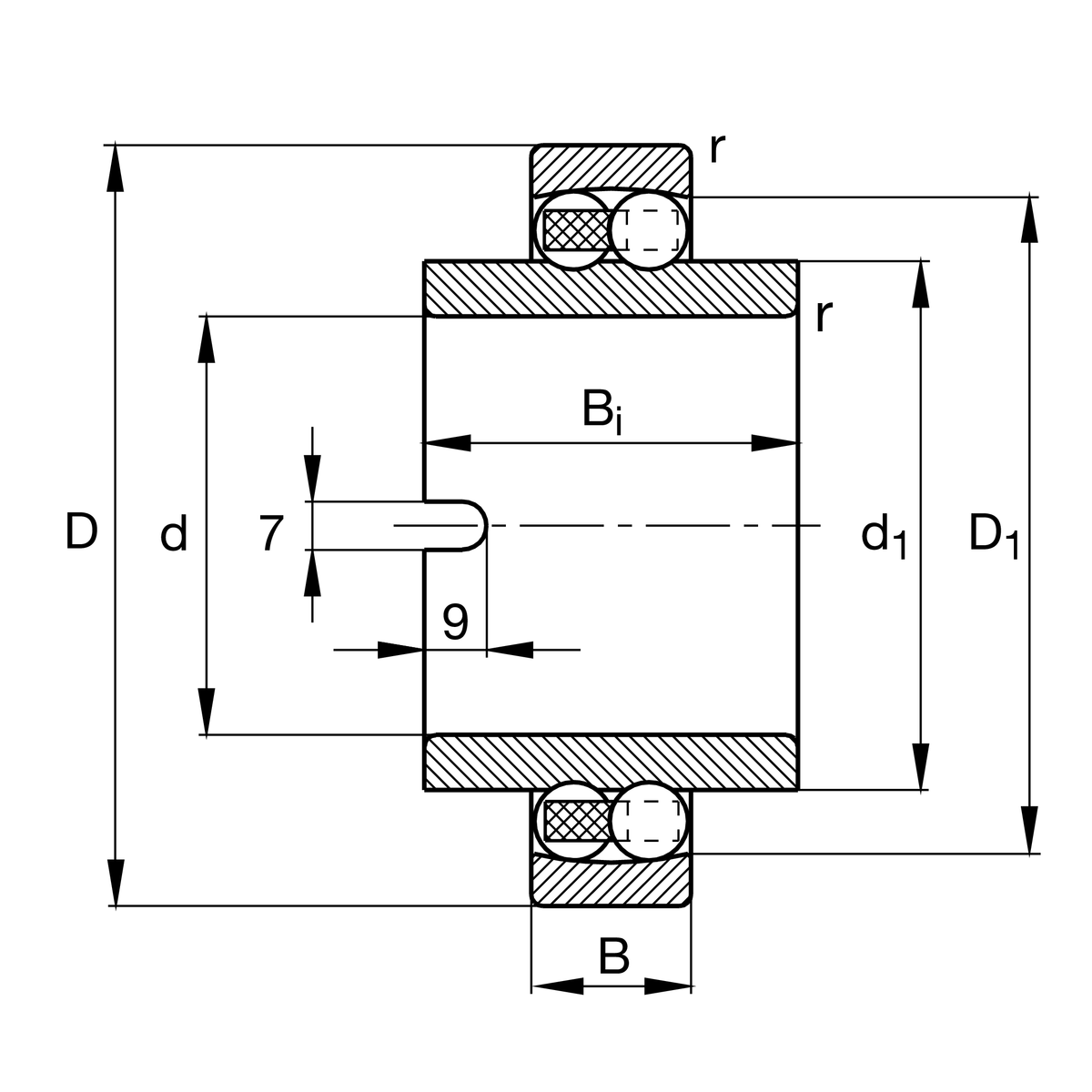

d	Diametru interior	20 mm
D	Diametru exterior	47 mm
B	Lățime totală	40 mm
B C	Lățime inel exterior	14 mm
B i	Lățime inel interior	40 mm
C r	Sarcină dinamică de bază, radială	10.100 N
C 0r	Sarcină statică de bază, radială	2.600 N
C ur	limită de sarcină la oboseală, radială	166 N
n G	Turație limită	18.100 1/min
n ϑr	Turație de referință	15.300 1/min
≈m	Masă	0,186 kg

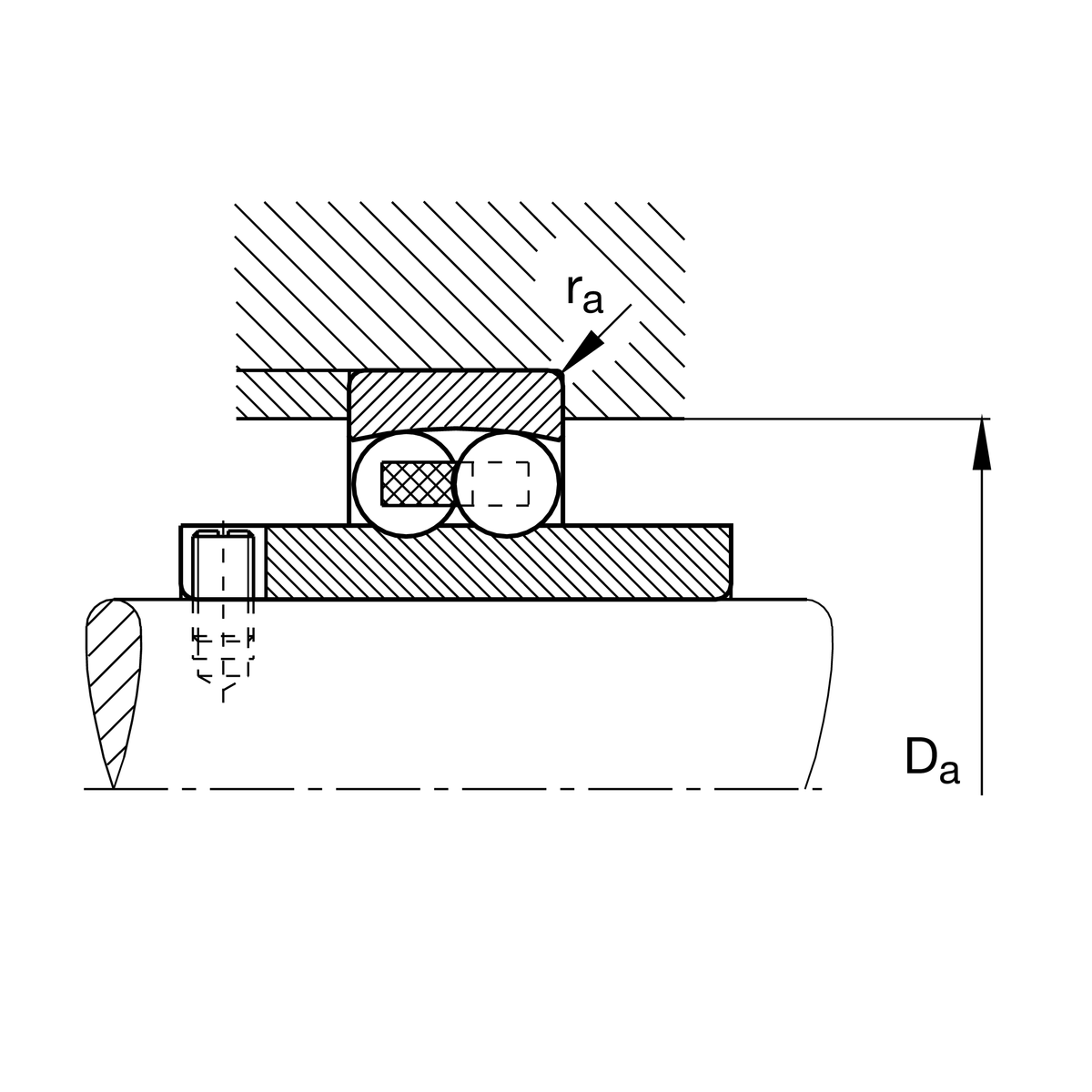

D a max	Diametrul maxim al umărului carcasei	41,4 mm
r a max	Maximaler Hohlkehlradius	1 mm

r min	Dimensiune minimă teșitură	1 mm
D 1	Diametrul umărului inelului exterior	37,75 mm
d 1	Diametrul umărului inelului interior	29,2 mm
b	Lățime canal de reținere	7 mm
t	Înălțime canal de reținere	9 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,28
Y 1	Factor de sarcină axială dinamică	2,24
Y 2	Factor de sarcină axială dinamică	3,47
Y 0	Factor de sarcină axială statică	2,35
