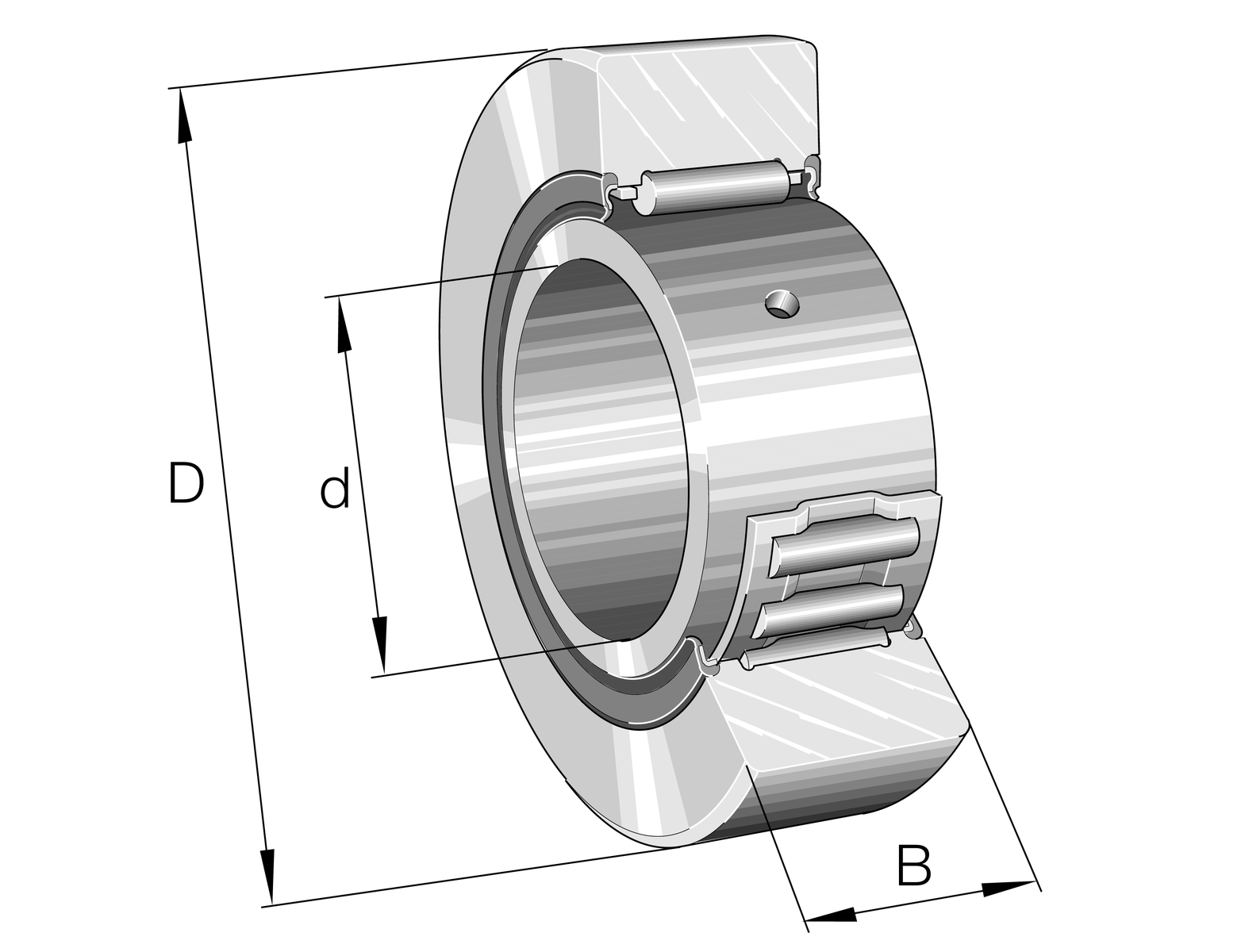

Fotografia produsului are caracter informativ
NA2203-2RSR+INA
Date tehnice INA/Schaeffler
NA2203-2RSR - Rolă de ghidare cu jug
Role de ghidare cu jug NA22..-2RSR, pe un singur rând rulmenți cu ace cu inel exterior cu perete foarte gros, ansamblu ace-colivie și inel interior, fără ghidare axială a inelului exterior, etanșare cu buză cu efect radial pe ambele părți, inelul interior poate fi montat separat
D40 mmDiametru exterior
d17 mmDiametru interior
B16 mmLățime of the bearing
Sarcină radială
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părțiPrezentare produs
| Cod produs | NA2203-2RSR |
|---|---|
| Tip produs | Rolă de ghidare cu jug |
| Marcă | INA |
| Număr material Schaeffler | 0000276500000 |
| Tip de bază | NA2203 |
| Cod BearingX | NA2203-2RSR |
| Masă | 0.113 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | 2RSR | Etanșare cu buză pe ambele părți |
| Inel exterior profile | R500 | R500 |
| Relubrifiere facility | IR | Prin orificiul de ungere al inelului interior |
Dimensiuni principale și date de performanță
| D | Diametru exterior | 40 mm |
| F | Diametru cale de rulare inel interior | 22 mm |
| C | Lățime inel exterior | 15,8 mm |
| C r w | Sarcină dinamică de bază, radială | 8.900 N |
| C 0r w | Sarcină statică de bază, radială | 13.600 N |
| C ur w | Limită de sarcină la oboseală, radială | 1.890 N |
| n D G | Turație pentru lubrifiere permanentă cu unsoare | 3.000 1/min |
| ≈m | Masă | 0,113 kg |

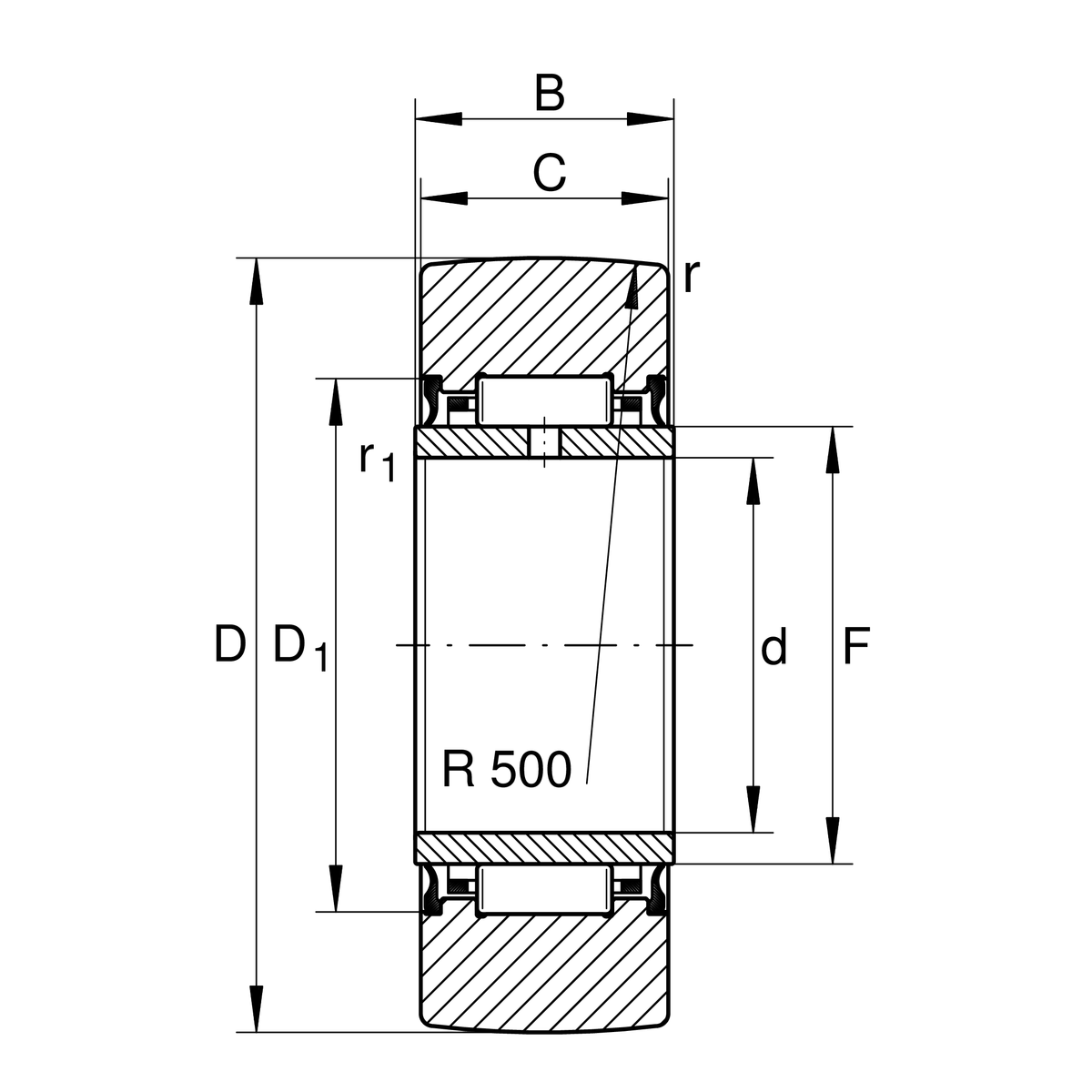

Dimensiuni detaliate
| d | Diametru interior | 17 mm |
| B | Lățime of the bearing | 16 mm |
| D 1 min | Dimensiune minimă de montaj | 28 mm |
| r min | Dimensiune minimă a teșiturii | 1 mm |
| r 1 min | Dimensiune minimă a teșiturii | 0,3 mm |
| R | Rază profil exterior inel exterior | 500 mm |
