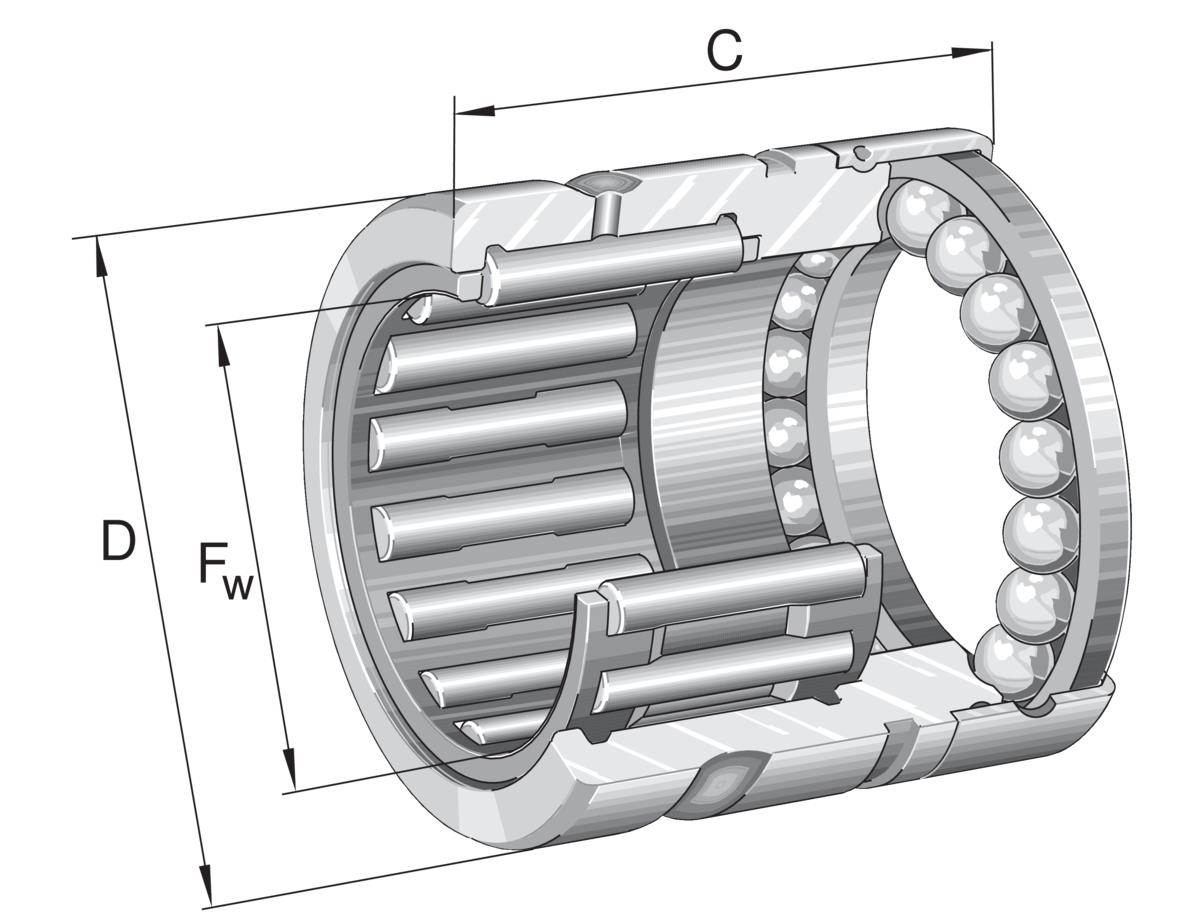

Fotografia produsului are caracter informativ

NX30-Z-XL+INA

Date tehnice INA/Schaeffler

NX30-Z-XL - Rulment combinat cu ace/axial cu bile

Rulmenți combinați cu ace/axiali cu bile NX..-Z, cu acțiune într-un singur sens componentă axială, pentru lubrifiere cu unsoare

D42 mmDiametru exterior

C r25.500 NSarcină dinamică de bază, radială

C 0r36.000 NSarcină statică de bază, radială

n G4.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Etanșat pe o parte

Cod produs	NX30-Z-XL
Tip produs	Rulment combinat cu ace/axial cu bile
Marcă	INA
Număr material Schaeffler	0507792220000
Tip de bază	NX30
Masa	121.25 g
CAD disponibil	Da
Date de calcul disponibile	Nu

Tip etanșare	Z	Rulment cu capac de capăt
Colivie	Standard

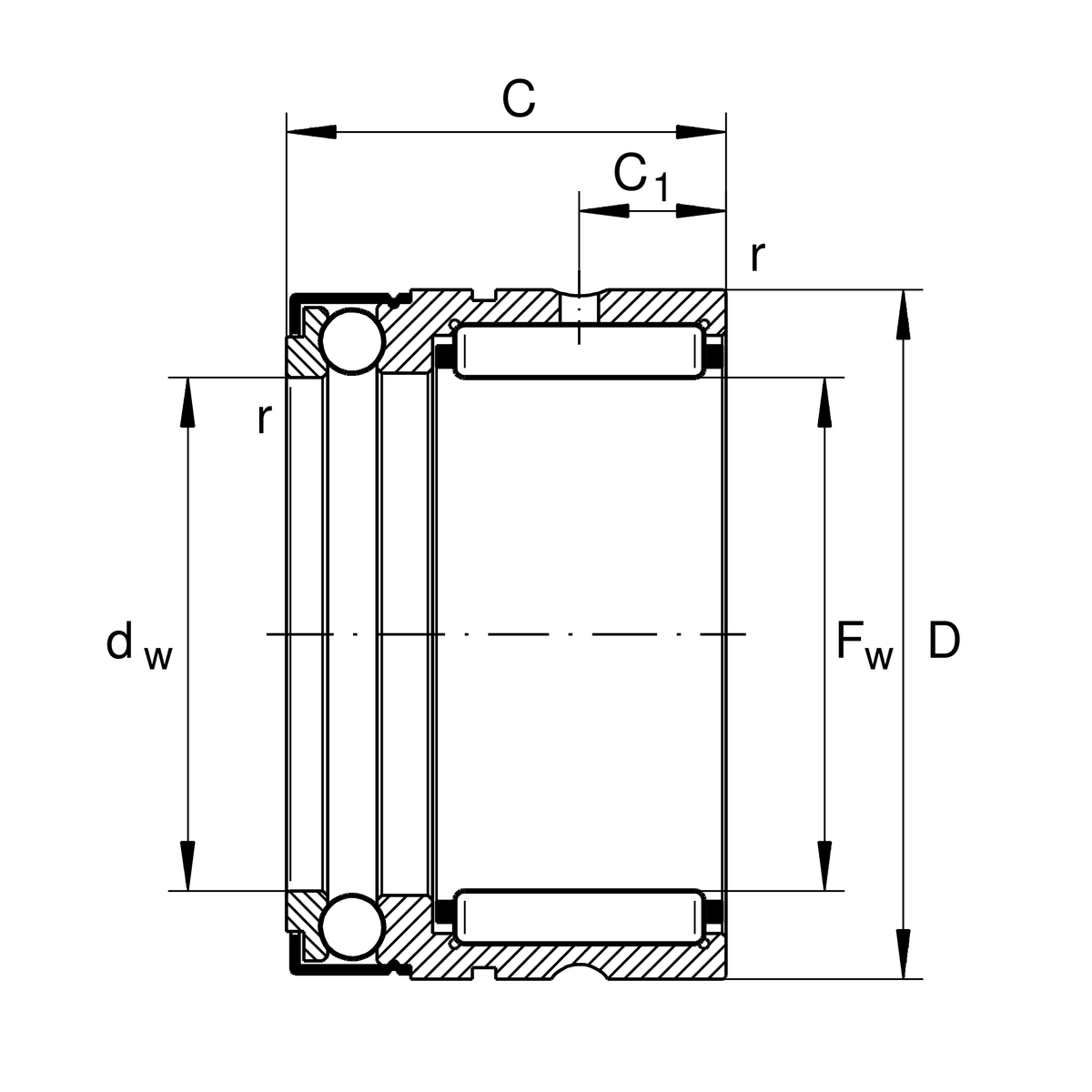

F w	Diametru interior	30 mm
D	Diametru exterior	42 mm
C	Înălțime	30 mm
C r	Sarcină dinamică de bază, radială	25.500 N
C 0r	Sarcină statică de bază, radială	36.000 N
C a	Sarcină dinamică de bază, axială	11.700 N
C 0a	Sarcină statică de bază, axială	28.000 N
C ur	Limită de sarcină la oboseală, radială	6.400 N
C ua	Limită de sarcină la oboseală, axială	1.270 N
n G	Turație limită	4.300 1/min
≈m	Masă	121,25 g

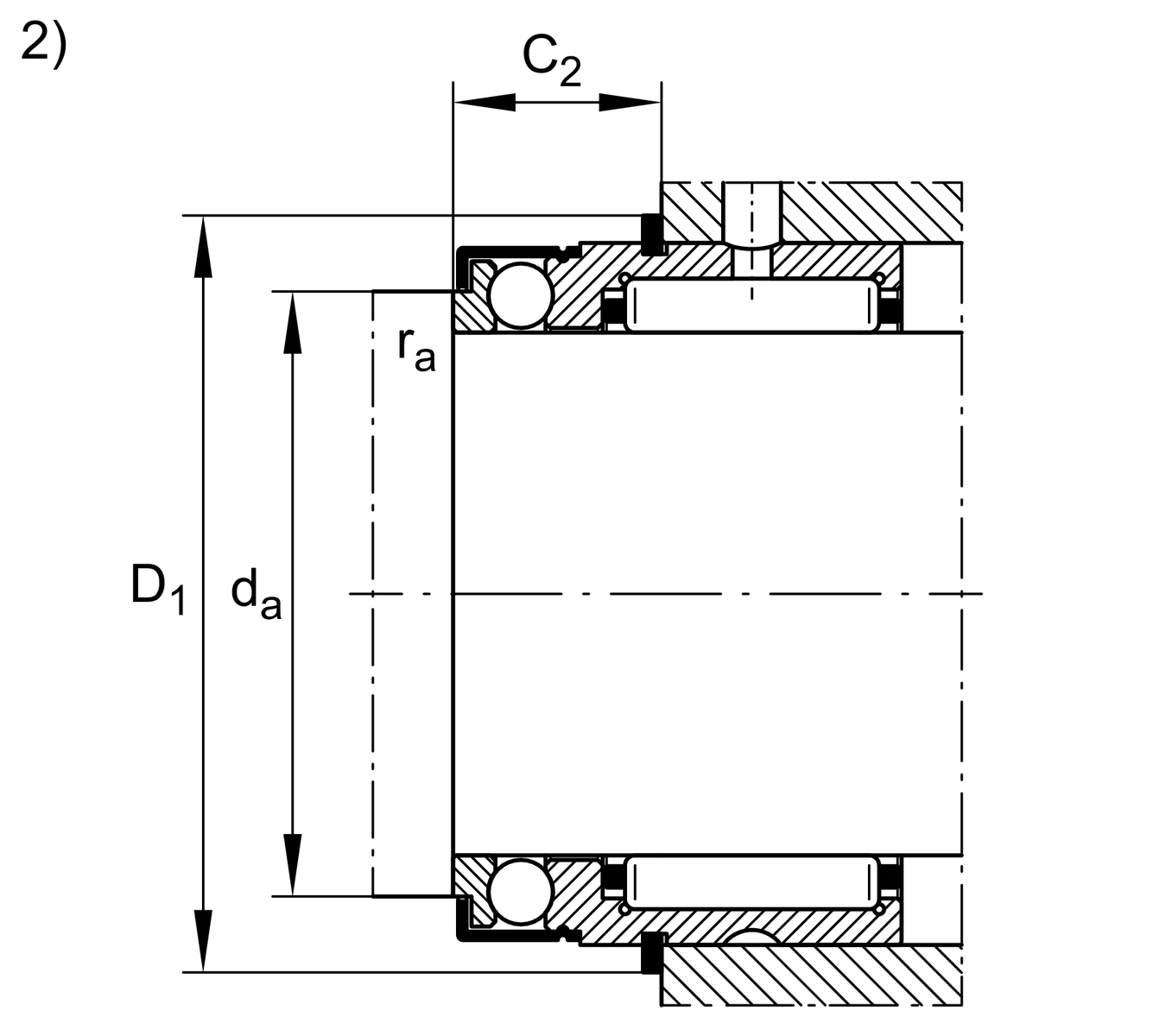

d a	Dimensiune de montaj umăr arbore	36,5 mm
r a max	Rază maximă a degajării	0,3 mm
D 1	Diametru de conectare inel elastic	45,1 mm
C 2	Lățime de conectare cu inel elastic	14,2 mm

C 1	Distanță până la orificiul de ungere	10 mm
C 2	Distanță până la orificiul de ungere	10 mm
d w	Diametru interior șaibă arbore	30 mm
r min	Dimensiune minimă a teșiturii	0,3 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

	Inele interioare IR adecvate	IR25X30X20-XL
	Inel elastic	WR42, SW42
