NJ309-E-XL-M1-C3+FAG
Date tehnice FAG/Schaeffler

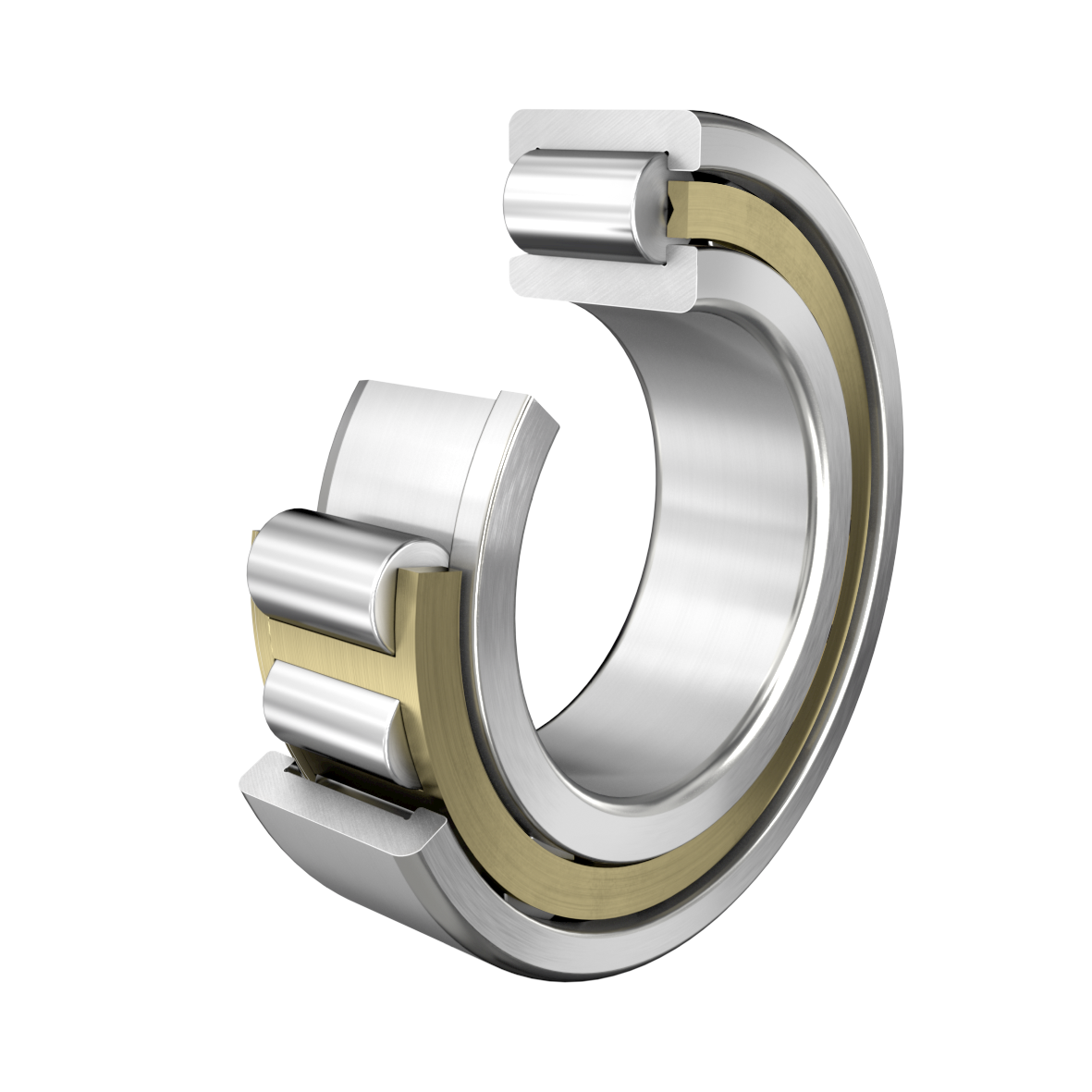

NJ309-E-XL-M1-C3 - Rulment cu role cilindrice
Rulment cu role cilindrice NJ..-E-XL-M1, cu colivie, pe un singur rând, rulment semi-fix, 2 borduri pe inelul exterior, 1 bordură pe inelul interior, tip NJ
d45 mmDiametru interior
D100 mmDiametru exterior
B25 mmLățime
C r116.000 NSarcină dinamică de bază, radială
C 0r99.000 NSarcină statică de bază, radială
n G12.800 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
NeetanșatPrezentare produs
| Cod produs | NJ309-E-XL-M1-C3 |
|---|---|
| Tip produs | Rulment cu role cilindrice |
| Marcă | FAG |
| Număr material Schaeffler | 0167362220030 |
| Tip de bază | NJ309 |
| Cod BearingX | NJ309-E-XL-M1-C3 |
| Masa | 1.01 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E | Execuție cu capacitate mărită |
| Colivie | M1 | Colivie din alamă din două piese, ghidată pe role |
| Joc radial intern | C3 (Group 3) | Joc intern mai mare decât CN |
| Clasă de toleranță | PN | Normal (ISO 492:2023) |
| Număr de rânduri | 1 | Execuție pe un singur rând |

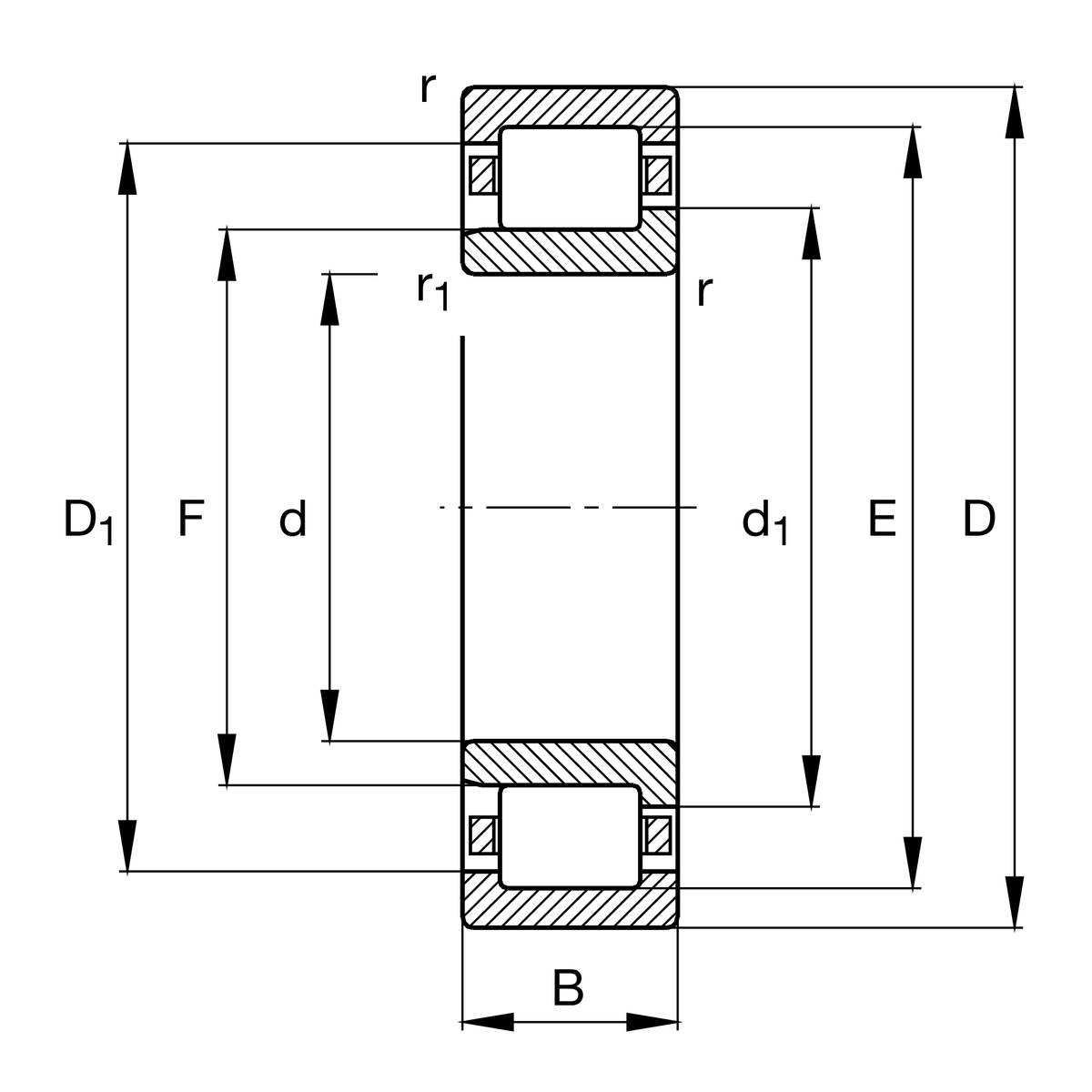

Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 100 mm |
| B | Lățime | 25 mm |
| C r | Sarcină dinamică de bază, radială | 116.000 N |
| C 0r | Sarcină statică de bază, radială | 99.000 N |
| C ur | Limită de sarcină la oboseală, radială | 17.500 N |
| n G | Turație limită | 12.800 1/min |
| n ϑr | Turație de referință | 6.400 1/min |
| ≈m | Masă | 1,01 kg |

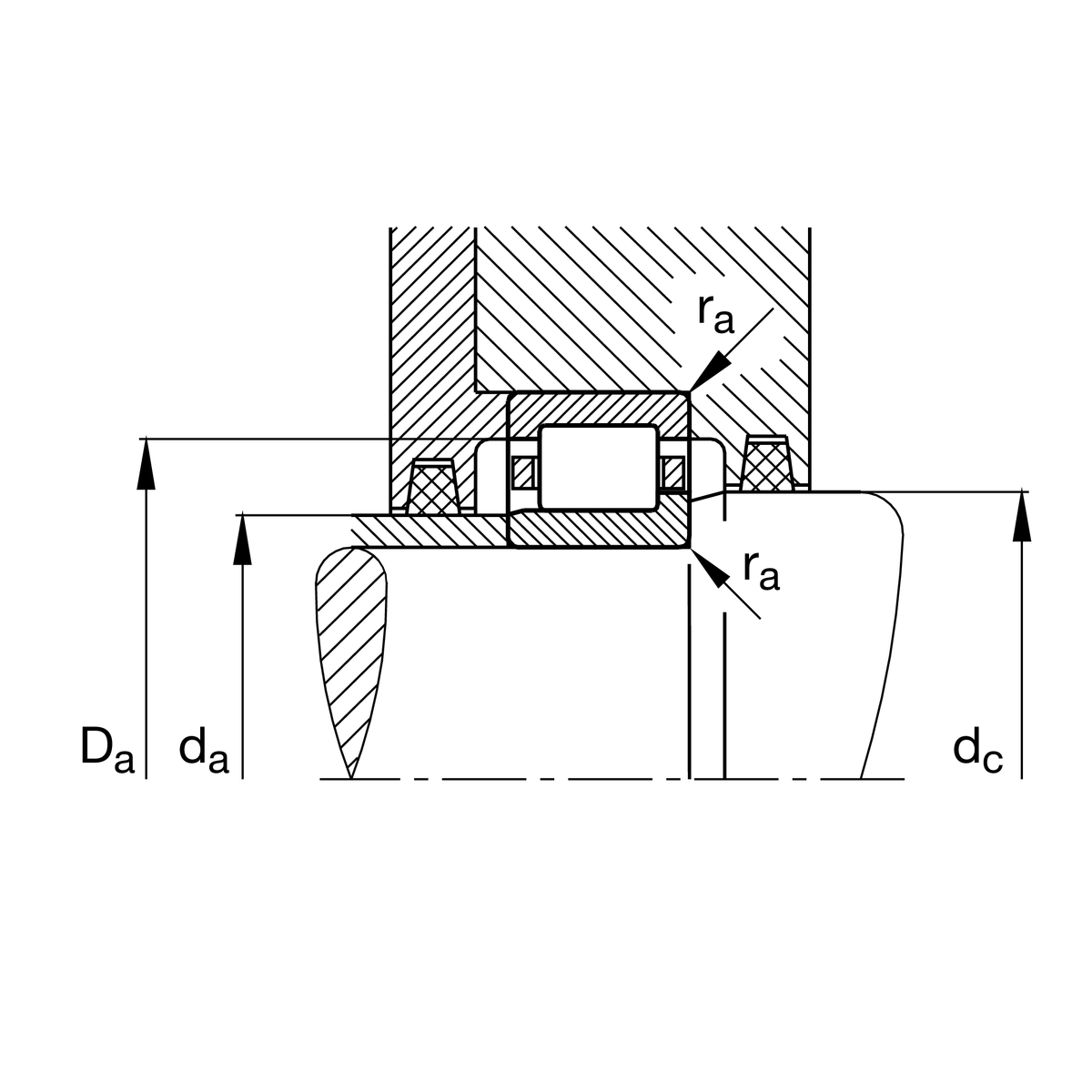

Dimensiuni de montaj
| d a min | Diametru minim al umărului arborelui | 54 mm |
| d a max | Diametru maxim al umărului arborelui | 57 mm |
| D a max | Diametru maxim al umărului carcasei | 91 mm |
| d c min | Umăr minim al arborelui | 66 mm |
| r a max | Rază maximă a degajării | 1,5 mm |
Dimensiuni detaliate
| r min | Dimensiune minimă a teșiturii | 1,5 mm |
| r 1 min | Dimensiune minimă a teșiturii | 1,5 mm |

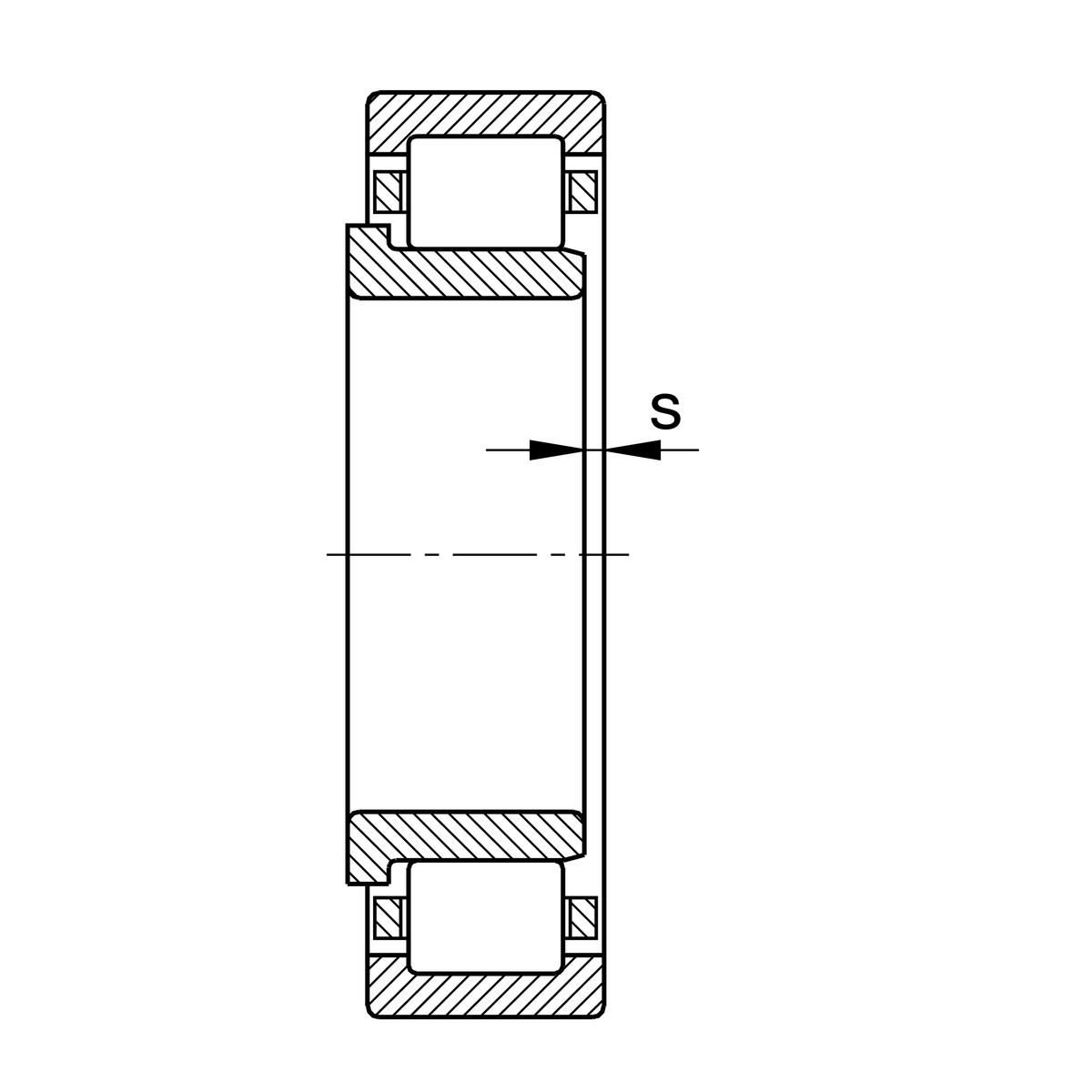

| s | Deplasare axială | 1 mm |
| E | Diametru cale de rulare inel exterior | 88,5 mm |
| F | Diametru cale de rulare inel interior | 58,5 mm |

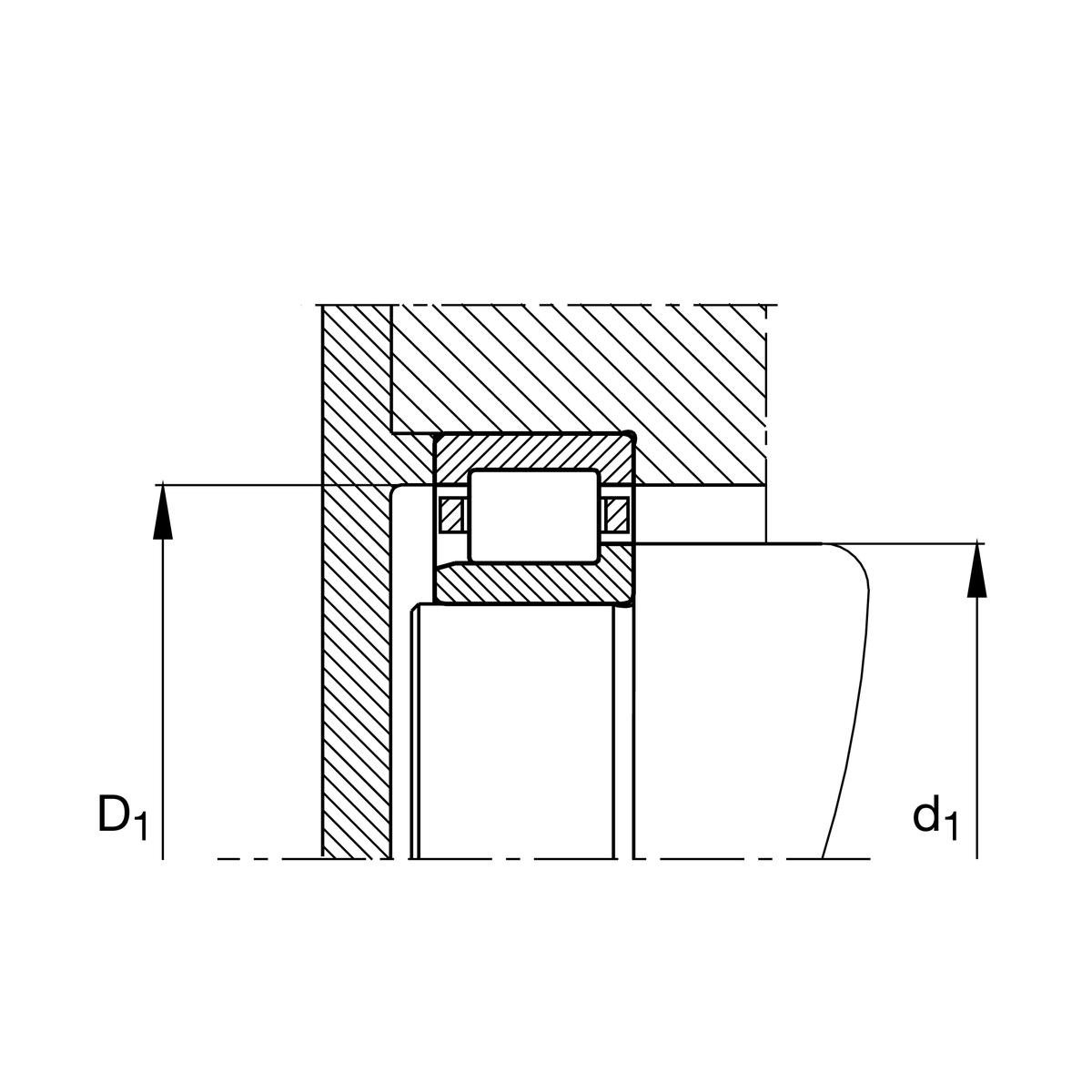

| D 1 min | Diametru minim bordură inel exterior | 84,12 mm |
| d 1 | Diametru maxim bordură inel interior | 64,4 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 150 °C |
Informații suplimentare
| Șaibă în L | HJ309-E |
