NN3038-AS-K-M-SP+FAG

Fotografia produsului are caracter informativ

NN3038-AS-K-M-SP+FAG

Date tehnice FAG/Schaeffler

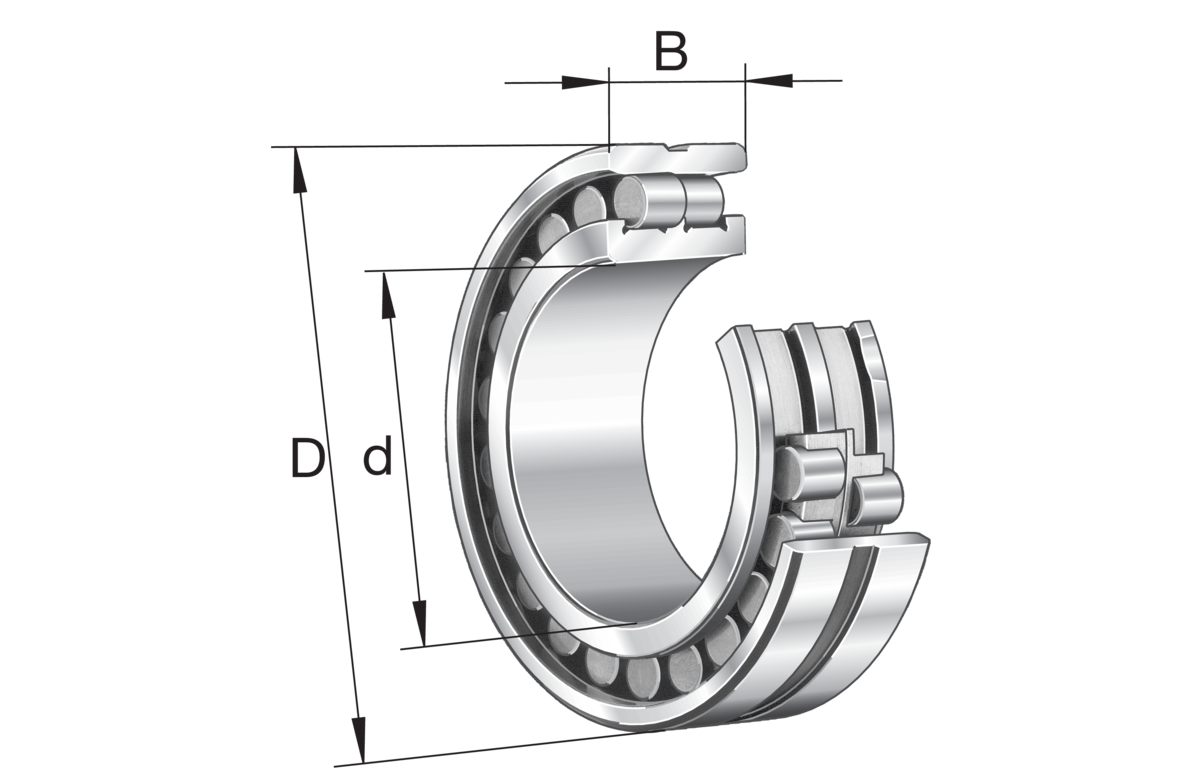

NN3038-AS-K-M-SP - Rulment cu role cilindrice

Rulmenți cu role cilindrice de superprecizie NN30..-AS-K-M-SP, rulment liber, pe două rânduri, cu alezaj conic, conicitate 1:12, demontabil, cu colivie

d190 mmDiametru interior
D290 mmDiametru exterior
B75 mmLățime
C r580.000 NSarcină dinamică de bază, radială
C 0r1.040.000 NSarcină statică de bază, radială
Sarcină radială
Lubrifiere cu unsoare
Lubrifiere cu ulei
Neetanșat

Prezentare produs

Cod produsNN3038-AS-K-M-SP
Tip produsRulment cu role cilindrice
MarcăFAG
Număr material Schaeffler0192315120000
Tip de bazăNN3038
Cod BearingXNN3038-AS-K-M-SP
Masa16.969 kg
CAD disponibilDa
Date de calcul disponibileDa

Variantă tehnică și sufixe

ColivieMColivie din alamă
Clasă de toleranțăSPClasă de toleranță SP
Tip alezajKTapered, conicitate 1:12
Change markAInternal Variant A
Joc radial internC1 (Group 1)Joc intern mai mic decât C2
Număr de rânduri2Execuție pe două rânduri

Dimensiuni principale și date de performanță

dDiametru interior190 mm
DDiametru exterior290 mm
BLățime75 mm
C rSarcină dinamică de bază, radială580.000 N
C 0rSarcină statică de bază, radială1.040.000 N
C urLimită de sarcină la oboseală, radială122.000 N
n G unsoareTurație limită pentru lubrifiere cu unsoare2.750 1/min
n G OilTurație limită pentru lubrifiere cu ulei3.200 1/min
≈mMasă16,969 kg

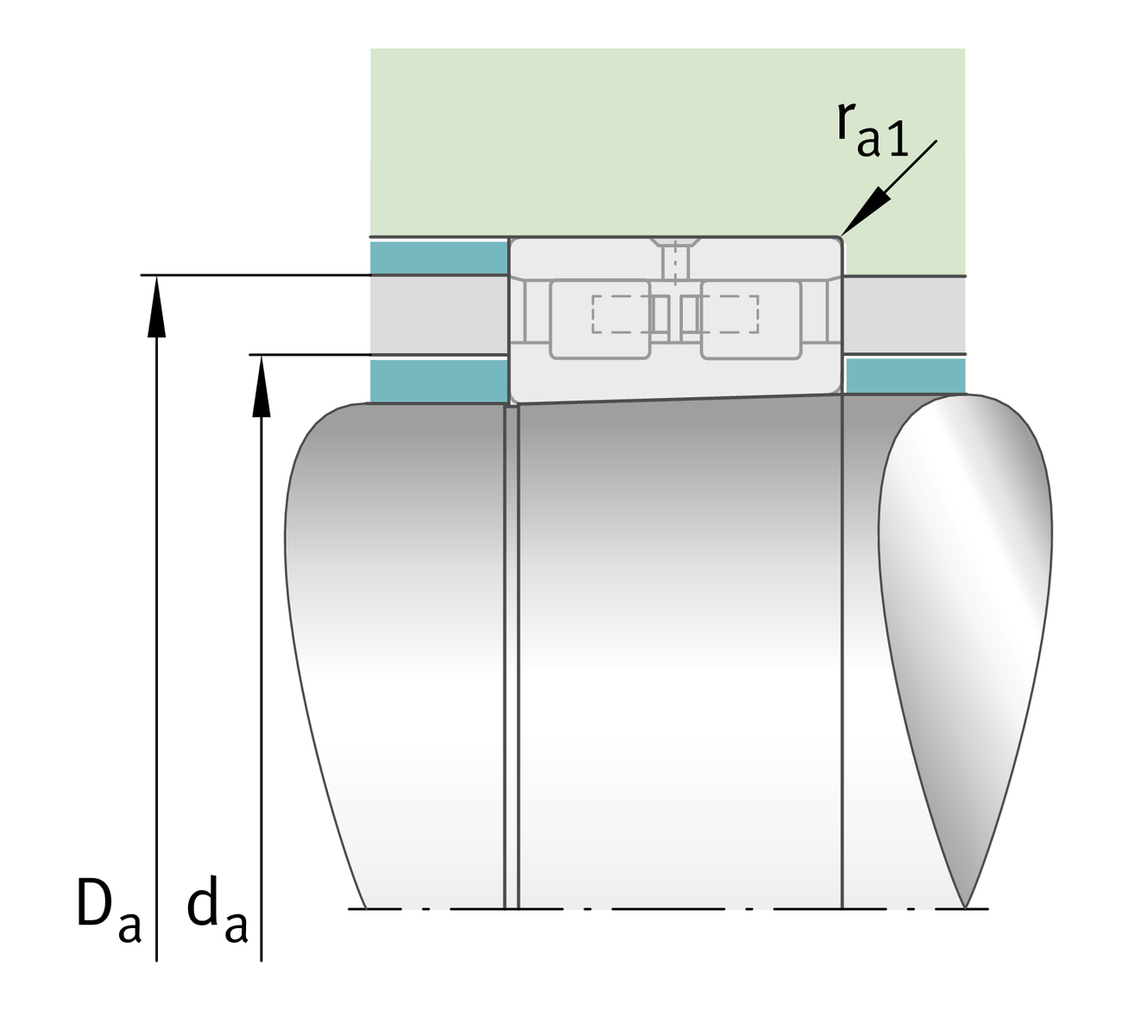

Dimensiuni de montaj

d aDiametru umăr arbore219 mm
Toleranță umăr arboreh12
D aDiametru umăr carcasă271 mm
Diametru degajare umăr inel exteriorH12
r a1 maxRază maximă a degajării2,1 mm

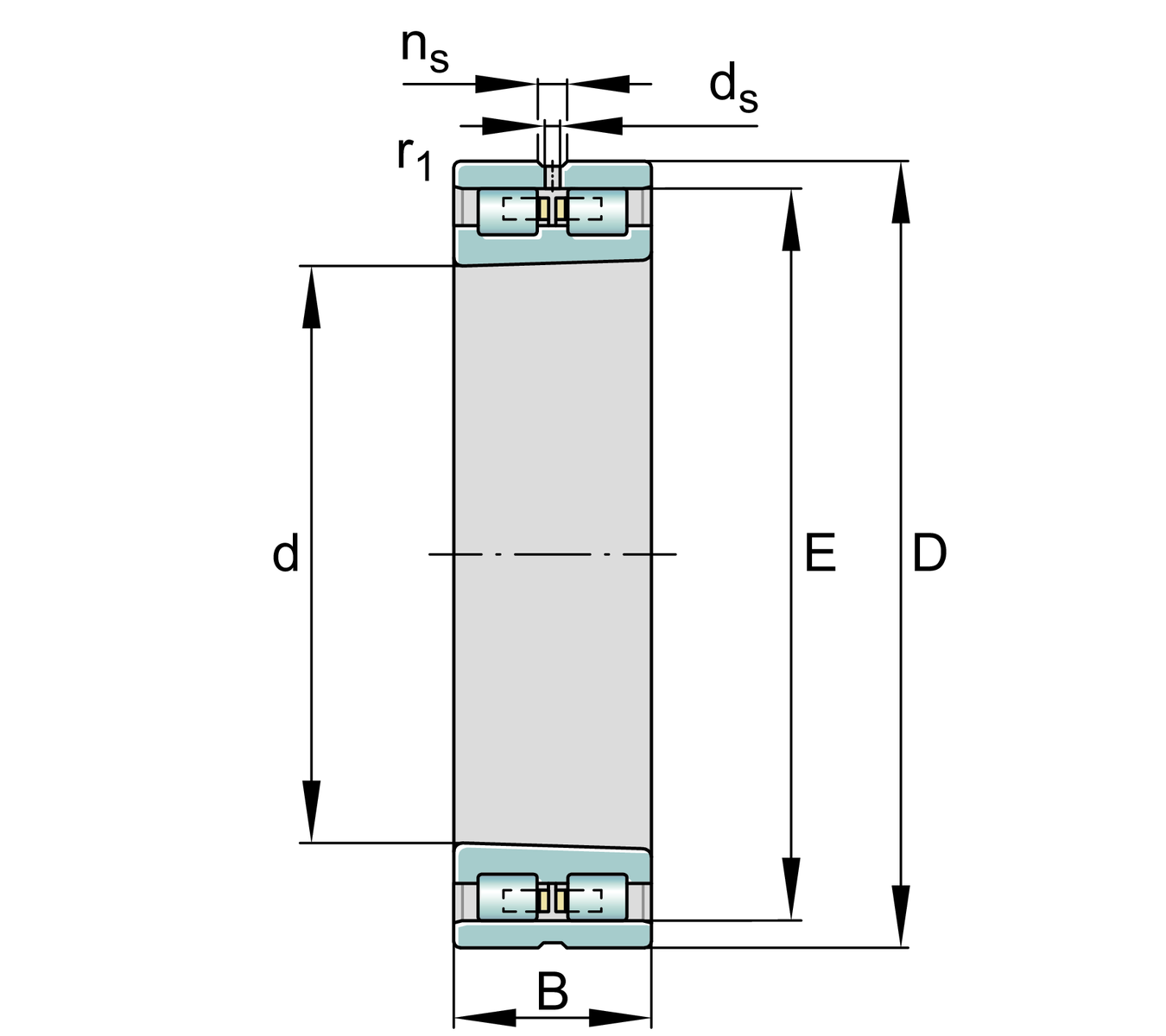

Dimensiuni detaliate

r 1 minDimensiune minimă a teșiturii2,1 mm
EDiametru cale de rulare inel exterior265 mm
n sLățime canal de ungere12,2 mm
d sDiametru orificiu de ungere6,3 mm

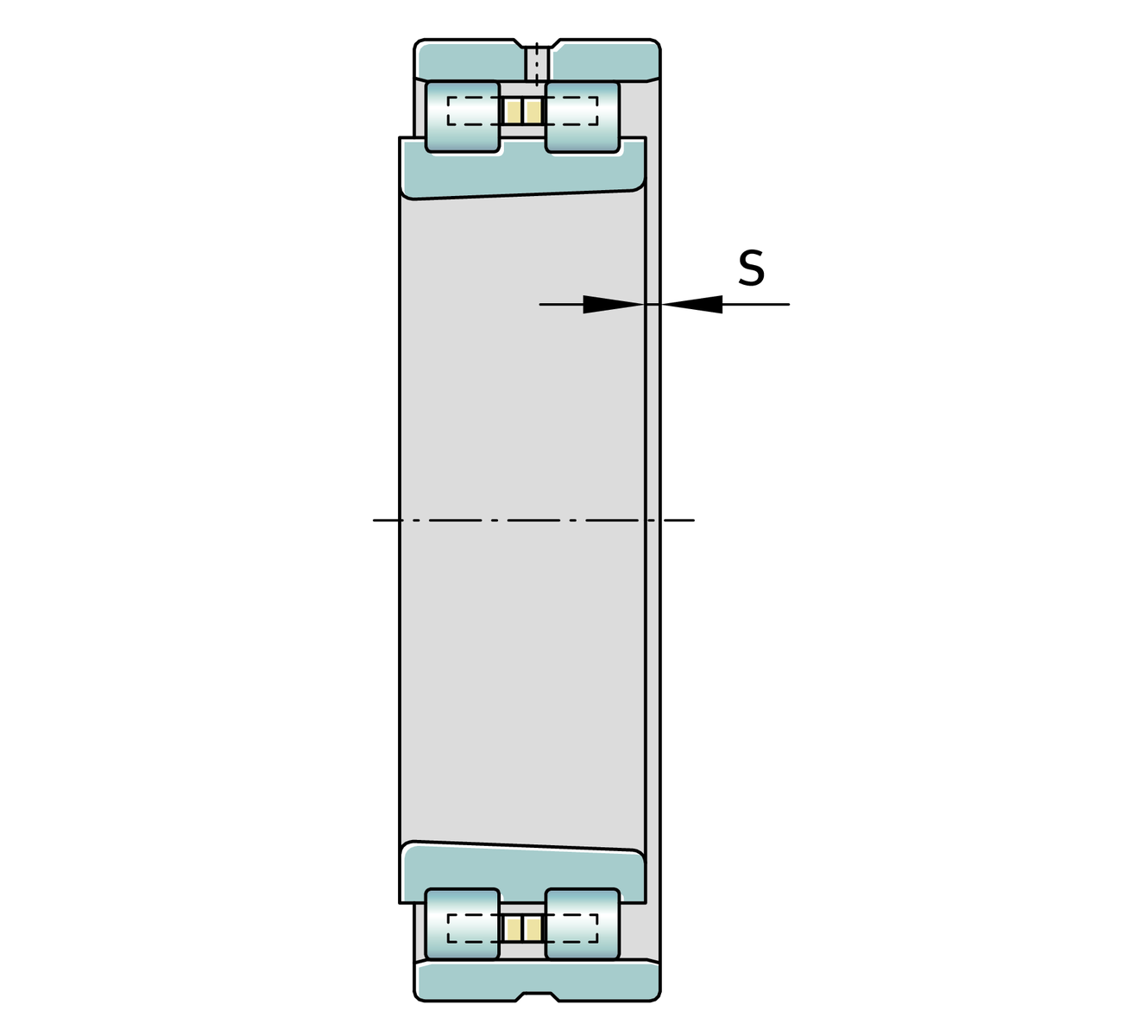

sDeplasare axială4,8 mm

Domeniu de temperatură

T minTemperatură minimă de funcționare-30 °C
T maxTemperatură maximă de funcționare150 °C
